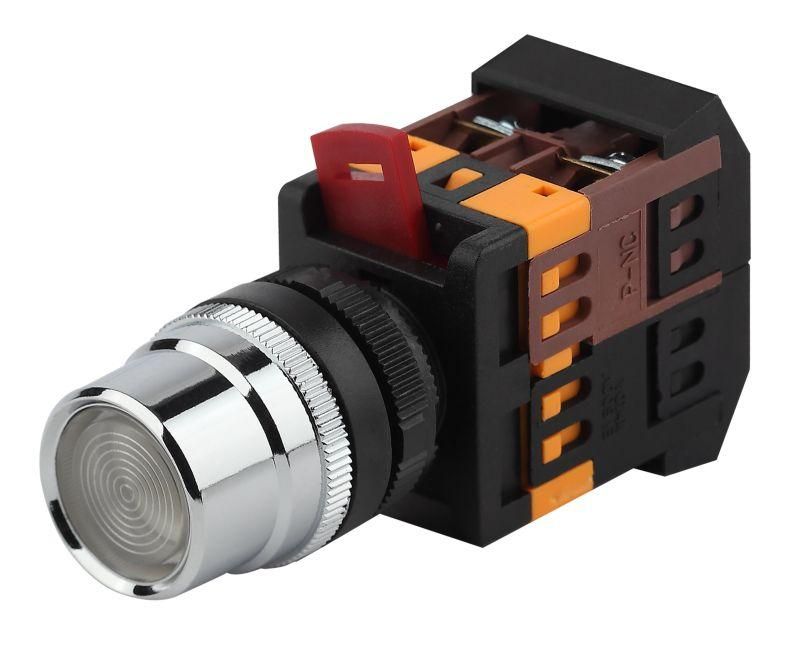

Кнопка управления ABLF-22 белый d22мм неон/240В 1з+1р (10/400/3200) | Б0045647 ЭРА

Кнопка управления ABLF-22 белый d22мм неон 240В 1з+1р от ЭРА - это надёжная кнопка с индикацией для ручного управления электрическими устройствами в панелях и шкафах. Подходит для работы с магнитными пускателями и реле в сетях переменного и постоянного тока.

Назначение и область применения

Кнопка управления ABLF-22 белый d22мм неон 240В 1з+1р используется для командного управления оборудованием: запуска, остановки, сброса или изменения режима работы. Применяется в системах автоматизации на производствах - для управления станками, конвейерами, насосами, вентиляционными установками. Индикатор позволяет визуально определить состояние кнопки даже при слабом освещении.

Технические характеристики

• Напряжение питания: 230 В (переменный или постоянный ток)
• Диаметр отверстия для монтажа: 22 мм
• Количество контактов: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО)
• Общее число переключающих контактов: 2
• Тип толкателя: цилиндрический, высокий
• Механизм: самовозврат (не фиксируется - возвращается в исходное положение после отпускания)
• Индикация: да, неоновая лампа
• Цвет корпуса: белый; цвет переднего кольца: чёрный
• Степень защиты: IP20 - защита от доступа пальцев, но не от воды и пыли
• Подключение: винтовые зажимы
• Конструкция линзы: круглая
• Количество постов: один

Совместимость и монтаж

Кнопка управления ABLF-22 белый d22мм неон 240В 1з+1р монтируется через отверстие диаметром 22 мм в лицевой панели шкафа или пульта. Устанавливается с помощью фиксирующей гайки с тыльной стороны. Переднее черное кольцо обеспечивает плотную посадку и эстетичный вид. Контакты подключаются проводами через винтовые зажимы - подходят медные жилы сечением до 2,5 мм2. Совместима с любыми контактными модулями стандарта 22 мм.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для оборудования низкого напряжения. Степень защиты IP20 допускает использование только внутри закрытых электрошкафов или пультов, где исключён контакт с влагой, пылью и сторонними предметами. Не предназначен для установки вне помещений или во влажных средах.

Преимущества

• Яркая неоновая индикация легко заметна даже при ярком свете
• Цилиндрический высокий толкатель удобен для нажатия рукой, снижает риск случайного срабатывания
• Самовозврат обеспечивает безопасность - механизм не остаётся в активном состоянии без действия оператора
• Раздельная конструкция (головка + контактный модуль) позволяет менять индикатор или контакты без замены всего устройства
• Чёрное переднее кольцо контрастирует с белой кнопкой - повышает узнаваемость в составе панели

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли или агрессивных сред - IP20 недостаточен для таких условий
• Не рекомендован для установки на открытом воздухе или в местах возможного брызгов
• Не подходит для длительного удерживания в нажатом состоянии - механизм рассчитан на кратковременные команды
• Напряжение 230 В - нельзя использовать в цепях выше 250 В переменного или 400 В постоянного тока

Примеры использования

• Старт/стоп станка ЧПУ в механическом цехе
• Аварийная остановка конвейера на пищевом производстве
• Переключение режима работы системы вентиляции
• Управление пускателем насоса в системе водоснабжения
• Командный элемент в распределительном щите с несколькими кнопками

Практические советы

• При монтаже проверьте точность диаметра отверстия - 22 мм должны точно совпадать с размером кнопки ABLF-22 белый d22мм неон 240В 1з+1р
• Не затягивайте фиксирующую гайку слишком сильно - можно повредить пластиковую резьбу
• Для долгой службы используйте провода с хорошей изоляцией и защищённым концом - винтовые зажимы чувствительны к плохому контакту
• Если требуется более высокая степень защиты (например, IP65), выбирайте другую модель - эта кнопка не герметична
• При сборке панели сочетайте белую кнопку с чёрным кольцом с другими цветами - так легче различать функциональные группы (например, красный - авария, зелёный - старт)
