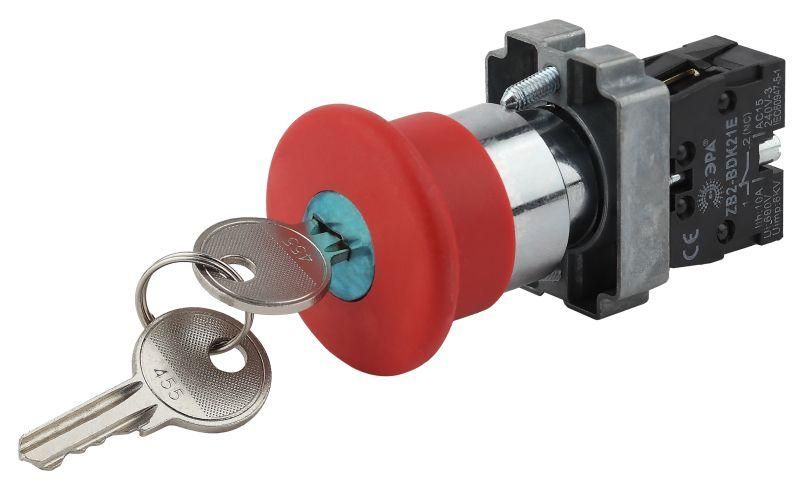

Кнопка управления LAY5-BS142 "Грибок"с ключом крас. d22мм 240В 1р (20/200/3200) | Б0045637 ЭРА

Кнопка управления LAY5-BS142 «Грибок» с ключом от бренда ЭРА - это надёжное устройство для аварийной остановки оборудования, работающее на напряжении 230 В и оснащённое светодиодной индикацией. Артикул б0045637 подходит для установки на панели управления в промышленных системах.

Назначение и область применения

Кнопка LAY5-BS142 используется для экстренной остановки оборудования - например, на станках, конвейерах, насосных станциях и других устройствах, где требуется быстрая и надёжная реакция на аварийную ситуацию. Красный цвет и грибовидная форма соответствуют требованиям безопасности: её легко найти и нажать даже в условиях стресса. Устройство управляет магнитными пускателями и реле в цепях переменного тока 50 Гц до 230 В или постоянного тока до 400 В.

Технические характеристики

• Напряжение питания: 230 В AC/DC
• Диаметр отверстия для монтажа: 22 мм
• Тип толкателя: грибовидный с ключевой фиксацией
• Количество нормально замкнутых (НЗ) контактов: 1
• Индикация: светодиодная лампа (встроена, работает при включении)
• Цвет корпуса: красный
• Цвет переднего кольца: чёрный
• Степень защиты: IP20 - защита от доступа пальцев, но не от воды и пыли
• Тип подключения: винтовые зажимы
• Количество постов: 1
• Форма линзы: круглая

Совместимость и монтаж

LAY5-BS142 монтируется на лицевую панель через отверстие диаметром 22 мм. Для установки достаточно продеть провода через заднюю часть и затянуть их винтовыми клеммами. Конструкция позволяет легко снимать головку для обслуживания - контактный модуль остаётся на месте. Подходит для панелей толщиной до 8 мм. Не требует специальных инструментов, кроме отвёртки.

Безопасность и стандарты

Устройство соответствует общепринятым требованиям к кнопкам аварийной остановки: красный цвет, грибовидная форма и фиксация ключом исключают случайное срабатывание. IP20 обеспечивает базовую защиту от прикосновений, но не защищает от влаги - поэтому не применяется во влажных средах или на улице. Соответствует рекомендациям IEC 60947-5-1 для кнопочного управления.

Преимущества

• Ключевая фиксация предотвращает несанкционированное включение после остановки
• Светодиодная лампа показывает состояние кнопки - горит при активном положении
• Модульная конструкция: можно менять головку без перепайки проводов
• Высокая механическая прочность корпуса
• Чёрное переднее кольцо повышает контрастность и видимость красной кнопки

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или на улице - степень защиты IP20 недостаточна
• Подходит только для цепей до 230 В AC / 400 В DC; не использовать выше указанных значений
• Не имеет переключающих контактов - только НЗ, значит, не подходит для функций запуска
• Требуется точное соблюдение диаметра отверстия 22 мм - несовпадение вызовет плохую фиксацию

Примеры использования

• Аварийная остановка станка ЧПУ
• Остановка конвейера на линии сборки
• Кнопка аварийного выключения в шкафу управления насосом
• Рабочая панель на участке с высокими рисками травматизма

Практические советы

• Перед монтажом проверьте толщину панели - она должна позволить плотно закрепить кнопку без люфта
• При подключении используйте провода сечением 0,5–2,5 мм2 - они подходят под винтовые клеммы
• Если кнопка часто используется, периодически проверяйте надёжность фиксации ключа и целостность светодиода
• Для многоканальных систем комбинируйте эту кнопку с другими элементами серии LAY5 - совместимость по форме и креплению одинакова
• Не используйте в местах с возможным попаданием масла, химикатов или металлической стружки - IP20 не защищает от загрязнений
