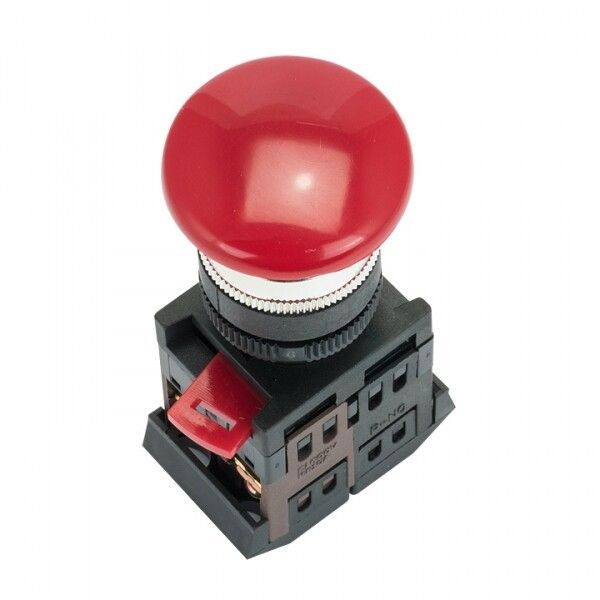

Кнопка AEAL-22 красная с фиксацией NO+NC Грибок EKF PROxima | pbn-aeal-r

Кнопка грибок AEAL-22 красная с фиксацией NO+NC от EKF - устройство управления с механической фиксацией, предназначенное для аварийной остановки оборудования в промышленных системах. Модель совмещает один нормально открытый и один нормально замкнутый контакт, что обеспечивает гибкость в схемах управления. Артикул pbn-aeal-r соответствует сериям PROxima и EKF.

Назначение и область применения

Кнопка грибок AEAL-22 красная с фиксацией NO+NC используется для экстренной остановки машин и механизмов. Её применение обязательно в местах, где требуется быстрая реакция - например, на станках, конвейерах, насосных станциях, прессах. Красный цвет и выпуклая форма позволяют легко найти и нажать кнопку даже в условиях плохой видимости или стрессовой ситуации. Устройство работает в цепях переменного тока до 230 В и постоянного - до 400 В.

Технические характеристики

• Напряжение питания: 230 В (переменный ток)
• Номинальный ток: 7,5 А
• Количество контактов: 1 НО + 1 NC
• Тип фиксации: с фиксацией после нажатия (не возвращается автоматически)
• Диаметр отверстия для установки: 22 мм
• Тип подключения: винтовые зажимы
• Степень защиты: IP40 (защита от предметов больше 1 мм, но не от воды)
• Материал переднего кольца: пластик
• Цвет: красный
• Климатическое исполнение: УХЛ3 (для работы при температуре от −25C до +40C, в помещениях с повышенной влажностью)
• Гарантийный срок: 84 месяца
• Соответствие стандартам: ГОСТ Р 50030.5.1-2005 (МЭК 60947-5-1-2003), ГОСТ 12.2.007.13-2000

Совместимость и монтаж

Кнопка грибок AEAL-22 красная с фиксацией NO+NC монтируется на лицевую панель через круглое отверстие диаметром 22 мм. Переднее кольцо из пластика плотно прилегает к поверхности, предотвращая сдвиг. Для подключения используются винтовые клеммы - провода зачищаются на 6–8 мм и затягиваются отверткой. Подключить можно как силовые, так и управляющие цепи. Устройство не требует специальных инструментов, но важно соблюдать момент затяжки - переусердствовать нельзя, чтобы не повредить клеммы.

Безопасность и стандарты

Кнопка соответствует требованиям ГОСТ Р 50030.5.1-2005 и ГОСТ 12.2.007.13-2000, которые регламентируют безопасность управляемых устройств. Цвет красный и форма грибка соответствуют правилам сигнализации аварийных остановок. IP40 обеспечивает защиту от крупных частиц пыли и случайного прикосновения, но не предназначена для использования во влажных средах или на улице. Применение вне помещений или в условиях брызг воды запрещено.

Преимущества

• Фиксация после нажатия гарантирует, что оборудование останется остановленным до ручного сброса
• Наличие двух типов контактов (НО и NC) позволяет использовать её в сложных схемах без дополнительных реле
• Высокая надёжность контактов при токе до 7,5 А
• Долгий срок службы - 84 месяца гарантии
• Простая замена: не нужна сварка или пайка, достаточно открутить клеммы

Ограничения применения

• Не допускается использование в условиях воздействия воды, масла, химических веществ - степень защиты IP40 недостаточна
• Запрещён монтаж в местах с высокими вибрациями без дополнительной фиксации корпуса
• Работает только в закрытых помещениях с контролируемым микроклиматом (климат УХЛ3)
• Не подходит для частого циклического включения - рассчитана на одноразовое аварийное действие

Примеры использования

• Аварийная остановка металлообрабатывающего станка
• Остановка конвейера на линии сборки
• Выключение насосной группы при перегреве
• Сигнал аварийной остановки в распределительном щите

Практические советы

• Перед установкой проверьте диаметр отверстия в панели - он должен точно соответствовать 22 мм
• Используйте кнопку только в паре с другими средствами безопасности - она не заменяет блокировки и системы контроля
• При подключении контактов помните: НО - размыкается при нажатии, NC - замыкается; используйте тот, который нужен вашей схеме
• Не устанавливайте рядом с нагревательными элементами - пластиковое кольцо может деформироваться при температуре выше +40C
• Проверяйте состояние контактов каждые 6 месяцев при интенсивном использовании - окисление снижает надёжность
