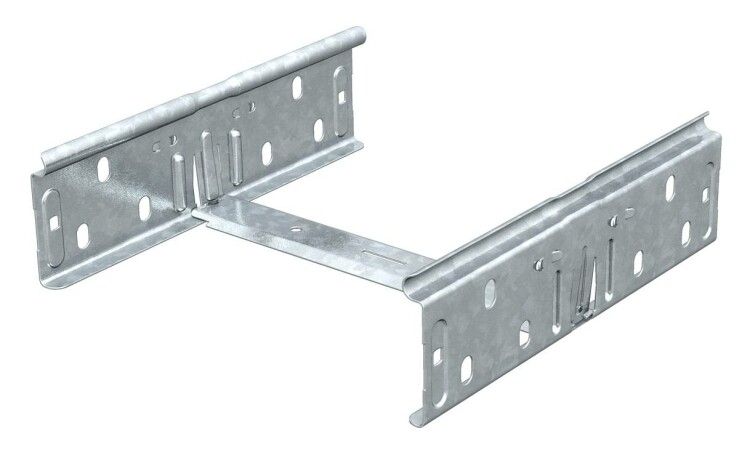

Соединитель продольный 300х60 RV 630 FS OBO 6068189 Bettermann

Соединитель продольный 60x300 мм (RV 630 FS) от OBO BETTERMANN предназначен для быстрого и надёжного соединения кабельных лотков с высотой бортов 60 мм. Артикул 6068189 обеспечивает прочную сборку без сварки и болтов, что ускоряет монтаж и снижает трудозатраты.

Назначение и область применения

Соединитель продольный 60x300 мм (RV 630 FS) используется для прямого соединения секций кабельных лотков и фасонных элементов одинакового профиля. Подходит для систем прокладки силовых и слаботочных кабелей в промышленных зонах, на объектах энергетики, транспорта и ЖКХ. Применяется там, где требуется быстрая сборка, высокая механическая прочность и соответствие требованиям безопасности.

Технические характеристики

• Размеры: 60×300 мм - соответствует высоте борта лотка 60 мм, длина соединителя 300 мм;
• Тип соединения: безвинтовой разъём - фиксация осуществляется за счёт замкового механизма;
• Материал: оцинкованная сталь - устойчив к коррозии, сохраняет прочность в агрессивных средах;
• Толщина металла: 1,5 мм - обеспечивает жёсткость и долговечность при нагрузках;
• Огнестойкость: да - выдерживает воздействие открытого пламени в соответствии с нормами пожарной безопасности;
• Покрытие: оцинкованное - антикоррозийная защита без необходимости дополнительной обработки;
• Совместимость с лотком: да - совпадает с лотками OBO Bettermann серии RV 630 и аналогичными по габаритам;
• Тип изделия: комплект соединительный - включает все необходимые элементы для установки без доп. деталей.

Совместимость и монтаж

Соединитель продольный 60x300 мм (RV 630 FS) совместим исключительно с кабельными лотками, имеющими высоту борта 60 мм. Устанавливается на стыке двух лотков: достаточно совместить кромки, вставить соединитель снизу и зафиксировать до щелчка. Нет необходимости использовать инструменты - монтаж выполняется руками. Для правильной работы важно, чтобы внутренние габариты лотка точно соответствовали профилю RV 630. Не применяйте с лотками других серий или производителей без проверки совместимости.

Безопасность и стандарты

• Обладает лицензией Росатома № ЦО-12-101-13253 от 12.04.2023 - разрешён к применению на ядерных и радиационно опасных объектах;
• Занесён в Реестр промышленной продукции РФ (№ 1367/22/2023) - соответствует требованиям законодательства РФ;
• Огнестойкость подтверждена испытаниями - не распространяет горение, не выделяет токсичных веществ при нагреве.

Преимущества

• Быстрый монтаж - не требует сварки, болтов или инструментов;
• Высокая механическая прочность - материал 1,5 мм и оцинкованное покрытие обеспечивают долгую службу даже при вибрациях;
• Устойчивость к коррозии - цинковое покрытие защищает от влаги, химических паров и атмосферных осадков;
• Соответствие строгим нормам - лицензия Росатома и реестр РФ позволяют использовать на объектах повышенной ответственности;
• Готовый комплект - всё необходимое в одной детали, нет потерь времени на поиск крепёжа.

Ограничения применения

• Не подходит для лотков с высотой борта отличной от 60 мм - возможна потеря герметичности и прочности;
• Не предназначен для наружной установки без защиты от прямых осадков - хотя оцинкован, длительное намокание может сократить срок службы;
• Не рекомендован для частого демонтажа - многократные вставки могут износить замковый механизм;
• Не является элементом для поворота или перехода между уровнями - только для прямого соединения.

Примеры использования

• Соединение участков лотков на производственной линии завода;
• Монтаж трассы кабелей в распределительном пункте АЭС;
• Прокладка кабелей в тоннеле метрополитена с использованием стандартных лотков RV 630;
• Расширение существующей системы кабельных путей без перебоя в работе оборудования.

Практические советы

• Перед монтажом проверьте, что края лотков ровные и не деформированы - искривление мешает плотному защёлкиванию;
• При длинных трассах используйте соединители через каждые 2–3 метра - так предотвращается провисание;
• Не затягивайте соединитель силой - он фиксируется сам; если не защёлкивается, проверьте совместимость модели;
• Артикул 6068189 и RV 630 FS - это одна и та же деталь; при заказе указывайте оба обозначения для точности;
• Храните в сухом месте - даже оцинкованная сталь теряет защитные свойства при постоянной сырости.
