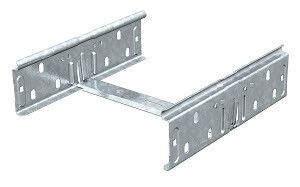

Соединитель продольный 400х60 RV 640 FS OBO 6068197 Bettermann

Соединитель продольный 60x400 мм от OBO BETTERMANN (арт. rv 640 fs, 6068197) предназначен для быстрого и надежного соединения кабельных лотков с высотой боковой стенки 60 мм. Изделие выполнено из оцинкованной стали, обеспечивает огнестойкость и соответствует требованиям промышленной безопасности.

Назначение и область применения

Соединитель продольный 60x400 мм используется для прямого соединения участков кабельных лотков одинакового размера, а также для стыковки с фасонными элементами - поворотами, тройниками, переходами. Применяется в системах прокладки силовых и слаботочных кабелей на объектах промышленного, энергетического и инфраструктурного назначения: в цехах, подстанциях, тоннелях, АЭС и других зонах с повышенными требованиями к пожарной безопасности.

Технические характеристики

• Размеры: 60×400 мм - соответствуют высоте бортов лотка 60 мм и длине соединения 400 мм
• Тип соединения: безвинтовой разъем - позволяет собирать и разбирать конструкцию без инструментов
• Материал: сталь оцинкованная - устойчив к коррозии, долговечен в агрессивных средах
• Толщина материала: 1,5 мм - обеспечивает жесткость и нагрузочную способность
• Покрытие: оцинкованное - защищает от воздействия влаги и химических веществ
• Огнестойкость: да - сохраняет целостность при температуре до 900 C в течение 120 минут (соответствует классу F90)
• Тип изделия: комплект соединительный - включает все необходимые элементы для сборки
• Исполнение: продольное - предназначено для соединения лотков вдоль оси
• Реестр промышленной продукции РФ: №1367/22/2023
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023 - допущен к применению на ядерных объектах

Совместимость и монтаж

Соединитель продольный 60x400 мм совместим с кабельными лотками OBO Bettermann серии RV 640 и аналогичными моделями с высотой борта 60 мм. Монтаж выполняется вручную: достаточно совместить торцы лотков и вставить соединитель сверху - он фиксируется самоблокирующимися замками. Нет необходимости использовать болты, гайки или шурупы. Для точного выравнивания рекомендуется предварительно проверить параллельность лотков перед установкой.

Безопасность и стандарты

Изделие сертифицировано в соответствии с требованиями ГОСТ Р 50571 и нормами пожарной безопасности. Соответствие реестру промышленной продукции РФ и лицензии Росатома подтверждает возможность применения на опасных производствах, где требуется исключение возгорания и распространения пламени. Огнестойкость обеспечивается конструкцией и материалом - сталь 1,5 мм с оцинковкой не поддерживает горение и не выделяет токсичных газов при нагреве.

Преимущества

• Быстрая установка - не требует инструментов, экономит время на монтаже
• Высокая механическая прочность - выдерживает нагрузки от кабелей и внешних воздействий
• Устойчивость к коррозии - срок службы более 25 лет в условиях повышенной влажности
• Подтвержденная огнестойкость - безопасен для использования в критически важных объектах
• Совместимость с лицензионной продукцией Росатома - единственный вариант для ядерных и радиационно-опасных зон

Ограничения применения

• Не применяется для соединения лотков с высотой борта отличной от 60 мм - возможна потеря герметичности и снижение прочности
• Не предназначен для наружной эксплуатации без защиты от прямых осадков - хотя покрытие оцинкованное, длительное воздействие воды может вызвать коррозию в местах микроскопических повреждений
• Не следует использовать в качестве опоры для тяжелых оборудования - только для распределения веса кабелей
• Запрещена перегрузка при превышении расчетной массы кабелей - см. техпаспорт лотка

Примеры использования

• Соединение секций лотков в технологическом корпусе АЭС
• Обустройство кабельных трасс на тепловой электростанции
• Прокладка кабелей между цехами на машиностроительном заводе
• Монтаж системы управления на железнодорожной станции с высокими требованиями к пожарной безопасности

Практические советы

• Перед монтажом проверьте, что торцы лотков ровные и не деформированы - искривление снижает эффективность безвинтового соединения
• При длинных трассах используйте соединители через каждые 2–3 метра - это предотвращает провисание и увеличивает жесткость всей системы
• Не затягивайте соединитель усилием - он работает на принципе самоблокировки; избыточное давление может повредить замки
• Для работы в агрессивных средах (например, химпроизводства) дополнительно проверяйте состояние цинкового покрытия после 5–7 лет эксплуатации
• Артикулы rv 640 fs и 6068197 - это один и тот же продукт; при заказе можно использовать любой из них
