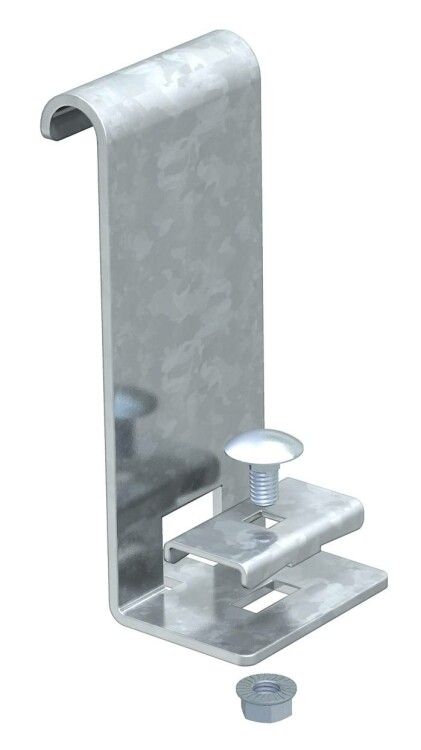

Комплект соединительный для ответв. H110 LAS 110 FS (болт+гайка) OBO 6221416 Bettermann

Зажим H110мм, комплект соединительный (болт+гайка) ГСИ(н) от OBO BETTERMANN - надёжный элемент для создания горизонтальных ответвлений между проводниками одинаковой высоты. Артикул las 110 fs обеспечивает прочное механическое соединение с минимальными потерями тока.

Назначение и область применения

Зажим H110мм предназначен для соединения проводников в распределительных системах, когда необходимо выполнить ответвление на одном уровне - например, при подключении дополнительной линии к основному шинопроводу или кабельной трассе. Применяется в промышленных установках, где требуется надёжный контакт без сварки или опрессовки. Подходит для медных и алюминиевых жил сечением до 110 мм2.

Технические характеристики

• Тип: LAS 110 FS - специализированный зажим для одностороннего ответвления
• Материал корпуса: сталь оцинкованная - устойчив к коррозии в условиях повышенной влажности
• Толщина металла: 2 мм - обеспечивает достаточную жёсткость и долговечность при нагрузках
• Покрытие: оцинкованное - защищает от окисления, соответствует требованиям к внешней среде класса IP54+
• Размер: 110 мм - максимальная ширина контакта, рассчитана на провода до 110 мм2
• Комплектация: болт и гайка - всё необходимое для сборки в одной упаковке

Совместимость и монтаж

Зажим H110мм совместим с однопроволочными и многожильными проводами из меди и алюминия. Для правильного монтажа:

• Очистите поверхность проводника от оксидной плёнки (особенно важно для алюминия)
• Убедитесь, что диаметр провода не превышает допустимый для данного типа зажима
• Затягивайте болт равномерно, используя момент, указанный в документации производителя - перегрузка может повредить металл
• Не применяйте инструменты с острыми кромками - они царапают оцинкованное покрытие

Зажим montируется на прямой участок шины или кабеля; не предназначен для изгибов или точек с высокими вибрациями.

Безопасность и стандарты

Произведён в соответствии с европейскими нормами для электроустановок. Материалы сертифицированы на соответствие IEC 60947-7-1. Оцинкованное покрытие снижает риск возникновения гальванической коррозии при смешанном использовании меди и алюминия.

Преимущества

• Готовый комплект - не требует дополнительных деталей
• Высокая механическая прочность благодаря толщине 2 мм
• Устойчивость к агрессивным средам благодаря оцинковке
• Легко проверяемый контакт - визуальный контроль затяжки возможен без демонтажа
• Поддерживается производителем OBO BETTERMANN - гарантия качества и совместимости с другими изделиями серии

Ограничения применения

• Не используется для ответвлений под углом - только на одном уровне высоты
• Не рекомендован для частых вибраций или ударных нагрузок
• Не подходит для проводов сечением более 110 мм2 - возможен перегрев и потеря контакта
• Не предназначена для открытого монтажа в агрессивных химических средах (например, в кислотных цехах)

Примеры использования

• Подключение дополнительного оборудования к главной шине в цехе
• Разводка питания к группе станков от одного основного кабеля
• Обустройство временных питаний на объектах с модульной конструкцией
• Соединение кабелей в распределительных щитах при замене/дополнении линий

Практические советы

• Перед установкой всегда проверяйте совпадение диаметра отверстия зажима с диаметром проводника - даже небольшое несоответствие снижает надёжность контакта
• Для алюминиевых проводов используйте антиоксидантную пасту - она продлевает срок службы соединения
• После монтажа проведите термографический осмотр - нагрев в месте соединения говорит о плохом контакте
• Артикул las 110 fs и продукт OBO BETTERMANN имеют единый стандарт исполнения - можно комбинировать с другими элементами этой серии без потери совместимости
