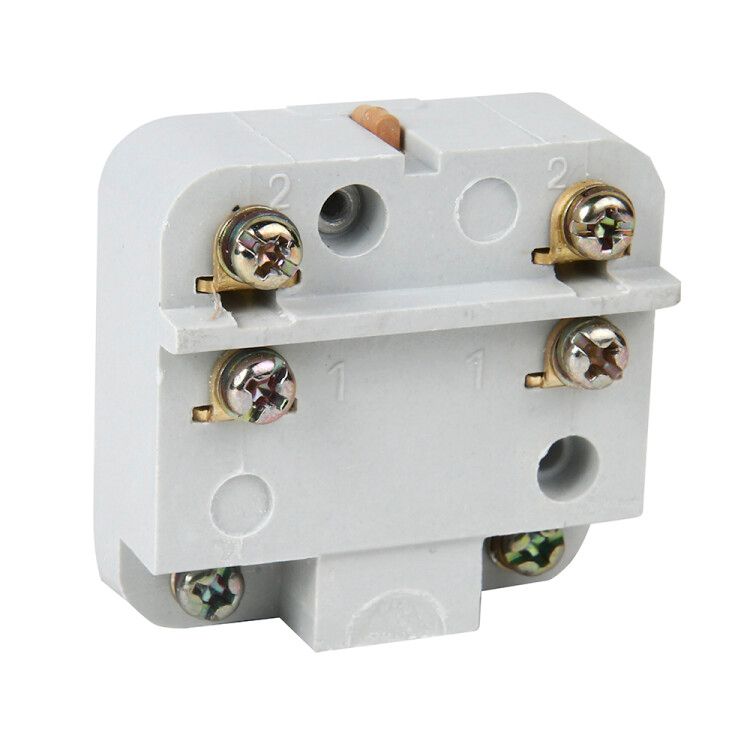

Комплект контакт свободный ПНБ5/ПП57/ПП60С У3 КЭАЗ 110461

Контакт свободный ПНБ5/ПП57/ПП60С-У3 от КЭАЗ - это дополнительный коммутационный элемент, предназначенный для установки на предохранители серий ПНБ5, ПП57 и ПП60С. Артикул 110461 позволяет расширить функциональность защитного устройства за счет сигнализации состояния цепи.

Назначение и область применения

Контакт свободный ПНБ5/ПП57/ПП60С-У3 используется для передачи сигнала о состоянии предохранителя - например, когда он перегорел. Он не управляет нагрузкой, а лишь информирует оператора или систему автоматизации о срабатывании защиты. Применяется в щитах управления, на станках, конвейерах, в системах освещения и других объектах, где важно знать, произошло ли отключение из-за перегрузки или КЗ.

Технические характеристики

• Номинальное напряжение: 660 В - работает в сетях переменного и постоянного тока до этого значения;
• Номинальный ток: 2 А - допустимый ток через контактную группу; не предназначен для коммутации мощных нагрузок;
• Тип контактов: один нормально открытый (НО) и один нормально замкнутый (НЗ);
• Род тока: AC/DC - совместим с любыми типами цепей;
• Степень защиты: IP00 - нет внешней защиты, устанавливается внутри корпуса или щита;
• Количество переключающих контактов: 0 - не является самостоятельным выключателем, работает только в паре с предохранителем.

Совместимость и монтаж

Контакт свободный ПНБ5/ПП57/ПП60С-У3 монтируется исключительно на предохранители серий ПНБ5, ПП57 и ПП60С от КЭАЗ. Установка происходит механически - контакт фиксируется на специальном креплении корпуса предохранителя. Подключение проводов осуществляется к клеммам, расположенным на боковой поверхности контакта. Для работы требуется наличие установленного и исправного предохранителя соответствующей серии. Не совместим с другими моделями предохранителей или аппаратами другой марки.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60269-1 и ГОСТ Р МЭК 60269-2-1 для предохранителей низкого напряжения. Произведено на заводе КЭАЗ, который соблюдает международные стандарты качества производства электротехнических компонентов. Однако из-за степени защиты IP00 использование вне закрытых щитов запрещено - риск поражения током и повреждения контактов высок.

Преимущества

• Простой и надежный механизм - механическая связь с предохранителем обеспечивает точную реакцию на его срабатывание;
• Минимальная нагрузка на цепь сигнализации - ток 2 А достаточен для подключения реле, индикаторов или PLC;
• Единая система сборки - совместим со всеми основными моделями предохранителей КЭАЗ, что упрощает ремонт и замену;
• Не требует внешнего питания - работает purely механически, без дополнительных источников энергии.

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли или агрессивной среды - IP00 не обеспечивает никакую защиту;
• Нельзя использовать для коммутации силовых цепей - максимальный ток 2 А недостаточен для управления двигателями или нагревательными элементами;
• Подходит только для предохранителей ПНБ5, ПП57, ПП60С - несовместим с аналогами других производителей;
• Не рекомендован для наружной установки или открытых панелей - обязательно требует герметичного корпуса.

Примеры использования

• На промышленном станке: сигнал от контакта ПНБ5/ПП57/ПП60С-У3 подключен к индикатору “Перегорел предохранитель” на пульте управления;
• В распределительном щите: контакт подсоединен к входу контроллера PLC, чтобы зафиксировать факт отключения и отправить оповещение;
• В системе освещения: при перегорании предохранителя в светильнике контакт активирует аварийную лампу на панели обслуживания.

Практические советы

• Проверьте соответствие типа предохранителя - контакт ПНБ5/ПП57/ПП60С-У3 (артикул 110461) устанавливается только на оригинальные модели КЭАЗ;
• При монтаже не затягивайте кабели слишком сильно - клеммы выполнены из мягкого металла и легко деформируются;
• Для долговечности используйте контакт только в закрытых щитах с классом защиты не ниже IP54;
• Если нужна более высокая степень защиты - рассмотрите предохранители с встроенной сигнализацией (например, серии ПНБ5-УХЛ), вместо отдельного контакта.
