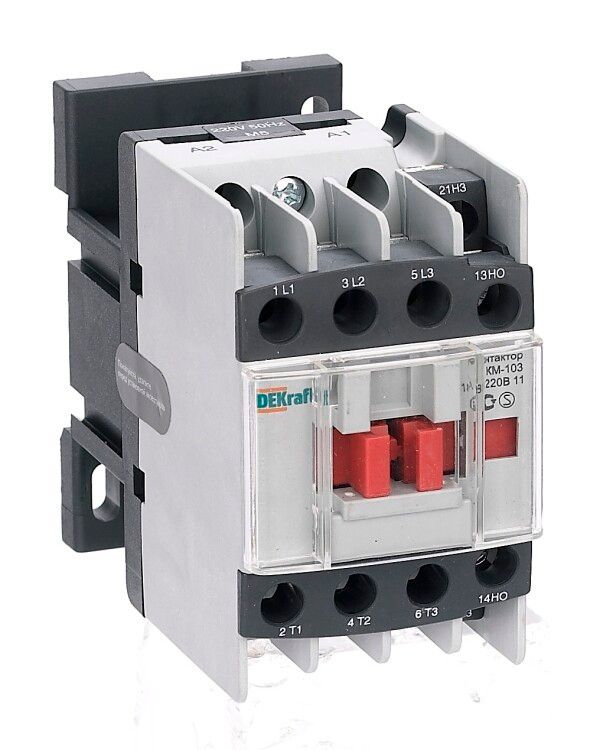

Контактор КМ-103 18А кат. 110В AC 1НО+1НЗ AC-3 DEKraft 22112DEK APC

Контактор КМ-103 от DEKraft - устройство для дистанционного включения и отключения электродвигателей и других нагрузок переменного тока. Подходит для монтажа на DIN-рейку, управление осуществляется через катушку 110 В AC, а коммутация выполняется трёхполюсными силовыми контактами с двумя вспомогательными - одним нормально открытым и одним нормально закрытым.

Назначение и область применения

Контактор КМ-103 предназначен для частого включения и выключения асинхронных двигателей, а также для коммутации прочих активных и реактивных нагрузок в сетях переменного тока до 690 В. Применяется в системах автоматизации: станках, насосах, вентиляторах, конвейерах, тепловых щитах. Управление происходит через внешний сигнал - кнопки, термореле, PLC или другие устройства контроля.

Технические характеристики

• Тип тока: переменный (AC)
• Напряжение управления: 110 В AC
• Номинальный ток: 18 А (по классу AC-3)
• Коммутируемая мощность: 7,5 кВт при 400 В
• Число силовых полюсов: 3
• Вспомогательные контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Исполнение: нереверсивное - не поддерживает изменение направления вращения двигателя
• Подключение: винтовые зажимы
• Максимальное сечение провода: 25 мм2
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Способ монтажа: на DIN-рейку (35 мм) или монтажная плата
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, умеренно влажном воздухе
• Соответствие стандартам: ГОСТ 50030.5.1

Совместимость и монтаж

Контактор КМ-103 совместим со всеми стандартными DIN-рейками шириной 35 мм. Для монтажа достаточно защёлкнуть корпус на рейке - фиксация надёжная, без дополнительных креплений. Винтовые зажимы позволяют подключить медные жилы сечением до 25 мм2. Обязательно проверьте соответствие сечения кабеля и момента затяжки винтов - избыточное усилие повредит контакт, недостаточное вызовет нагрев. Вспомогательные контакты используются для сигнализации состояния (например, “двигатель включен”) или создания блокировочных цепей.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ 50030.5.1, что гарантирует безопасность при работе в промышленных условиях. Защита IP20 предотвращает доступ к токоведущим элементам при обычной эксплуатации, однако не обеспечивает герметичность - не применяйте в сырых, запылённых или агрессивных средах без дополнительной защиты. Производитель рекомендует использовать защитные крышки (дополнительно), чтобы исключить случайное прикосновение и попадание сторонних частиц.

Преимущества

• Высокая механическая износостойкость - рассчитан на многократные операции включения/выключения
• Универсальный тип подключения - винтовые зажимы подходят для большинства кабелей
• Простота замены - стандартный форм-фактор и монтаж на DIN-рейку
• Наличие двух вспомогательных контактов позволяет реализовать сложные алгоритмы управления без дополнительных реле
• Работает при напряжении 110 В AC - удобно для систем, где используется понижающий трансформатор или импортное оборудование

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или химически агрессивной среды - степень защиты IP20 недостаточна
• Не поддерживает реверс двигателя - для этого требуется два контактора или специальное реверсивное устройство
• Нельзя применять в цепях постоянного тока - катушка рассчитана только на переменный ток 110 В
• Максимальная мощность 7,5 кВт при 400 В - при более высоком напряжении (до 690 В) допустимый ток снижается; не превышайте номинальные значения
• Не следует использовать в качестве основного рубильника - контактор не имеет функции отключения при аварии (короткое замыкание); требует параллельной установки автомата или предохранителей

Примеры использования

• Автоматический пуск асинхронного двигателя насоса воды по сигналу от датчика уровня
• Управление вентилятором системы охлаждения на основе температуры в помещении
• Коммутация нагревательных элементов в термокамере через PLC
• Сигнализация состояния оборудования: НО-контакт замыкается при включении - подаёт сигнал на индикатор
• Блокировка другого механизма: НЗ-контакт размыкается при включении контактора - прекращает работу второго устройства

Практические советы

• Выбирая контактор КМ-103, убедитесь, что ваша система управления выдаёт именно 110 В AC - при завышенном напряжении катушка перегреется, при заниженном - не сработает
• При подключении силовых кабелей используйте наконечники (штыревые или трубчатые) - это повысит надёжность соединения и продлит срок службы
• Для защиты от скачков напряжения и помех в цепи управления установите варистор или RC-цепочку параллельно катушке
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых включениях (>1000 раз/месяц): окисление или подгары снижают надёжность
• Если нужна защита от пыли и брызг - выберите модель с дополнительной крышкой или смонтируйте контактор внутри закрытого шкафа с уровнем защиты IP54+
