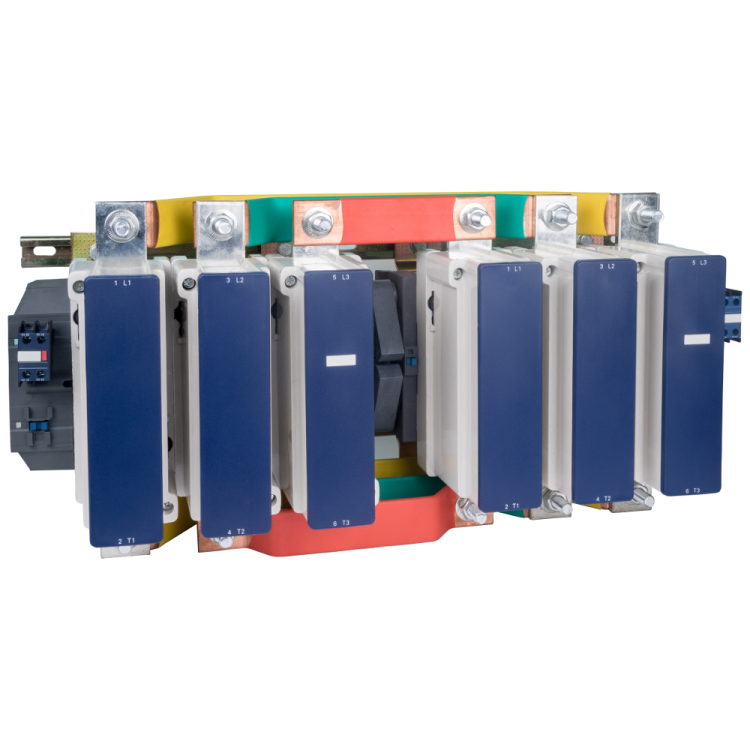

Контактор реверсивный ПМЛ-9500-630А-380AC-УХЛ4-Б-КЭАЗ - 252120

Контактор реверсивный ПМЛ-9500 от КЭАЗ - это двухконтактный коммутационный аппарат для дистанционного управления трёхфазными двигателями, обеспечивающий пуск, остановку и реверсирование. Артикул 252120 предназначен для стационарных установок с напряжением до 380 В и током до 630 А.

Назначение и область применения

Контактор реверсивный ПМЛ-9500 используется для управления трёхфазными асинхронными электродвигателями с короткозамкнутым ротором. Применяется в системах автоматического управления, где требуется изменение направления вращения - например, на конвейерах, насосных станциях, металлорежущих станках и подъёмных механизмах. Подходит для работы в составе комплексной системы с тепловыми реле РТЛ для защиты от перегрузок и обрыва фазы.

Технические характеристики

• Тип тока: переменный (AC), частота 50/60 Гц
• Номинальный ток: 630 А
• Номинальное напряжение: 380 В
• Номинальная мощность: 335 кВт
• Главные контакты: 3 нормально замкнутых (НО), 1 нормально разомкнутый (НЗ)
• Вспомогательные контакты: 1 НО, 1 НЗ - для сигнализации и управления цепями контроля
• Подключение: винтовые зажимы
• Способ монтажа: на монтажную плату (панель)
• Степень защиты: IP00 - без внешней защиты, требует установки в корпусе или щите
• Категория эксплуатации: УХЛ4 - для умеренного и холодного климата, с возможностью работы при повышенной влажности

Совместимость и монтаж

Контактор реверсивный ПМЛ-9500 рассчитан на монтаж на специальную металлическую или композитную плату. Для правильной установки необходимо соблюдать рекомендованное расстояние между контактами и использовать кабели сечением, соответствующим току 630 А. Монтаж выполняется только после отключения питания. Винтовые зажимы затягиваются моментом, указанным в документации завода-изготовителя - переусердствовать нельзя, чтобы не повредить контакты. Совместим с тепловыми реле серии РТЛ, которые устанавливаются рядом для реализации функции защиты.

Безопасность и стандарты

Контактор ПМЛ-9500 соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Серия ПМЛ прошла сертификацию на соответствие нормам безопасности для оборудования в электроустановках до 1000 В. Однако из-за степени защиты IP00 устройство не защищено от доступа посторонних предметов и влаги - поэтому обязательно использование в закрытом щите или шкафе.

Преимущества

• Высокая коммутационная способность - надёжно работает при частых включениях и реверсировании
• Устойчивость к перегрузкам благодаря совместимости с реле РТЛ
• Простая механическая конструкция - минимум отказов при правильном монтаже
• Наличие вспомогательных контактов позволяет легко интегрировать в системы автоматизации

Ограничения применения

• Не допускается установка на открытом воздухе - степень защиты IP00 исключает работу без корпуса
• Не подходит для взрывоопасных сред - отсутствует взрывозащита
• Не рекомендуется для частого реверса более 120 раз в час - риск перегрева контактов
• Требуется принудительное охлаждение при работе в условиях высокой температуры окружающей среды (>+40 C)

Примеры использования

• Реверсивный привод конвейера в пищевой промышленности
• Управление насосом с обратным ходом в системах водоснабжения
• Крановые механизмы с перемещением груза в обоих направлениях
• Оборудование для обработки металла - фрезеры, токарные станки с реверсом шпинделя

Практические советы

• Выбирая контактор реверсивный ПМЛ-9500, проверьте, что посадочное место на плате точно соответствует габаритам устройства - отклонение даже на 1–2 мм может нарушить соединение
• Для долгой службы используйте кабели с медными жилами минимальным сечением 150 мм2
• При использовании с реле РТЛ - убедитесь, что ток срабатывания реле установлен на 10–15% выше номинального тока двигателя
• Регулярно осматривайте контакты на наличие нагара - при появлении следов окисления очищайте мягкой щёткой, не используйте абразивы
• Не забывайте про блокировку - в реверсивной схеме обязательна механическая или электрическая блокировка, предотвращающая одновременное включение обоих контакторов
