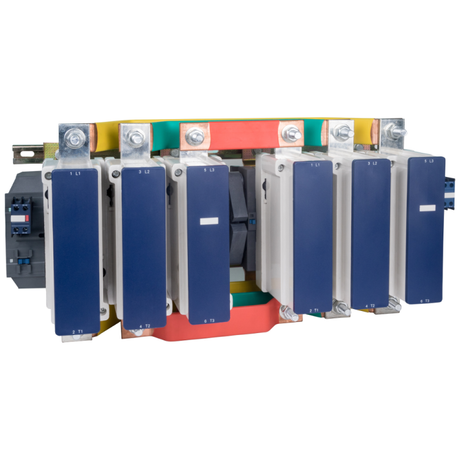

Контактор реверсивный ПМЛ-9500Д-800А-380AC-УХЛ4-Б-КЭАЗ - 252123

Контактор реверсивный ПМЛ-9500Д-800А-380AC-УХЛ4-Б - это двухблочное устройство от КЭАЗ для дистанционного управления трёхфазными двигателями, обеспечивающее пуск, остановку и реверс с помощью электромагнитной катушки. Применяется в промышленных системах с высокими нагрузками, где требуется надёжная коммутация тока до 800 А.

Назначение и область применения

Контактор реверсивный ПМЛ-9500Д-800А-380AC-УХЛ4-Б предназначен для автоматического управления трёхфазными асинхронными электродвигателями с короткозамкнутым ротором. Он позволяет выполнять три основные операции: запуск двигателя, его остановку и изменение направления вращения - то есть реверс. Устройство работает в стационарных установках с сетью переменного тока 50–60 Гц и напряжением до 660 В. Часто используется в паре с тепловыми реле РТЛ для защиты от перегрузок и обрыва фазы.

Технические характеристики

• Тип тока: Переменный (AC)
• Номинальный ток: 800 А - способен выдерживать постоянную нагрузку этого уровня без перегрева
• Напряжение управления: 380 В - катушка срабатывает при таком напряжении на управляющей цепи
• Номинальная мощность: 450 кВт - соответствует максимальной мощности двигателя, который можно контролировать
• Главные контакты: 3 нормально замкнутых (НО), 1 нормально разомкнутый (НЗ)
• Вспомогательные контакты: 1 НО и 1 НЗ - используются для сигнализации, блокировок и управления схемами
• Подключение: Винтовые зажимы - надёжное соединение проводов с возможностью многократного демонтажа
• Монтаж: На монтажную плату - требует жесткой фиксации на металлическом основании
• Степень защиты: IP00 - нет защиты от пыли и воды; корпус открытый, доступен для обслуживания
• Исполнение: УХЛ4 - рассчитан на работу в условиях умеренного климата с температурой от −40 C до +40 C

Совместимость и монтаж

Контактор реверсивный ПМЛ-9500Д-800А-380AC-УХЛ4-Б состоит из двух модулей: одного для прямого включения, другого - для реверса. Они механически и электрически связаны, чтобы исключить одновременное срабатывание (блокировка взаимной блокировки встроена). Монтируется на специальную монтажную плиту, которая должна быть жёстко закреплена на стенде или шкафе. Подключение силовых проводов выполняется через винтовые зажимы - момент затяжки должен соответствовать рекомендациям завода-изготовителя. Для работы с тепловыми реле РТЛ необходимо использовать совместимые модели с подходящим токовым порогом.

Безопасность и стандарты

Контактор серий ПМЛ соответствует требованиям ГОСТ Р 50030.4.1 и международному стандарту IEC 60947-4-1. Обеспечивает безопасную коммутацию при рабочих токах до 800 А. Однако из-за степени защиты IP00 использование в сырых, пыльных или агрессивных средах возможно только при условии установки внутри защищённого щита или корпуса.

Преимущества

• Высокая коммутационная способность - подходит для тяжёлых режимов пуска двигателей
• Встроенная механическая блокировка предотвращает короткое замыкание при случайном одновременном включении обоих блоков
• Готов к работе с термореле РТЛ - легко реализуется комплексная защита двигателя
• Простая конструкция - удобна для диагностики и ремонта
• Устойчивость к колебаниям температуры - исполнение УХЛ4 допускает эксплуатацию в холодных помещениях

Ограничения применения

• Не применяется вне защищённых щитов - степень защиты IP00 делает контактную группу уязвимой к пыли, влаге и внешним воздействиям
• Требует стабильного напряжения управления 380 В - при просадках ниже 85 % возможны отказы срабатывания
• Не предназначен для частого включения/выключения более 600 раз в час - риск перегрева катушки и износа контактов
• Не подходит для управления однофазными или постоянным током - только для трёхфазных AC-двигателей

Примеры использования

• Приводы конвейеров с необходимостью изменения направления движения
• Оборудование для металлобработки - станки с реверсивным ходом
• Вентиляционные системы с функцией противоположного обдува
• Подъёмники и лифты с регулируемым движением вверх/вниз
• Автоматические линии производства, где требуется точный контроль оборотов двигателя

Практические советы

• При монтаже проверьте соответствие площадки под контактор - она должна быть ровной, прочной и иметь достаточные отверстия для крепления
• Используйте только медные провода сечением, соответствующим току 800 А - обычно 120–150 мм2
• Проверяйте затяжку винтов после первых нескольких включений - при нагреве происходит усадка контактов
• Для защиты от бросков тока при реверсе используйте RC-цепочки или варисторы на входе катушки
• Не устанавливайте рядом с источниками тепла - перегрев снижает срок службы катушки и контактов
• При использовании с реле РТЛ выбирайте модель с регулировкой тока, близким к номиналу двигателя (например, РТЛ-1000)
