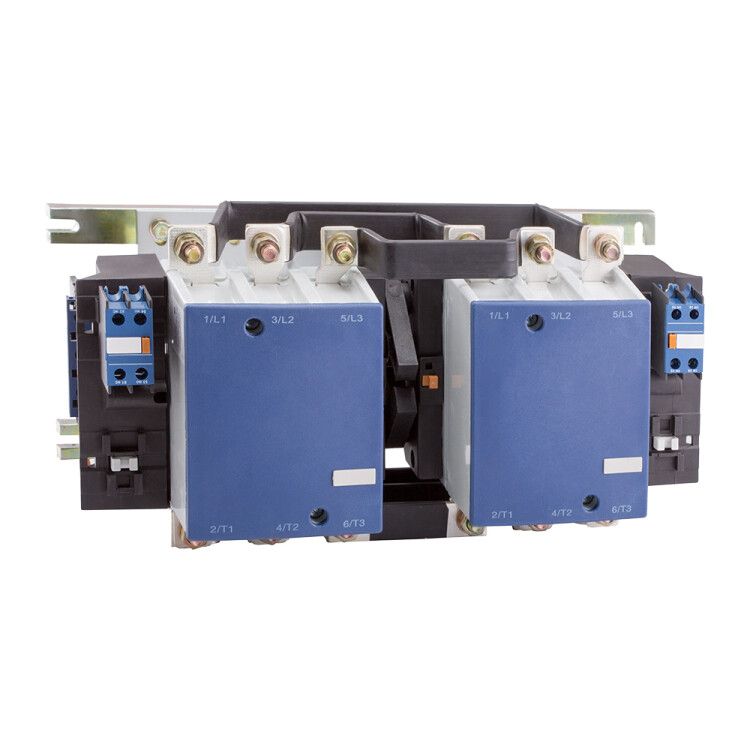

Контактор реверсивный ПМЛ-7500-250А-220AC-УХЛ4-Б - 112926 КЭАЗ

Контактор ПМЛ-7500 УХЛ4 Б 250А катушка 220В AC от КЭАЗ предназначен для частого включения и отключения трёхфазных электродвигателей мощностью до 132 кВт. Этот контактный аппарат обеспечивает надёжную коммутацию в условиях повышенной влажности и перепадов температур благодаря климатическому исполнению УХЛ4.

Назначение и область применения

Контактор ПМЛ-7500 УХЛ4 Б 250А катушка 220В AC используется для удалённого управления трёхфазными электродвигателями в системах автоматизации. Подходит для работы в промышленных установках: насосах, вентиляторах, компрессорах, конвейерах, станках с ЧПУ. Применяется в составе пускателей, панелей управления и распределительных щитов. Номинальный ток 250 А позволяет управлять нагрузками до 132 кВт. Катушка управления рассчитана на переменный ток 220 В - типичное напряжение для промышленных сетей в России.

Технические характеристики

• Род тока: переменный (AC), частота 50/60 Гц
• Номинальный ток: 250 А
• Напряжение катушки управления: 220 В AC
• Количество силовых полюсов: 3
• Количество нормально разомкнутых силовых контактов: 3
• Количество вспомогательных контактов: 1 (нормально разомкнутый)
• Максимальное сечение кабеля: 150 мм2
• Номинальная мощность двигателя: 132 кВт
• Климатическое исполнение: УХЛ4 - работает при температурах от −40 C до +40 C, в условиях высокой влажности и запылённости
• Исполнение: реверсивное - возможно использование в паре с другим контактором для изменения направления вращения двигателя
• Тип подключения: винтовые зажимы
• Способ монтажа: на DIN-рейку или монтажную плату
• Степень защиты: IP00 - без внешней защиты, требует установки в закрытом корпусе
• Нормативный документ: ТУ3426-044-05758109-2008

Совместимость и монтаж

Контактор ПМЛ-7500 УХЛ4 Б 250А катушка 220В AC совместим со всеми стандартными DIN-рейками типа TS35. Для монтажа достаточно защёлкнуть устройство на рейке - фиксация механическая, без дополнительных креплений. Винтовые зажимы позволяют подключить провода сечением до 150 мм2 - подходят для медных жил с изоляцией. Обязательно соблюдайте момент затяжки винтов: недостаточное усилие вызывает нагрев, избыточное - повреждает контакт. Катушка 220 В AC совместима с большинством промышленных цепей управления, но не подходит для постоянного тока. Реверсивное исполнение требует установки двух контакторов в одной цепи с блокировкой взаимного включения.

Безопасность и стандарты

Контактор соответствует требованиям ТУ3426-044-05758109-2008 и прошёл сертификацию КЭАЗ. Степень защиты IP00 означает, что он не имеет корпуса - поэтому обязательно должен устанавливаться внутри шкафа или панели, исключающей доступ к токоведущим частям. Не допускается эксплуатация вне закрытых помещений или в местах с брызгами воды, маслом и металлической пылью. Работа в среде с агрессивными газами или химически активной пылью возможна только при наличии дополнительной герметизации.

Преимущества

• Высокая долговечность контактов благодаря материалам и технологии производства КЭАЗ
• Устойчивость к колебаниям напряжения в сети - катушка сохраняет работоспособность при +-10 % от 220 В
• Поддержка крупного сечения кабеля (до 150 мм2) снижает риск перегрева при больших токах
• Реверсивное исполнение упрощает сборку систем управления движением
• Климатическое исполнение УХЛ4 делает его пригодным для использования в холодных регионах и неотапливаемых помещениях

Ограничения применения

• Не предназначен для работы без корпуса - IP00 требует обязательной установки в шкаф
• Не подходит для частотного регулирования - применяется только для пуска/останова с фиксированной скоростью
• Не рекомендован для частых пусков более 120 раз в час - это сокращает срок службы контактов
• Отсутствие встроенной тепловой защиты - необходимо использовать отдельный тепловое реле
• Не поддерживает управление через PLC напрямую - требуется промежуточное реле или модуль интерфейса

Примеры использования

• Автоматический пуск насосной станции в системе водоснабжения
• Управление вентилятором в промышленном воздуховоде
• Коммутирование электродвигателя конвейера на пищевом производстве
• Реверсивный пуск лебёдки или подъёмника в ремонтной мастерской
• Система управления станком с ЧПУ, где требуется точное включение/выключение двигателя

Практические советы

• При замене старого контактора проверьте соответствие сечения кабеля - новый контакт ПМЛ-7500 принимает до 150 мм2, но старые системы часто используют меньшие сечения
• Для реверсивного режима используйте два контактора с электромеханической блокировкой - предотвратите одновременное включение
• Обязательно установите тепловое реле (например, ТРН) перед контактором - он сам не защищает от перегрузки
• Проверяйте состояние винтовых зажимов каждые 6–12 месяцев - особенно в условиях вибраций
• Если вы используете этот контактный аппарат в системе с частыми пусками, выбирайте модели с дополнительными контактами для сигнализации состояния
• При заказе запасных частей указывайте артикул 112926 - так вы получите оригинальные комплектующие от КЭАЗ
