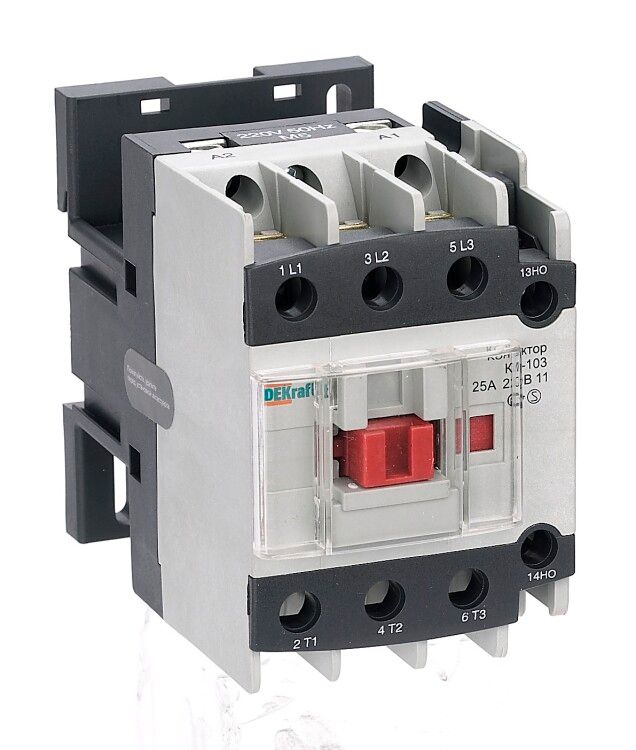

Контактор КМ-103 25А кат. 36В AC 1НО+1НЗ AC-3 DEKraft 22116DEK APC

Контактор КМ-103 от DEKraft - устройство для дистанционного включения и отключения электродвигателей и других нагрузок переменного тока. Номинальный ток 25 А, управление через 36 В переменного тока, монтаж на DIN-рейку. Подходит для промышленной автоматизации, где требуется надёжная коммутация с дополнительными контактами.

Назначение и область применения

Контактор КМ-103 предназначен для частого включения и выключения электрических нагрузок, особенно асинхронных двигателей. Применяется в системах автоматического управления: станках, конвейерах, насосах, вентиляциях, компрессорах. Коммутирует нагрузки до 11 кВт при напряжении 400 В. Управление осуществляется слаботочным сигналом 36 В AC - безопасно для операторов и совместимо с большинством промышленных контроллеров.

Технические характеристики

• Тип тока: переменный (AC)
• Напряжение управления: 36 В AC
• Номинальный ток: 25 А (по классу AC-3)
• Коммутируемая мощность: 11 кВт при 400 В
• Силовые контакты: 3 нормально открытых (3NO)
• Вспомогательные контакты: 1 нормально открытый (1NO) + 1 нормально закрытый (1NC)
• Подключение: винтовые зажимы
• Максимальное сечение провода: 25 мм2
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, умеренный и холодный климат, повышенная влажность
• Способ монтажа: на DIN-рейку типа TS35 или на монтажную плату
• Нормативное соответствие: ГОСТ 50030.5.1

Совместимость и монтаж

Контактор КМ-103 легко устанавливается на стандартную DIN-рейку шириной 35 мм. Для фиксации достаточно защёлкнуть корпус на рейке - никаких болтов или креплений не требует. Винтовые зажимы рассчитаны на медные жилы сечением до 25 мм2. Подключение силовой цепи выполняется к клеммам L1–L3 и T1–T3, управление - к A1–A2. Вспомогательные контакты 1NO и 1NC доступны для схем аварийной сигнализации, блокировок или индикации состояния. Совместим с любыми реле времени, ПЛК и кнопочными постами, работающими на 36 В AC.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ 50030.5.1, что гарантирует соответствие международным стандартам IEC 60947-4-1. Конструкция обеспечивает изоляцию между силовыми и управляющими цепями. IP20 предотвращает случайное прикосновение к токоведущим элементам, но не защищает от внешней среды - не применяйте в сырых, пыльных или наружных условиях без дополнительной защиты. Производитель рекомендует использовать защитные крышки (приобретаются отдельно) для повышения безопасности при обслуживании.

Преимущества

• Высокая механическая износостойкость - рассчитан на многократные циклы включения/выключения
• Чёткое разделение силовых и вспомогательных контактов - снижает риск помех в управляющих цепях
• Наличие одного NO и одного NC вспомогательного контакта позволяет реализовать базовые схемы самоблокировки и индикации
• Работает при низких температурах - подходит для неотапливаемых помещений и зимних условий
• Простая замена - аналогичные модели из серии КМ-103 взаимозаменяемы по габаритам и клеммам

Ограничения применения

• Не предназначен для работы в условиях высокой запылённости, сырости или воздействия брызг воды - степень защиты IP20 недостаточна
• Не поддерживает реверс двигателя - только нереверсивное управление
• Нельзя применять в цепях постоянного тока - только переменный ток 36 В
• Максимальное сечение кабеля 25 мм2 - не подходит для больших токов свыше 25 А
• Не имеет встроенной тепловой защиты - необходимо использовать внешние термореле при защите двигателей

Примеры использования

• Управление асинхронным двигателем 7,5 кВт на конвейере с помощью ПЛК, подающего сигнал 36 В AC на катушку контактора КМ-103
• Автоматический пуск вентилятора в HVAC-системе с индикацией включения через вспомогательный контакт 1NO
• Схема с блокировкой: при срабатывании аварийной кнопки размыкается цепь управления через 1NC, отключая двигатель
• Комплексная система управления насосной станцией с использованием нескольких контакторов КМ-103 и реле времени

Практические советы

• Проверьте напряжение управления перед подключением - 36 В AC должны точно соответствовать номиналу контактора; превышение вызовет перегрев катушки
• При подключении кабелей затягивайте винты равномерно - переусиливать нельзя, чтобы не повредить пластиковые клеммы
• Для длительной работы в условиях колебаний напряжения используйте стабилизатор или фильтр на входе управления
• Если нужна защита от пыли и влаги - установите специальную крышку (например, KMCover-103), совместимую с серией КМ-103
• При замене старого контактора проверьте тип крепления - КМ-103 совместим с большинством современных DIN-реек, но не всегда с устаревшими моделями
• Обязательно отключите питание перед обслуживанием - даже при отключенном управлении силовая часть остаётся под напряжением
