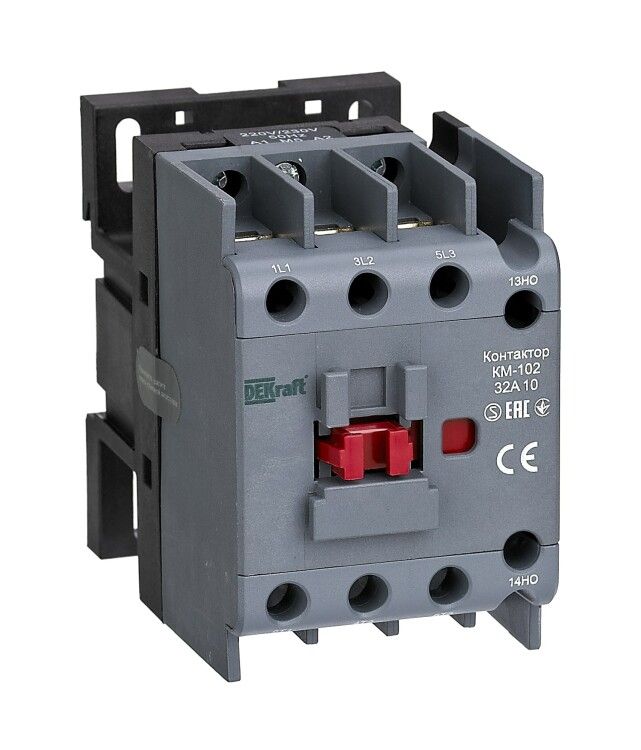

Контактор КМ-102 3п 32А кат. 400В AC 1НО AC-3 AC-4 DEKraft 22021DEK APC

Контактор 32А 380В/400В АС3 АС4 1НО КМ-102 от DEKraft - устройство для дистанционного включения и отключения нагрузки в электроустановках переменного тока. Подходит для управления двигателями, светильниками и конденсаторными батареями. Артикул 22021dek обеспечивает совместимость с типичными системами автоматизации на базе DIN-рейки.

Назначение и область применения

Контактор КМ-102 предназначен для частых операций включения и выключения электрических нагрузок. Он используется в системах управления асинхронными двигателями, осветительными сетями и компенсирующими конденсаторными батареями. Применяется в промышленном оборудовании, станках, конвейерах, системах вентиляции и насосных установках. Устройство работает в сетях переменного тока до 690 В.

Технические характеристики

• Номинальный ток: 32 А
• Напряжение питания катушки: 380–400 В переменного тока
• Количество главных контактов: 3 (3P)
• Количество вспомогательных контактов: 1 нормально открытый (1НО), нормально замкнутых нет
• Коммутируемая мощность при режиме AC-3: 15 кВт
• Коммутируемая мощность при режиме AC-4: 5,4 кВт
• Тип тока: переменный (AC), не поддерживает постоянный ток в силовой цепи
• Исполнение: нереверсивное - управление одним направлением работы
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от предметов более 12 мм, но не герметичен
• Способ подключения силовых проводов: винтовые зажимы
• Способ монтажа: на DIN-рейку 35 мм

Совместимость и монтаж

Контактор КМ-102 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - рекомендуется использовать жилы сечением до 10 мм2. Монтаж выполняется без инструментов фиксации - устройство просто защёлкивается на рейке. Обратите внимание: контактная группа имеет только один нормально открытый контакт - для сложной логики управления потребуется внешний модуль расширения.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-4-1 для контакторов переменного тока. Защита IP20 предотвращает случайное прикосновение к токоведущим элементам, однако не обеспечивает защиту от пыли или влаги - не применяйте в сырых или запылённых средах без дополнительной оболочки.

Преимущества

• Высокая надёжность коммутации при частых включениях - рассчитан на работу в режимах AC-3 и AC-4
• Простая установка на DIN-рейку - экономит время при сборке шкафов управления
• Чёткая классификация по мощностям: 15 кВт (AC-3) и 5,4 кВт (AC-4) позволяют точно подбирать под задачу
• Отсутствие НЗ контактов снижает стоимость и упрощает конструкцию - оптимально для базового управления

Ограничения применения

• Не подходит для постоянного тока в силовой цепи - даже если катушка питается от DC, силовые контакты работают только с переменным током
• Защита IP20 не позволяет использовать в условиях высокой влажности, пыли или на открытом воздухе
• Отсутствие реверса - нельзя применять там, где требуется изменение направления вращения двигателя
• Один вспомогательный контакт - недостаточно для сложных схем с блокировками; требуются дополнительные устройства

Примеры использования

• Управление трехфазным асинхронным двигателем мощностью до 15 кВт (например, насос или вентилятор)
• Коммутация группы светодиодных светильников в производственном помещении
• Подключение конденсаторной батареи для повышения коэффициента мощности
• Работа в качестве исполнительного элемента в панели управления станком с PLC

Практические советы

• Выбирая контактор КМ-102, проверьте соответствие нагрузки режиму AC-3 - максимальная мощность 15 кВт при пуске двигателя
• Для длительной службы используйте качественные провода и плотно затягивайте винтовые зажимы - плохой контакт вызывает нагрев
• Если нужна защита от пыли или влаги - установите контактор внутри закрытого корпуса с уровнем защиты IP54+
• Не путайте с аналогами других серий - КМ-102 имеет специфическую габаритную форму и клеммы, несовместимые с другими производителями
• Артикул 22021dek - единственный номер для заказа этого варианта; другие версии КМ-102 имеют другую комбинацию контактов или напряжения катушки
