Контактор 32А 48В_АС АС3_ АС4 1НО+1НЗ КМ-102 | 21926DEK DEKraft APC

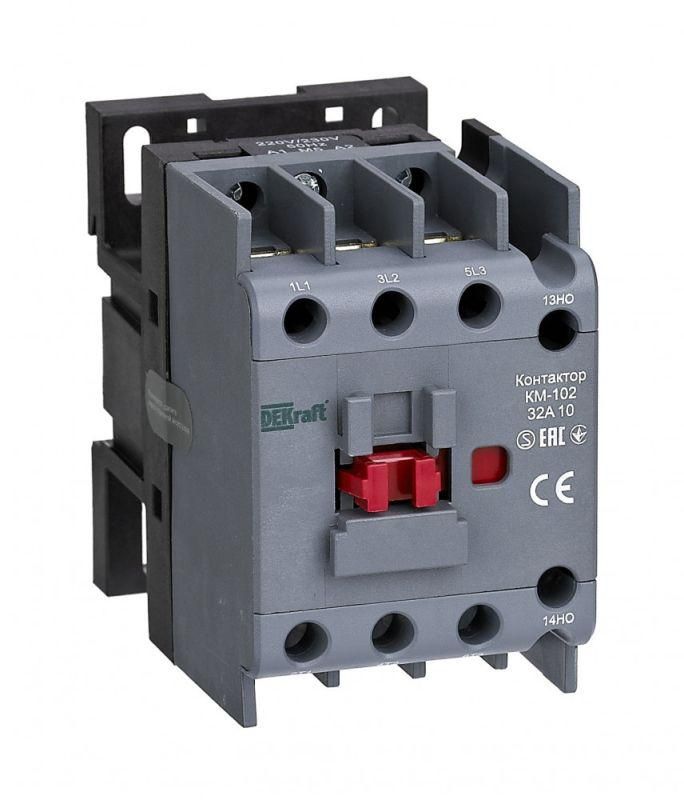

Контактор 32А 48В переменного тока АС3 АС4 1нормально-открытый + 1нормально-замкнутый КМ-102 от DEKraft предназначен для удалённого включения и отключения электрических цепей с высокой нагрузкой - например, асинхронных двигателей. Этот контактный аппарат надёжно работает в системах автоматизации, где требуется частая коммутация при напряжении до 690 В. Артикул 21926dek соответствует серийной модели КМ-102, которая отличается компактностью и совместимостью со стандартными DIN-рейками.

Назначение и область применения

Контактор 32А 48В переменного тока АС3 АС4 1нормально-открытый + 1нормально-замкнутый КМ-102 используется для дистанционного управления силовыми цепями. Он применяется в системах автоматического пуска и останова асинхронных , управляемых контроллерами, терморегуляторами или кнопочными пунктами. Подходит для работы с нагревательными элементами, насосами, вентиляторами, конвейерами и другим оборудованием, требующим коммутации тока до 32 А.

Технические характеристики

• Тип тока: Переменный (AC) - оптимизирован для сетей 50/60 Гц
• Номинальный ток: 32 А при классе AC3 (пуск и останов асинхронных двигателей)
• Напряжение катушки управления: 48 В переменного тока - безопасный уровень для контрольных цепей
• Количество контактов: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ) - доступны для сигнализации и логических схем
• Номинальная мощность двигателя: До 15 кВт - рассчитан на запуск типичных трёхфазных двигателей
• Степень защиты: IP20 - защищает от прикосновений к токоведущим частям, но не от пыли и влаги
• Способ монтажа: На DIN-рейку типа TS35 - совместим с большинством распределительных щитов
• Гарантия: 3 года - подтверждает устойчивость конструкции к механическому износу

Совместимость и монтаж

Контактор КМ-102 легко фиксируется на стандартной DIN-рейке шириной 35 мм. Для подключения используются винтовые зажимы: входные и выходные клеммы для силовой цепи расположены сверху, клеммы катушки - сбоку. Управление осуществляется через 48 В переменного тока - можно использовать преобразователи, импульсные модули или реле PLC. Дополнительные контакты НО и НЗ позволяют передавать сигналы в системы контроля без внешних устройств. Монтировать рекомендуется в закрытом шкафе, так как степень защиты IP20 не обеспечивает герметичность.

Безопасность и стандарты

Контактор 32А 48В переменного тока АС3 АС4 1нормально-открытый + 1нормально-замкнутый КМ-102 соответствует требованиям IEC 60947-4-1 для контакторов средней мощности. Конструкция предотвращает самопроизвольное включение благодаря механизму гашения дуги. Примечание: хотя заявлено наличие защитных крышек в описании производителя, они не указаны в составе комплекта - необходимо проверить заказываемую партию.

Преимущества

• Увеличенный ресурс коммутаций за счёт качественных материалов контактов
• Чёткая визуальная индикация положения якоря (по состоянию рычага)
• Высокая помехоустойчивость катушки управления при колебаниях сети +-10%
• Лёгкий доступ к контактам для обслуживания без демонтажа с рейки
• Поддержка как основной, так и вспомогательной функциональности (НО+НЗ) в одном корпусе

Ограничения применения

• Не взрывоопасных зонах - отсутствует взрывозащита
• Работает только при температуре окружающей среды от –25C до +55C
• IP20 не защищает от брызг воды, пыли и агрессивных паров - нельзя устанавливать вне помещений или в сырых местах
• Не подходит для постоянного включения более 10 часов - возможен перегрев при длительном режиме
• Катушка 48 В несовместима с системами на 24 В или 220 В - требуется точное соответствие напряжения

Примеры использования

• Автоматизация конвейера: управление двигателем через PLC с использованием одного НО-контакта для сигнала “работает”
• Система вентиляции: включение вытяжки по таймеру с помощью 48 В реле, связанного с катушкой КМ-102
• Циркулярная пилы: аварийная остановка по датчику давления - НЗ-контакт разрывает питание при срабатывании
• Обогревательный контур: периодическое включение ТЭНа с частотой до 1000 циклов в день

Практические советы

• Выбирая КМ-102, обязательно проверьте, что ваш источник управления даёт именно 48 В переменного тока - постоянный ток вызовет отказ катушки
• При подключении силовых проводов используйте жилы сечением 4–10 мм2 - слишком толстые провода плохо войдут в клеммы
• Для увеличения долговечности не включайте контактор при максимальной нагрузке - лучше применять мягкое пусковое оборудование
• Если нужна защита от пыли и влаги - выберите модель с крышкой или смонтируйте весь контактор внутри IP54-ящика
• Проверяйте состояние контактов каждые 6 месяцев при активной работе - окисление снижает надёжность коммутации
