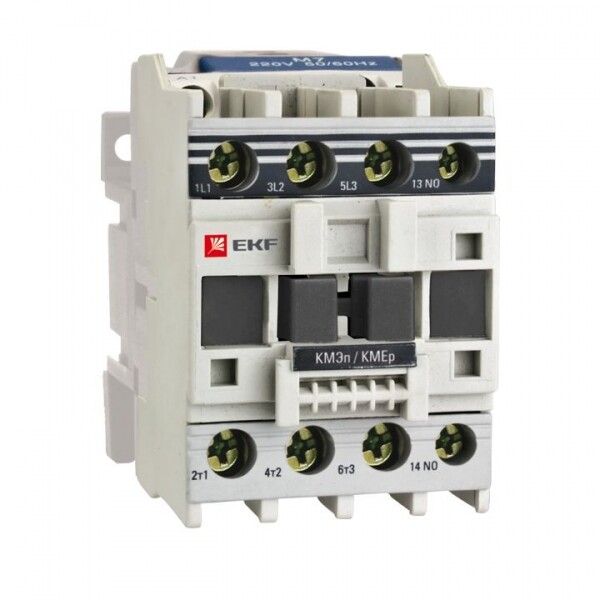

Контактор малогабаритный КМЭп 12А 110В DC 1NC EKF PROxima | ctr-s-12-110-nc-p

Контактор малогабаритный КМЭп 12А 110В DC 1NC от EKF серии PROxima - компактное устройство для дистанционного включения и отключения нагрузки до 12 А постоянного тока. Подходит для автоматизации оборудования, где важны надежность и экономия места.

Назначение и область применения

Контактор малогабаритный КМЭп 12А 110В DC 1NC используется для коммутации цепей постоянного тока с номинальным током до 12 А. Он применяется в системах управления: станках, конвейерах, системах освещения, зарядных устройствах, промышленной автоматике. Устройство управляет нагрузкой через слаботочную цепь катушки 110 В DC, что позволяет использовать его совместно с PLC, реле и кнопочными постами.

Технические характеристики

• Род тока: постоянный (DC)
• Напряжение катушки управления: 110 В DC
• Номинальный ток главных контактов: 12 А
• Количество полюсов: 3
• Количество нормально открытых (НО) контактов: 3
• Количество нормально закрытых (НЗ) контактов: 1
• Номинальная мощность: 5 кВт
• Тип подключения: винтовые зажимы
• Максимальное сечение кабеля: 25 мм2
• Степень защиты: IP20 - защищён от прикосновений и крупной пыли, но не от брызг воды
• Способ монтажа: крепление на DIN-рейку 35 мм
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, умеренный и холодный климат, допускается повышенная влажность
• Гарантийный срок: 84 месяца
• Соответствие стандарту: ГОСТ Р 50030.4.1-2002

Совместимость и монтаж

Контактор малогабаритный КМЭп 12А 110В DC 1NC легко устанавливается на стандартную DIN-рейку. Для подключения используются винтовые зажимы - подходят как медные, так и алюминиевые провода сечением до 25 мм2. Обязательно затягивать винты усилием, соответствующим рекомендациям производителя, чтобы избежать перегрева. Катушка управления рассчитана исключительно на 110 В постоянного тока - подключение к переменному току или другому напряжению вызовёт выход из строя.

Безопасность и стандарты

Контактор сертифицирован по ГОСТ Р 50030.4.1-2002, который регламентирует требования к контактным аппаратам для управления электродвигателями и другими нагрузками. Степень защиты IP20 обеспечивает безопасность при установке внутри щитов - предотвращает случайное прикосновение к токоведущим частям, но не защищает от влаги. Применение вне герметичных шкафов не допускается.

Преимущества

• Компактные габариты - удобен для плотной сборки распределительных щитов
• Высокий ресурс коммутаций благодаря качественной механике магнитной системы
• Поддержка коммутации алюминиевых и медных проводов - универсальность подключения
• Длительная гарантия - 84 месяца, что свидетельствует о высокой надёжности
• Чёткая логика работы: при подаче напряжения - замыкание, при отключении - размыкание

Ограничения применения

• Не предназначен для работы во влажной среде, на улице или в помещениях с риском попадания жидкости - IP20 недостаточно
• Не подходит для реверсивных схем - конструкция нереверсивная
• Не рекомендуется для частых включений/выключений более 1200 раз в час - возможен износ контактов
• Катушка требует точного напряжения 110 В DC - отклонение +-10 % снижает надёжность срабатывания

Примеры использования

• Управление нагревателями постоянного тока в термических камерах
• Включение/отключение LED-освещения в промышленном оборудовании
• Автоматизация линии подачи материалов с использованием PLC
• Контроль питания насосов в системах автономного водоснабжения

Практические советы

• Перед монтажом проверьте соответствие напряжения катушки - 110 В DC. Использование переменного тока повредит устройство.
• При подключении алюминиевых проводов используйте переходные наконечники и равномерно затягивайте винты - алюминий деформируется быстрее меди.
• Для увеличения срока службы избегайте перегрузок - рабочий ток лучше держать ниже 9–10 А при длительной работе.
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивной эксплуатации - окисление или подгорание снижают надёжность.
• Контактор КМЭп 12А 110В DC 1NC от EKF серии PROxima хорошо сочетается с модульными реле и автоматическими выключателями того же бренда - упрощает проектирование щита.
