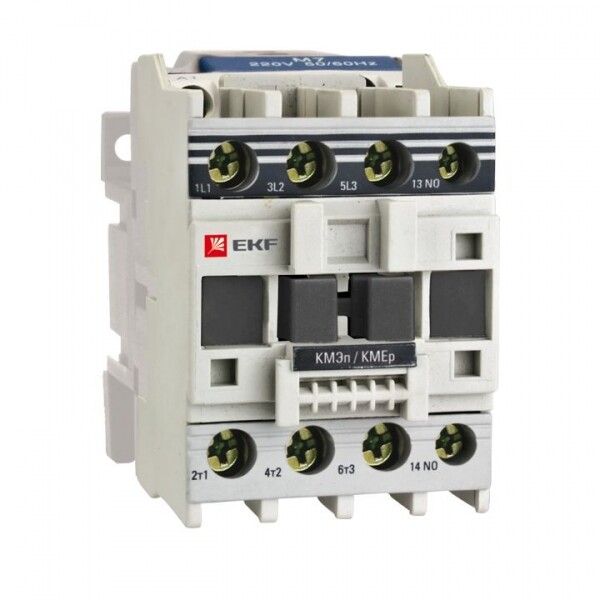

Контактор малогабаритный КМЭп 12А 220В DC 1NC EKF PROxima | ctr-s-12-220-nc-p

Контактор малогабаритный КМЭп 12А 220В DC 1NC 1НЗ от EKF серии PROxima - компактное устройство для дистанционного включения и отключения нагрузки постоянного тока до 12 А, подходящее для автоматизации оборудования на DIN-рейке.

Назначение и область применения

Контактор малогабаритный КМЭп 12А 220В DC 1NC 1НЗ используется для коммутации цепей постоянного тока в системах автоматического управления. Подходит для управления двигателями, нагревательными элементами, светильниками и другими потребителями с номинальной мощностью до 5 кВт. Часто применяется в пультах управления, станках, конвейерах, системах освещения и промышленной автоматики.

Технические характеристики

• Род тока: постоянный (DC)
• Напряжение катушки управления: 220 В
• Номинальный ток контактов: 12 А
• Номинальная мощность: 5 кВт
• Количество нормально открытых (НО) контактов: 3
• Количество нормально закрытых (НЗ) контактов: 1
• Тип подключения: винтовые зажимы
• Максимальное сечение кабеля: 25 мм2
• Способ монтажа: крепление на DIN-рейку
• Степень защиты: IP20 (защита от прикосновений и крупных предметов, но не от пыли и воды)
• Климатическое исполнение: УХЛ4 (работает при температуре от −40 C до +40 C, умеренный и холодный климат)
• Гарантийный срок: 84 месяца
• Соответствие стандарту: ГОСТ Р 50030.4.1-2002

Совместимость и монтаж

Контактор малогабаритный КМЭп 12А 220В DC 1NC 1НЗ совместим со всеми стандартными DIN-рейками типа TS35. Для установки достаточно защелкнуть его на рейку - дополнительные крепления не требуются. Подключение проводов осуществляется через винтовые зажимы: допускаются как медные, так и алюминиевые провода сечением до 25 мм2. Перед затяжкой рекомендуется проверить надежность фиксации проводника - перегрузка или плохой контакт могут вызвать перегрев.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1-2002, который регламентирует безопасность и функциональность аппаратов управления. Защита IP20 исключает доступ к токоведущим частям при случайном прикосновении, но не обеспечивает герметичность - поэтому устройство следует устанавливать внутри щитов или закрытых корпусов, защищающих от пыли и влаги.

Преимущества

• Высокая надежность благодаря механической прочности конструкции и качественным материалам контактов
• Компактные габариты позволяют экономить место в распределительных шкафах
• Поддержка коммутации как меди, так и алюминия - снижает стоимость монтажа
• Длительный гарантийный срок (7 лет) указывает на высокую долговечность
• Четкая и предсказуемая работа: срабатывание при подаче 220 В DC, отпускание при ее снятии

Ограничения применения

• Не предназначен для работы в условиях повышенной запыленности, влажности или на открытом воздухе - степень защиты IP20 недостаточна
• Не подходит для реверсивных схем - контактор нереверсивный
• Катушка рассчитана только на 220 В постоянного тока; использование переменного тока или другого напряжения приведёт к выходу из строя
• Не рекомендуется для частых включений/выключений более 1200 раз в час - возможен быстрый износ контактов

Примеры использования

• Управление двигателем постоянного тока в конвейерной линии
• Включение/отключение светодиодных ламп в системе аварийного освещения
• Коммутирование нагревательных элементов в термокамере
• Автоматизация питания насосов в системах водоснабжения
• Интеграция в PLC-системы как исполнительное устройство

Практические советы

• Перед монтажом проверьте соответствие напряжения катушки (220 В DC) - неверное питание выведет контактор из строя
• При использовании алюминиевых проводов используйте переходные наконечники и равномерно затягивайте винты - алюминий деформируется легче меди
• Не перегружайте контакты - максимальный ток 12 А, даже если мощность нагрузки ниже 5 кВт, превышение тока вызовет оплавление контактов
• При сборке схемы убедитесь, что цепь управления (катушка) и силовая цепь (контакты) не имеют общих точек заземления, чтобы избежать помех
• Для длительной службы периодически проверяйте состояние контактов - особенно при работе с индуктивными нагрузками
