Контактор малогабаритный КМЭп 50А 24В DC 1NO 1NC EKF PROxima | ctr-s-50-24-nc-p

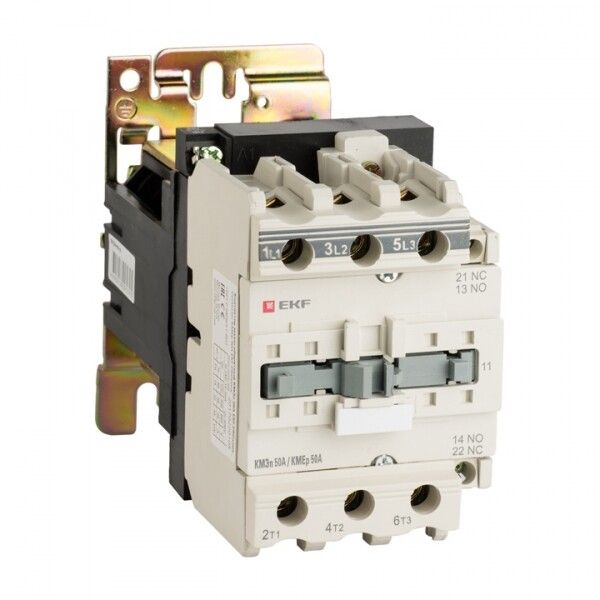

Контактор малогабаритный КМЭп 50А 24В DC 1НО 1НЗ от EKF серии PROxima - это компактное устройство для дистанционного включения и отключения нагрузки до 50 А постоянного тока. Подходит для управления двигателями, нагревательными элементами и другими потребителями в распределительных щитах с монтажом на DIN-рейку.

Назначение и область применения

Контактор малогабаритный КМЭп 50А 24В DC 1НО 1НЗ используется для коммутации силовых цепей постоянного тока в системах автоматизации. Его применяют в промышленном оборудовании: станках, конвейерах, системах вентиляции, насосах и других устройствах, где требуется частое включение/выключение под нагрузкой. Устройство управляет нагрузкой через слаботочную цепь 24 В постоянного тока, что позволяет использовать его совместно с PLC, реле времени и кнопочным постом.

Технические характеристики

• Номинальный ток: 50 А (при напряжении до 440 В переменного тока, 30 В постоянного тока)
• Напряжение катушки управления: 24 В постоянного тока (DC)
• Число силовых полюсов: 3
• Количество нормально открытых (НО) контактов: 4
• Количество нормально закрытых (НЗ) контактов: 1
• Номинальная мощность: 22 кВт (переменный ток, 380 В)
• Тип подключения: винтовые зажимы
• Максимальное сечение кабеля: 25 мм2
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Способ монтажа: на DIN-рейку (по стандарту EN 60715)
• Климатическое исполнение: УХЛ4 (работает при температуре от −40 C до +55 C, в условиях повышенной влажности)
• Гарантийный срок: 84 месяца
• Соответствие стандарту: ГОСТ Р 50030.4.1-2002

Совместимость и монтаж

Контактор малогабаритный КМЭп 50А 24В DC 1НО 1НЗ устанавливается на стандартную DIN-рейку шириной 35 мм. Для фиксации достаточно защелкнуть корпус на рейке - никаких дополнительных креплений не требуется. Также возможна установка на монтажную панель с помощью отверстий в основании. Винтовые зажимы рассчитаны на медные провода сечением до 25 мм2. Для надежного соединения рекомендуется использовать наконечники типа НШВИ. Дополнительные контакты можно подключить к внешним цепям управления - они расположены сверху и имеют рифлёную поверхность для лучшего контакта.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1-2002, который регламентирует безопасность аппаратов управления для электроустановок. Защита IP20 исключает случайный доступ к токоведущим частям, но не обеспечивает защиту от пыли и влаги - поэтому устройство следует устанавливать внутри закрытых щитов. Применение в средах с взрывоопасной пылью, агрессивными газами или брызгами воды запрещено.

Особенности конструкции

• Корпус и подвижная траверса изготовлены из термостойкой пластмассы - выдерживают перегрев при длительной нагрузке.
• Тарельчатые зажимы обеспечивают плотный контакт даже при вибрациях и многократных циклах.
• Мостиковый контакт способствует быстрому гашению электрической дуги - продлевает срок службы контактов.
• Самопозиционирующиеся подвижные контакты имеют сферическую форму и подпружинены - автоматически выравниваются при замыкании, снижают риск “пригорания”.
• Магнитная система с резиновыми демпферами снижает уровень шума при срабатывании.
• Сердечник из высококачественной электротехнической стали с минимальными вихревыми потерями повышает энергоэффективность.
• На корпусе предусмотрена маркировочная площадка - удобно подписывать функциональное назначение в щите.

Преимущества

• Высокая коммутационная износостойкость - до 1 млн операций при номинальной нагрузке.
• Надежное присоединение проводов благодаря тарельчатым зажимам и рифлёным поверхностям дополнительных контактов.
• Устойчивость к перепадам температуры и влажности в пределах UHL4.
• Долгий гарантийный срок - 7 лет - подтверждает качество сборки и материалов.
• Компактные габариты позволяют экономить место в щитах.

Ограничения применения

• Не предназначен для работы в условиях повышенной запылённости, сырости или воздействия химических веществ - требует установки в герметичный щит.
• Не поддерживает реверсирование - нельзя использовать для изменения направления вращения двигателей.
• Катушка работает только от постоянного тока 24 В - не совместима с сетью 220 В AC без преобразователя.
• Максимальное сечение кабеля - 25 мм2; более толстые провода не войдут в зажимы.
• Не имеет механической блокировки - не подходит для применений, требующих интерлокинга между несколькими контактами.

Примеры использования

• Управление трехфазным электродвигателем 22 кВт в системе автономного водоснабжения.
• Включение нагревательных элементов в сушильной камере по сигналу от PLC.
• Автоматический запуск вентилятора после достижения заданной температуры.
• Коммутирование цепей питания LED-освещения в производственных помещениях.

Практические советы

• Перед монтажом проверьте соответствие напряжения катушки - 24 В DC. Подача 220 В AC вызовет немедленный выход из строя.
• При подключении силовых проводов используйте наконечники - это повысит долговечность соединения и снизит риск перегрева.
• Для контроля состояния контактора в щите используйте маркировочную площадку - пишите номер цепи или функцию (например, “Pump_1”).
• Если контактор установлен рядом с источниками тепла (часто встречающимися в щитах), убедитесь, что температура окружающей среды не превышает +55 C.
• При использовании в системах с частыми включениями (более 1000 раз в день) периодически проверяйте состояние контактов - особенно при индуктивных нагрузках.
