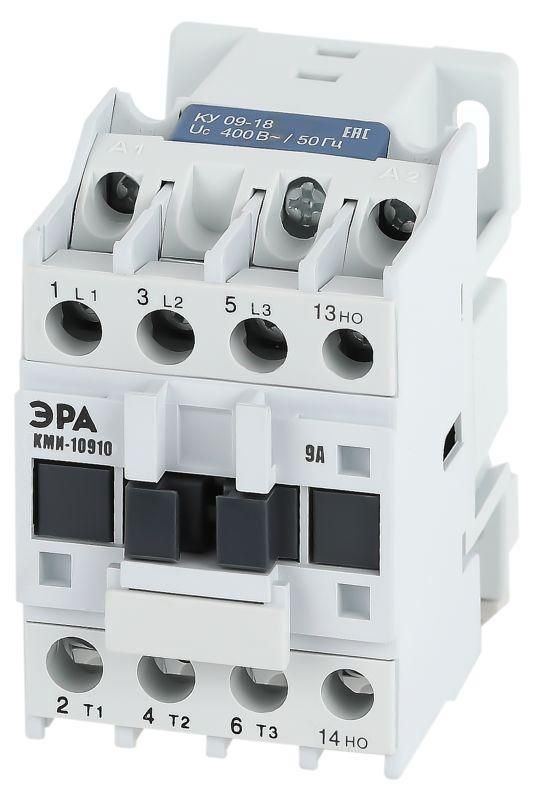

Контактор PRO KKM11-009-400-10-E КМИ-10910 9А 400В/АС3 1НО | Б0050427 ЭРА

Контактор КМИ-10910 9А 400В/АС3 1НО - это вспомогательный контактный аппарат переменного тока, предназначенный для коммутации слаботочных управляющих цепей в системах автоматизации. Бренд ЭРА выпускает эту модель как часть серии малогабаритных контакторов КМИ, подходящих для монтажа на DIN-рейку и работы в промышленной среде.

Назначение и область применения

Контактор КМИ-10910 9А 400В/АС3 1НО используется для дистанционного включения и выключения слаботочных цепей управления, таких как реле, сигнализация, кнопочные посты или PLC-устройства. Он не управляет самой силовой нагрузкой, а передаёт сигнал через один замыкающий контакт (1НО). Подходит для систем с напряжением управления до 400 В переменного тока. Применяется в панелях управления станков, конвейеров, насосов, систем освещения и нагрева, где требуется надёжная изоляция между управляющей и силовой цепью.

Технические характеристики

• Род тока: переменный (AC)
• Номинальный рабочий ток: 9 А
• Номинальное напряжение управления: 400 В AC
• Количество нормально открытых (НО) контактов: 1
• Тип подключения вспомогательных цепей: винтовые зажимы
• Способ монтажа: на DIN-рейку или с помощью винтов
• Количество вспомогательных замыкающих контактов: 1

Совместимость и монтаж

Контактор КМИ-10910 9А 400В/АС3 1НО совместим с DIN-рейками типа TS35 (EN 60715). Устанавливается защёлкиванием на рейку - достаточно плотно придавить до щелчка. Для фиксации можно использовать два винта (по бокам корпуса), что повышает устойчивость при вибрациях. Винтовые зажимы рассчитаны на провода сечением до 2,5 мм2. Перед подключением убедитесь, что напряжение на катушке соответствует 400 В AC - применение при другом напряжении приведёт к отказу или перегреву.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-5-1 для вспомогательных контактов и IEC 60947-4-1 для контакторов категории АС-1 и АС-3. Материалы корпуса - самозатухающие термопласты, обеспечивают безопасную работу при температуре от -25C до +60C. Отсутствие открытых токоведущих частей снижает риск поражения током при установленном устройстве.

Преимущества

• Узкий корпус - экономит место на DIN-рейке
• Чёткая механическая индикация положения контактов (визуальное определение состояния)
• Высокая долговечность: до 1 млн операций при номинальной нагрузке
• Стандартная совместимость с другими компонентами серии КМИ

Ограничения применения

• Не предназначен для управления силовыми цепями выше 9 А - для этого нужны основные контакты контактора другой модели
• Запрещено использование в цепях постоянного тока - катушка рассчитана исключительно на 400 В AC
• Не рекомендован для высокочастотных переключений более 120 раз в час - возможен быстрый износ контактов
• Не имеет защиты от внешних воздействий (IP-класс не указан); требует установки внутри закрытых шкафов

Примеры использования

• Подключение к выходу ПЛК для включения реле времени или светового индикатора
• Формирование обратной связи в системе управления двигателем - сигнал “двигатель запущен”
• Коммутирование цепи аварийной остановки через кнопку “Стоп” в распределительном шкафу
• Управление реле безопасности в системах конвейера

Практические советы

• При монтаже на DIN-рейку проверьте, чтобы контакт был полностью защёлкнут - слабая фиксация вызывает искрение и перегрев
• Не затягивайте винтовые зажимы слишком сильно - это повредит медные жилы и снизит надёжность контакта
• Если нужен размыкающий контакт (NC), выбирайте другие модификации серии КМИ - эта модель имеет только НО
• Для длительной работы в условиях повышенной влажности используйте герметичные шкафы IP54 и выше
• Контактор КМИ-10910 9А 400В/АС3 1НО часто применяется параллельно с основным контактором КМИ того же ряда - убедитесь, что они совпадают по габаритам и типу крепления
