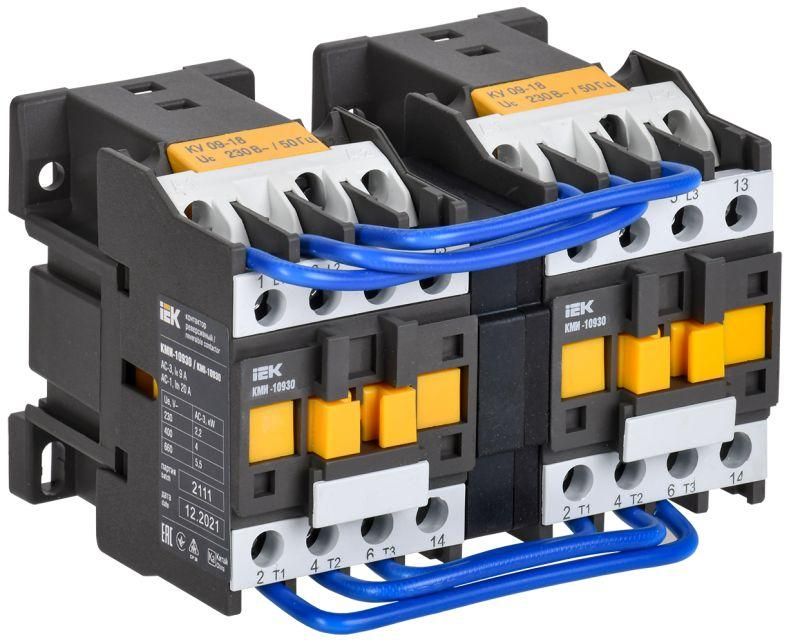

Контактор реверсивный КМИ-10930 9А 230В AC-3 IEK (ИЭК) KKM13-009-230-20-1

Контактор КМИ-10930 реверс 9А 230В/АС3 2НО от IEK предназначен для дистанционного управления и реверсирования асинхронных двигателей, а также переключения слаботочных нагрузок. Этот реверсивный контактор обеспечивает надёжную коммутацию в промышленной автоматике и легко интегрируется в системы управления благодаря встроенной механической блокировке.

Назначение и область применения

Контактор КМИ-10930 реверс 9А 230В/АС3 2НО используется для:

• Пуска, остановки и изменения направления вращения асинхронных электродвигателей;
• Управления цепями освещения, нагревательными элементами и другими малоиндуктивными нагрузками;
• Автоматизации оборудования: вентиляторов, насосов, тепловых завес, кран-балок, станков, печей;
• Систем автоматического ввода резерва (АВР).

Подходит для средних и крупных предприятий, где требуется частое переключение нагрузок и безопасное реверсирование.

Технические характеристики

• Тип тока: переменный (AC), 230 В - оптимально для сетей с напряжением 220–240 В;
• Номинальный рабочий ток: 9 А при категории применения AC-3 - рассчитан на запуск и работу асинхронных двигателей;
• Номинальная мощность: до 4 кВт - позволяет управлять двигателями этой мощности без перегрузки;
• Тип присоединения: винтовые зажимы - удобны для подключения медных проводов сечением до 2,5 мм2;
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли - требует установки в закрытый щит;
• Срок службы: 15 лет - при соблюдении условий эксплуатации и номинальных нагрузок;
• Конструкция: реверсивный - содержит два взаимоблокируемых контакта, исключающих одновременное включение противоположных направлений.

Совместимость и монтаж

Контактор КМИ-10930 реверс 9А 230В/АС3 2НО совместим с контактными устройствами серии КМИ от IEK. Устанавливается на DIN-рейку шириной 35 мм. Для работы необходим внешний управляющий сигнал 230 В AC - подключается к катушке через кнопочные станции или PLC. Механическая блокировка предотвращает одновременное замыкание нормально открытых контактов, что делает его безопасным для реверса без дополнительных реле.

Не используйте с высокой индуктивностью (например, трансформаторами) - категория AC-3 предназначена только для двигателей и аналогичных нагрузок.

Безопасность и стандарты

Контактор КМИ-10930 реверс 9А 230В/АС3 2НО соответствует:

• ГОСТ Р 50030.4.1-2012 (эквивалент МЭК 60947-4-1:2009);
• Имеет сертификат соответствия РОСС CN.ME86.B00144.

Произведён в соответствии с требованиями безопасности для промышленного электрооборудования. Сертификация гарантирует соответствие параметрам изоляции, термической стойкости и долговечности.

Преимущества

• Встроенная механическая блокировка - исключает риск короткого замыкания при реверсе;
• Заводские шины - позволяют быстро соединить несколько контакторов без дополнительной проводки;
• Высокая надёжность - срок службы 15 лет при правильном использовании;
• Компактные габариты - экономят место в распределительных щитах;
• Простота монтажа - винтовые зажимы и DIN-рейка обеспечивают быстрое подключение.

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли или на открытом воздухе - степень защиты IP20 не допускает воздействия окружающей среды;
• Не подходит для управления высокоиндуктивными нагрузками (трансформаторы, соленоиды) - категория AC-3 ограничивает применение только двигателями и осветительными/нагревательными цепями;
• Требуется внешнее питание 230 В AC для катушки - нельзя использовать с постоянным током или низковольтными управляющими сигналами (например, 24 В DC);
• Не рекомендован для частого включения более 600 раз в час - возможен износ контактов.

Примеры использования

• Реверсивный пуск вентилятора в системе вентиляции - изменение направления потока воздуха;
• Управление насосом в системе охлаждения - переключение между режимами подачи и откачки;
• Кран-балка с двумя направлениями движения - реверс при перемещении груза;
• Тепловая завеса с функцией принудительного отключения и реверса вентилятора;
• Система АВР - переключение между основным и резервным источником питания.

Практические советы

• Выбирайте контактор КМИ-10930 реверс 9А 230В/АС3 2НО только для нагрузок ≤4 кВт - превышение вызывает перегрев и выход из строя;
• Проверяйте посадочный диаметр провода - максимальное сечение - 2,5 мм2; большие жилы не войдут в зажим;
• Устанавливайте в закрытый металлический щит - IP20 не защищает от брызг и пыли;
• При сборке с другим контактором используйте заводские шины - это снижает количество точек соединения и повышает надёжность;
• Не забывайте проверять механическую блокировку перед первым включением - она должна свободно работать без заеданий.
