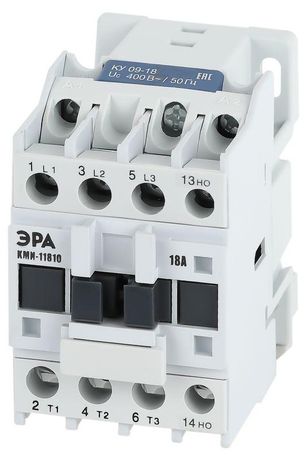

Контактор PRO KKM11-018-400-10-E КМИ-11810 18А 400В/АС3 1НО | Б0050435 ЭРА

Контактор КМИ-11810 18А 400В/АС3 1НО от ЭРА предназначен для дистанционного включения и выключения электрических цепей с нагрузкой до 18 А. Этот вспомогательный контактор используется в системах автоматизации, где требуется надёжное управление маломощными нагрузками через сигнал с управляющей цепи 400 В. Артикул б0050435 соответствует модели из серии КМИ, рассчитанной на применение в промышленном оборудовании.

Назначение и область применения

Контактор КМИ-11810 18А 400В/АС3 1НО применяется для коммутации слаботочных и среднегрузовых цепей переменного тока. Он подходит для управления:

• электродвигателями с короткозамкнутым ротором (категория применения АС-3);
• цепями освещения;
• нагревательными элементами;
• другими малоиндуктивными нагрузками (категория АС-1).

Из-за наличия одного вспомогательного замыкающего контакта часто используется в схемах автоподдержания (самоблокировки) или передачи сигнала состояния в PLC и другие устройства управления.

Технические характеристики

• Род тока: переменный (AC)
• Номинальный рабочий ток: 18 А при напряжении до 400 В (класс АС-3)
• Напряжение управления: 400 В AC
• Количество замыкающих вспомогательных контактов: 1 (НО – нормально открытый)
• Тип подключения вспомогательных цепей: винтовые зажимы
• Способ монтажа: на DIN-рейку или с помощью винтовых креплений

Устройство не имеет катушки постоянного тока - работает исключительно на переменном напряжении. Максимальная коммутируемая мощность определяется типом нагрузки: для двигателей - до 18 А, для нагрева - выше за счёт меньшего реактивного сопротивления.

Совместимость и монтаж

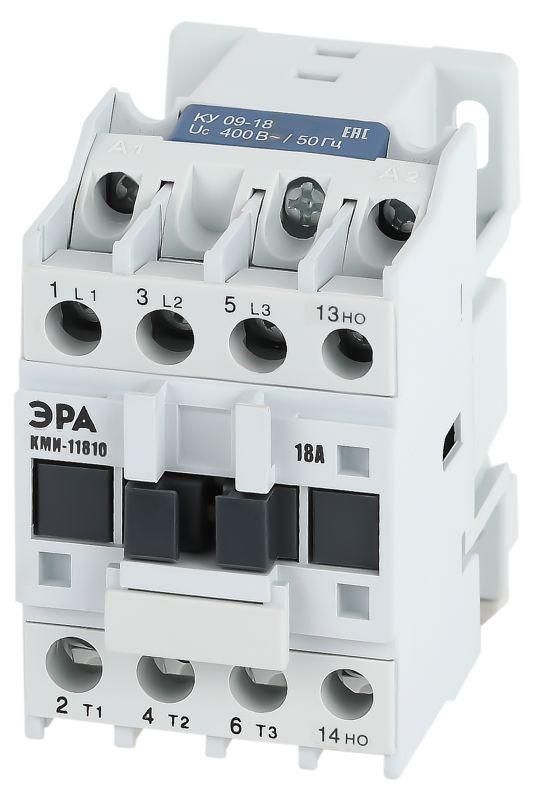

Контактор КМИ-11810 18А 400В/АС3 1НО совместим с любой стандартной DIN-рейкой типа TS35. Устанавливается легко: фиксируется щелчком на рейке или закручивается двумя винтами. Подключение управляющей цепи - к клеммам A1/A2, силовые контакты - к L1–L3 и T1–T3. Вспомогательный контакт (NO) доступен на отдельной паре клемм - для подключения сигнализации или самоблокировки.

Не требует внешнего демпфера или защиты от перенапряжений при работе с резистивными нагрузками. Для индуктивных нагрузок рекомендуется установить RC-цепь или варистор на выходе.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 50030.4.1 и IEC 60947-4-1. Обеспечивает класс защиты IP20 - не предназначен для работы во влажных или запылённых условиях без корпуса. Сертифицирован для применения в промышленных электроустановках до 1000 В AC.

Преимущества

• Малые габариты - удобен для компактных шкафов управления
• Надёжное винтовое подключение - снижает риск ослабления контактов при вибрациях
• Один вспомогательный контакт достаточен для большинства базовых схем автоматики
• Совместим с широкой линейкой контакторов КМИ - позволяет унифицировать запчасти

Ограничения применения

• Не подходит для постоянного тока - катушка рассчитана только на 400 В AC
• Один вспомогательный контакт - нельзя использовать в схемах, требующих одновременно NO и NC
• Нет встроенной защиты от перегрузки - необходимо применять тепловое реле при управлении двигателями
• IP20 - не допускается установка в открытом виде на улице или в сырых помещениях без дополнительной герметизации

Примеры использования

• Автоматический пуск насоса в системе водоснабжения - контактор включает двигатель по команде от датчика давления
• Управление освещением в цеху - включение/выключение света по расписанию через PLC
• Цепь самоблокировки в пульте управления станком - вспомогательный контакт замыкает цепь управления после старта
• Подключение нагревателя в термокамере - управление температурой через реле времени

Практические советы

• Проверьте соответствие напряжения управления (400 В) - использование 220 В вызовет отказ срабатывания
• При монтаже на DIN-рейку убедитесь, что контактор плотно защёлкнулся - проверьте щелчок
• Затягивайте винты клемм усилием 0,5–0,7 Нм - переусилие повредит пластик, недостаточное - вызовет нагрев
• Для длительной работы с двигателями обязательно используйте тепловое реле (например, РТЛ) - контактор не защищает от перегрузки
• Артикул б0050435 - это одна из самых распространённых моделей в линейке КМИ; при замене можно ориентироваться на аналоги с таким же током и числом контактов
