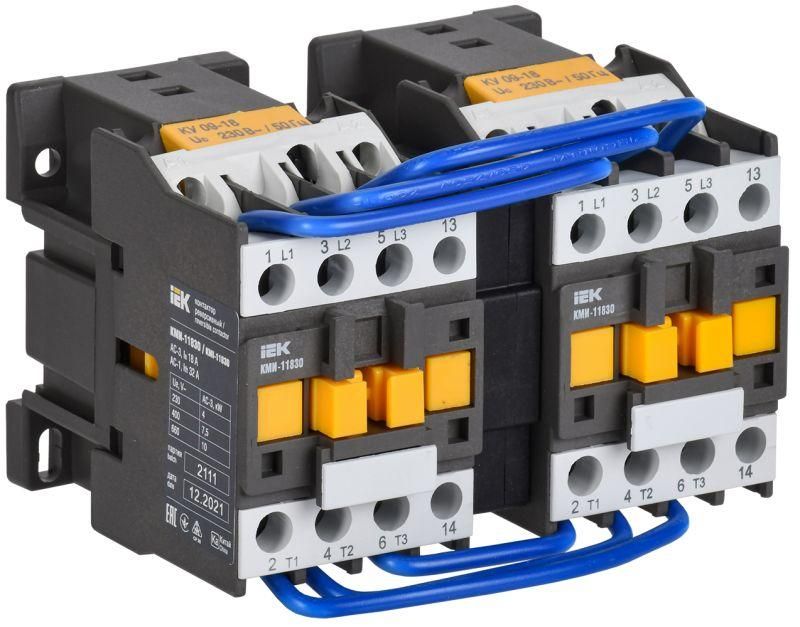

Контактор магнитный КМИ-11830 реверсивный 18А 230В AC-3 2НО IEK (ИЭК) KKM13-018-230-20-1

Контактор КМИ-11830 реверс 18А 230В/АС3 2НО от IEK предназначен для дистанционного управления и реверсирования асинхронных двигателей мощностью до 7,5 кВт. Этот реверсивный контактор обеспечивает безопасную переключаемую коммутацию в сетях переменного тока, особенно в системах, где требуется изменение направления вращения - например, в кран-балках, насосах или станках.

Назначение и область применения

Контактор КМИ-11830 реверс 18А 230В/АС3 2НО используется исключительно для реверсивного управления - то есть для изменения направления вращения электродвигателя. Он применяется там, где нужна частая смена направления работы: в лифтах, конвейерах, циркулярных пил, вентиляторах с регулируемой направленностью потока, насосах с обратной прокачкой, а также в системах АВР для переключения между основным и резервным источником.

Подходит для управления двигателями категории AC-3 (пусковые токи, длительная работа) и менее индуктивными нагрузками типа освещения или нагревателей (AC-1). Не предназначен для постоянного включения/выключения более 60 раз в час - это снижает срок службы.

Технические характеристики

• Род тока: переменный (AC)
• Номинальный рабочий ток: 18 А
• Напряжение питания катушки: 230 В AC
• Номинальная мощность: 7,5 кВт (при 380 В, 3 фазы)
• Тип присоединения: винтовые зажимы для проводов
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от крупных предметов, но не от пыли и влаги
• Срок службы: 15 лет при соблюдении режимов эксплуатации
• Количество нормально замкнутых (ЗН) и нормально разомкнутых (РО) контактов: 2 НО (нормально разомкнутых) - для силовой цепи; реверсивная схема требует двух контакторов в одном корпусе с блокировкой

Совместимость и монтаж

Контактор КМИ-11830 реверс 18А 230В/АС3 2НО имеет встроенные шины и механическую взаимоблокировку - это предотвращает одновременное включение обоих полюсов, что исключает короткое замыкание при реверсе. Монтировать можно на DIN-рейку шириной 35 мм. Подключение проводов - через винтовые зажимы: максимальное сечение жилы - 4 мм2 (медные), 2,5 мм2 (алюминиевые).

Необходимо использовать два таких контактора в паре: один для прямого вращения, второй - для обратного. Между ними должна быть установлена электрическая и механическая блокировка (уже реализована в этом устройстве). Убедитесь, что управляющее напряжение 230 В доступно на входе катушки - иначе контактор не сработает.

Безопасность и стандарты

Контактор КМИ-11830 реверс 18А 230В/АС3 2НО соответствует ГОСТ Р 50030.4.1-2012 (эквивалент МЭК 60947-4-1:2009). Прошёл сертификацию и имеет официальный сертификат соответствия РОСС CN.ME86.B00144. Это гарантирует соответствие требованиям безопасности, надёжности и долговечности в условиях промышленного использования.

Преимущества

• Встроенная механическая блокировка исключает риск короткого замыкания при реверсе
• Удобное винтовое присоединение - позволяет работать с медными и алюминиевыми проводами
• Высокий ресурс - 15 лет при правильном использовании
• Компактный форм-фактор - легко помещается в распределительные щиты
• Готовый комплект - не требует доп. элементов для базового реверса

Ограничения применения

• Не предназначен для работы в средах с высокой запылённостью, влажностью или агрессивными газами - степень защиты IP20 не обеспечивает герметичность
• Не рекомендован для частого включения/выключения свыше 60 циклов в час - это сокращает срок службы контактной группы
• Не подходит для управления двигателями выше 7,5 кВт - возможен перегрев и выход из строя
• Требует внешнего термореле или магнитного пускателя с тепловой защитой - сам по себе не имеет защиты от перегрузки
• Не работает при питании ниже 85% от номинала (не ниже ~195 В)

Примеры использования

• Кран-балка: переключение движения вперёд/назад
• Циркулярная пила: реверс для снятия опилок или сброса заклинившего материала
• Насосная система: смена направления подачи жидкости в технологическом процессе
• Вентиляция: реверс воздушного потока в сезонных системах
• Автоматический ввод резерва (АВР): переключение между двумя источниками питания с контролем направления

Практические советы

• При монтаже проверьте, чтобы все винты были плотно затянуты - слабый контакт вызывает нагрев и отказ
• Используйте только провода с подходящим сечением - превышение может повредить зажимы
• Для защиты от перегрузки обязательно подключите тепловое реле (например, ЛТР) последовательно с контактором КМИ-11830 реверс 18А 230В/АС3 2НО
• Не используйте этот контактор в качестве главного выключателя - он не рассчитан на ручное отключение под нагрузкой
• Проверяйте наличие 230 В на катушке перед включением системы - отсутствие напряжения - частая причина “невключения”
• При замене старого контактора - совпадают ли типы присоединения и количество контактов? КМИ-11830 реверс 18А 230В/АС3 2НО имеет специфическую схему - не заменяйте на обычный однонаправленный аналог
