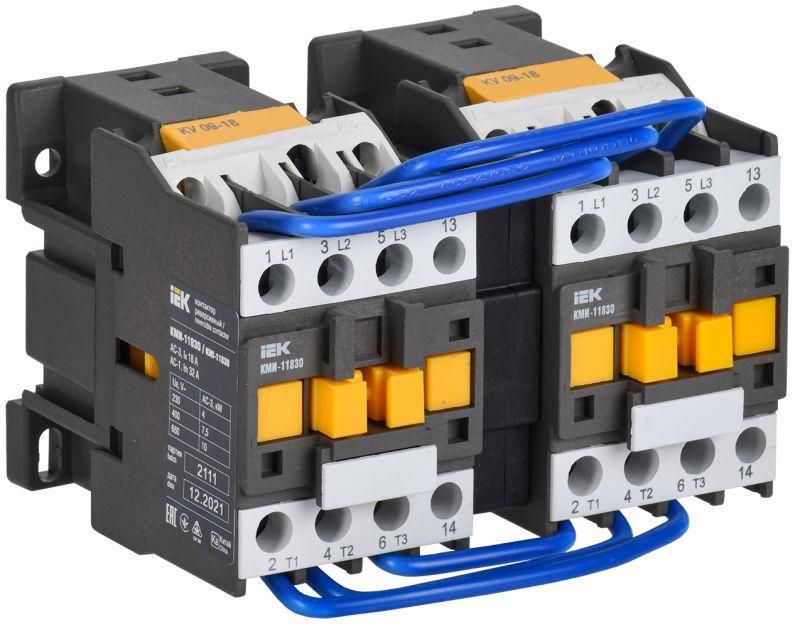

Контактор магнитный КМИ-11830 реверсивный 18А 400В AC-3 2НО IEK (ИЭК) KKM13-018-400-20-1

Контактор КМИ-11830 реверс 18А 400В/АС3 2НО от бренда IEK предназначен для дистанционного управления и реверсирования асинхронных двигателей мощностью до 7,5 кВт. Этот реверсивный контактор обеспечивает безопасную переключаемую коммутацию в промышленной автоматике и легко интегрируется в системы управления с помощью винтовых зажимов.

Назначение и область применения

Контактор КМИ-11830 реверс 18А 400В/АС3 2НО используется исключительно для реверсирования работы асинхронных электродвигателей - то есть для изменения направления вращения ротора. Подходит для частых пусков и остановок. Также применяется для управления цепями освещения, нагревательными элементами и другими малоиндуктивными нагрузками (категория AC-1).

• Управление насосами и вентиляторами
• Работа с кран-балками и станками
• Автоматический ввод резерва (АВР)
• Тепловые завесы и печи

Технические характеристики

• Род тока: переменный (AC)
• Номинальный рабочий ток: 18 А
• Напряжение питания катушки: 400 В
• Номинальная мощность: 7,5 кВт (при напряжении 400 В)
• Количество нормально открытых (НО) контактов: 2
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от крупных предметов, но не от пыли и воды
• Тип присоединения: винтовые зажимы
• Срок службы: 15 лет (при соблюдении условий эксплуатации)

Совместимость и монтаж

Контактор КМИ-11830 реверс 18А 400В/АС3 2НО устанавливается на DIN-рейку шириной 35 мм. Для работы требуется два таких контактора - один для прямого, второй для обратного направления вращения двигателя. Оба должны быть установлены рядом с механической блокировкой, которая предотвращает одновременное включение - это уже учтено производителем: блокировка встроена.

Подключение проводов - через винтовые зажимы. Максимальное сечение жилы - 4 мм2. Убедитесь, что все соединения плотно затянуты, чтобы избежать перегрева.

Безопасность и стандарты

Контактор КМИ-11830 реверс 18А 400В/АС3 2НО соответствует:

• ГОСТ Р 50030.4.1-2012 (эквивалент МЭК 60947-4-1:2009)
• Имеет сертификат соответствия РОСС CN.ME86.B00144

Произведён в соответствии с требованиями безопасности для промышленного оборудования. Применяется в условиях, где допускается наличие пыли, но не влажности или агрессивной среды.

Преимущества

• Встроенная механическая блокировка исключает риск короткого замыкания при реверсе
• Заводские шины позволяют упростить сборку силовой части в щите
• Высокая надёжность и долгий срок службы - 15 лет
• Совместим с большинством стандартных DIN-реек и комплектующих IEK

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, запылённости или агрессивной среды - степень защиты IP20 не позволяет использовать его вне закрытых щитов
• Не подходит для высоконагрузочных индуктивных устройств (например, трансформаторов или мощных реле)
• Требуется внешнее термическое реле для защиты двигателя от перегрузки - сам контактор не имеет встроенной защиты
• Напряжение управления фиксировано - 400 В; нельзя применять с сетью 220 В без преобразователя

Примеры использования

• На конвейере: реверс движения при необходимости перемещения груза назад
• В системе вентиляции: изменение направления потока воздуха
• На кран-балке: подъём и опускание груза с возможностью реверса
• В АВР: переключение между основным и резервным источником питания с контролем направления

Практические советы

• Выбирая КМИ-11830 реверс 18А 400В/АС3 2НО, проверьте соответствие напряжения сети управления (400 В) - использование с 220 В вызовет отказ катушки
• Для защиты двигателя всегда используйте отдельное тепловое реле - контактор не выполняет функцию перегрузочной защиты
• При установке двух контакторов в одном щите - следите за расстоянием между ними, чтобы не было перегрева
• Проверяйте состояние винтовых зажимов каждые 6–12 месяцев - особенно в условиях вибраций
• Артикул kkm13-018-400-20-1 - это точный идентификатор для заказа запасных частей или аналогичных моделей
