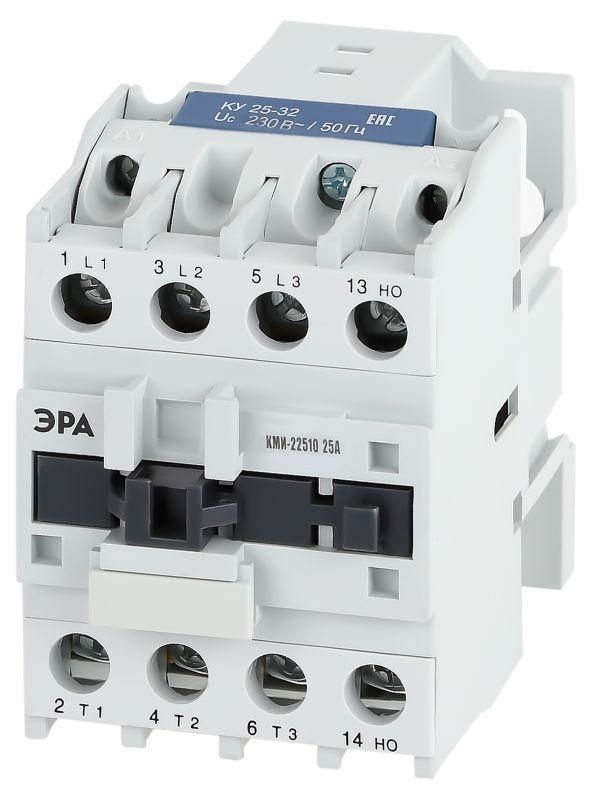

Контактор КМИ-22510 25А 230В/АС3 1НО - это вспомогательный контактный аппарат от ЭРА, предназначенный для коммутации слаботочных управляющих цепей в системах автоматизации. Он используется совместно с основными силовыми контакторами для передачи сигналов управления, контроля состояния или блокировки. Артикул б0050437 соответствует модели с одним нормально разомкнутым контактом и питанием катушки 230 В AC.

Назначение и область применения

Контактор КМИ-22510 25А 230В/АС3 1НО не предназначен для коммутации мощных нагрузок. Его задача - переключать слаботочные цепи управления: сигнализация, блокировки, логика работы оборудования, управление реле, индикация состояния. Подключается к выходным контактам основного контактора или ПЛК. Применяется в системах управления станками, насосами, конвейерами, системами отопления и освещения, где требуется дистанционная передача сигнала “вкл/выкл”.

Технические характеристики

• Род тока: переменный (AC)
• Номинальный рабочий ток: 25 А (для вспомогательной цепи, не для главной)
• Напряжение питания катушки: 230 В AC
• Количество нормально разомкнутых (NO) контактов: 1
• Количество вспомогательных замыкающих контактов: 1 (совпадает с NO)
• Тип подключения: винтовые зажимы
• Способ монтажа: на DIN-рейку или с помощью винтов
• Исполнение: согласно серии КМИ, рассчитана на работу в условиях промышленной среды

Совместимость и монтаж

Контактор КМИ-22510 25А 230В/АС3 1НО совместим с любыми устройствами, использующими стандартную DIN-рейку 35 мм. Устанавливается на рейку защелкиванием - фиксируется механически. Для надежного монтажа можно дополнительно закрепить двумя винтами. Подключение проводов - через винтовые клеммы: сечением до 2,5 мм2. Катушка активируется при подаче 230 В AC; при этом она потребляет минимальный ток, не требует внешнего дросселя. Не подключайте к постоянному току - работа невозможна.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р МЭК 60947-5-1 и IEC 60947-5-1. Обеспечивает безопасную изоляцию между управляющей цепью и контактами. Соответствует классу защиты IP20 - не защищен от попадания воды или пыли, поэтому применяется внутри щитов или корпусов. Напряжение 230 В AC соответствует стандартной сети промышленного освещения и управления в России и странах СНГ.

Преимущества

• Универсальный монтаж: легко крепится на DIN-рейку или болтами
• Простой ввод в эксплуатацию: один контакт, понятная схема подключения
• Высокая надежность: проверенная конструкция серии КМИ от ЭРА
• Стандартное напряжение катушки: 230 В AC - совместим с большинством промышленных контроллеров и кнопочных постов
• Малый габарит: занимает минимум места в распределительном шкафу

Ограничения применения

• Не предназначен для коммутации силовых цепей выше 25 А - только вспомогательные сигналы
• Не работает при постоянном токе - только переменный 230 В AC
• Не имеет защиты от пыли и влаги (IP20); нельзя использовать вне электрошкафа
• Только один контакт - не подходит для схем, требующих одновременно NO и NC
• Не рекомендован для частых переключений более 1200 раз в час - возможен быстрый износ контактов

Примеры использования

• Подача сигнала “двигатель запущен” на индикаторную лампу в пульте управления
• Замыкание цепи для включения аварийной сигнализации после старта насоса
• Блокировка другого устройства пока основной контактор находится во включенном состоянии
• Связь с ПЛК: передача состояния “вкл” от основного контактора в программу управления

Практические советы

• Проверьте напряжение катушки перед установкой - 230 В AC, не 110 В и не DC
• При использовании в цепях с высокой частотой переключений (например, частотник + регулирование скорости) убедитесь, что число операций не превышает допустимые 1200 в час
• Для долговечности контактов не подключайте емкостные или сильно индуктивные нагрузки - только резистивные или малой индуктивности (лампы, реле, ПЛК-входы)
• Если нужен контакт типа “нормально замкнутый”, выбирайте модель с индексом NC - этот экземпляр (КМИ-22510) имеет только NO
• При сборке шкафа следите за тем, чтобы провода не задевали движущуюся часть механизма - это может повредить контакты
