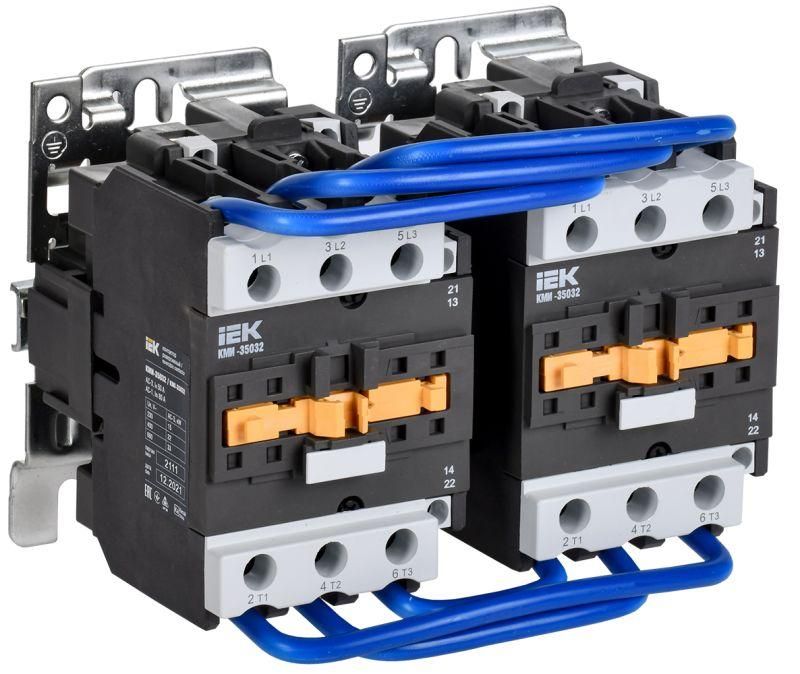

Контактор КМИ-35032 реверс 50А 230В/АС3 2НО 2НЗ KARAT IEK KKM33-050-230-22-1

Контактор КМИ-35032 реверсивный 50А 230В/АС3 - устройство для дистанционного управления и переключения направления вращения асинхронных двигателей, а также коммутации других малоиндуктивных нагрузок. Бренд IEK, артикул kkm33-050-230-22-1 обеспечивают надежную работу в промышленной автоматике.

Назначение и область применения

Контактор КМИ-35032 реверсивный 50А 230В/АС3 предназначен для пуска, остановки и изменения направления вращения электродвигателей. Также подходит для управления цепями освещения, нагревательными элементами и другими нагрузками с малой индуктивностью (категория применения AC-3). Устройство часто применяется в системах с необходимостью реверса - например, в кран-балках, конвейерах, насосах, вентиляторах, станках и системах АВР.

Технические характеристики

• Род тока: переменный (AC)
• Номинальный рабочий ток: 50 А
• Напряжение питания катушки управления: 230 В
• Номинальная мощность: 22 кВт (при 380 В)
• Количество контактов: 2 нормально открытых (NO) + 2 нормально закрытых (NC)
• Тип присоединения: винтовые зажимы
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и влаги)
• Срок службы: до 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Контактор КМИ-35032 реверсивный 50А 230В/АС3 устанавливается на DIN-рейку шириной 35 мм. Для работы требуется внешний реверсивный пускатель или два отдельных контактора - один для прямого, другой для обратного направления. Механическая блокировка предотвращает одновременное включение обоих направлений. Подключаются силовые провода через винтовые зажимы - момент затяжки не регламентирован, но следует избегать перегрузки. Цепь управления питается от сети 230 В переменного тока - важно проверить соответствие напряжения перед подключением.

Безопасность и стандарты

Контактор КМИ-35032 реверсивный 50А 230В/АС3 соответствует требованиям ГОСТ Р 50030.4.1-2012 (эквивалент МЭК 60947-4-1:2009). Продукт имеет сертификат соответствия РОСС CN.ME86.B00144, что подтверждает безопасность и соответствие российским и международным нормам для электрооборудования низкого напряжения.

Преимущества

• Встроенная механическая блокировка исключает риск короткого замыкания при реверсе
• Заводские шины позволяют легко организовать параллельное подключение нескольких контакторов
• Высокая долговечность - срок службы до 15 лет при правильной эксплуатации
• Универсальное винтовое присоединение совместимо с большинством типов проводов
• Поддерживает нагрузки до 22 кВт - достаточно для большинства промышленных двигателей

Ограничения применения

• Не предназначена для высоконагруженных индуктивных нагрузок (например, трансформаторов или больших ЭМ-катушек)
• Степень защиты IP20 не допускает установку во влажных, запыленных или наружных условиях без дополнительной защиты
• Требуется внешнее реле или пускатель для реализации функции реверса - сам по себе не является полноценным пускателем
• Напряжение управления фиксировано - 230 В; нельзя использовать с сетью 110 В или 380 В без преобразователя

Примеры использования

• Реверсивный привод конвейера в пищевой промышленности
• Управление насосом в системе охлаждения, где необходимо менять направление потока
• Кран-балка с возможностью движения вперед и назад
• Автоматический ввод резерва (АВР) с переключением между двумя источниками питания
• Тепловая завеса с режимом принудительного включения/выключения

Практические советы

• При монтаже используйте провода с сечением, рассчитанным на 50 А - минимум 10–16 мм2 в зависимости от материала (медь/алюминий)
• Проверьте напряжение на катушке перед первым включением - неверное напряжение приведёт к выходу из строя
• Для длительной работы рекомендуется обеспечивать вентиляцию вокруг контактора - перегрев снижает срок службы
• При использовании в системах АВР обязательно примените дополнительную блокировку по времени - чтобы избежать скачков напряжения при переключении
• При замене старого контактора сверьте количество и тип контактов - КМИ-35032 имеет именно 2 NO + 2 NC, что важно для схемы управления
