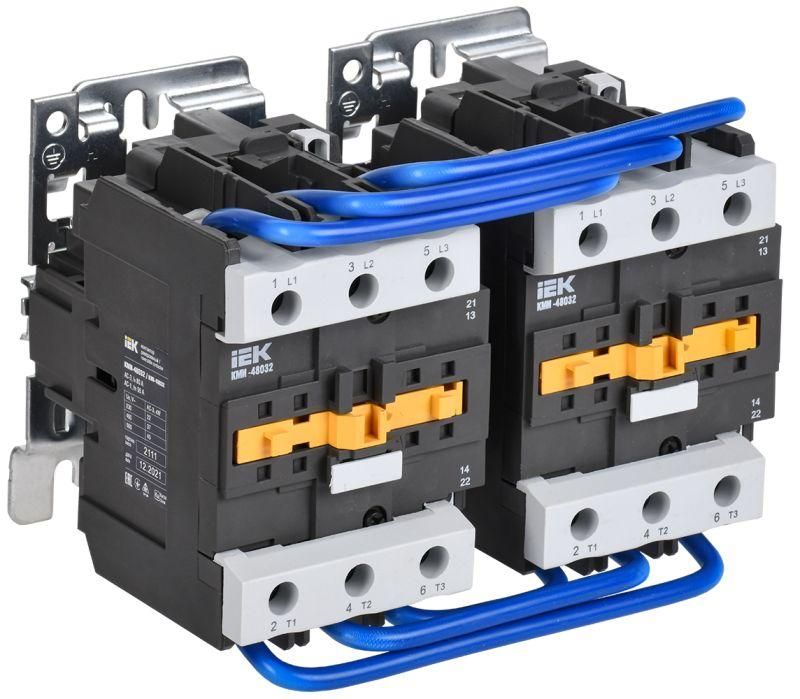

Контактор КМИ-48032 реверс 80А 400В/АС3 2НО 2НЗ KARAT IEK KKM43-080-400-22-1

Контактор КМИ-48032 реверсивный 80А 400В/АС3 2 нормально открытых; 2 нормально закрытых контакта от бренда IEK предназначен для дистанционного управления трёхфазными асинхронными двигателями, обеспечивая пуск, остановку и изменение направления вращения. Этот контактный аппарат применяется в промышленной автоматике, где требуется надёжное переключение больших токов.

Назначение и область применения

Контактор КМИ-48032 реверсивный 80А 400В/АС3 2 нормально открытых; 2 нормально закрытых контакта используется исключительно для реверсивного управления - то есть для изменения направления вращения электродвигателя. Он позволяет безопасно коммутировать силовые цепи до 80 А переменного тока напряжением 400 В. Подходит для работы с асинхронными двигателями мощностью до 37 кВт, а также для управления другими малоиндуктивными нагрузками: вентиляторами, насосами, тепловыми завесами, кран-балками, станками, системами АВР и освещением.

Технические характеристики

• Тип тока: переменный (AC), частота 50–60 Гц
• Номинальный рабочий ток: 80 А (при AC-3 - для двигателей)
• Напряжение питания катушки: 400 В (переменного тока)
• Номинальная мощность: 37 кВт (для 400 В, AC-3)
• Количество нормально открытых (НО) контактов: 2
• Количество нормально закрытых (НЗ) контактов: 2
• Тип присоединения проводов: винтовые зажимы
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не герметичен

Совместимость и монтаж

Контактор КМИ-48032 реверсивный 80А 400В/АС3 2 нормально открытых; 2 нормально закрытых контакта устанавливается на DIN-рейку шириной 35 мм. Для реверса требует параллельного подключения второго аналогичного контактора (или модуля реверса) с механической взаимоблокировкой - она уже установлена на заводе. Присоединение силовых проводов выполняется через винтовые клеммы, допускающие сечение жил до 25 мм2. Управляющая катушка питается от сети 400 В - важно проверить соответствие напряжения перед подключением. Монтировать можно только в сухих помещениях из-за степени защиты IP20.

Безопасность и стандарты

Контактор КМИ-48032 реверсивный 80А 400В/АС3 2 нормально открытых; 2 нормально закрытых контакта соответствует требованиям ГОСТ Р 50030.4.1-2012 (эквивалент МЭК 60947-4-1:2009). Сертифицирован в России (сертификат РОСС CN.ME86.B00144). Конструкция предусматривает механическую блокировку, предотвращающую одновременное замыкание обоих контакторов - что исключает короткое замыкание фаз при реверсе.

Преимущества

• Уже имеет установленную заводскую механическую блокировку - не нуждается в доработках при сборке реверсивной схемы
• Высокая долговечность благодаря качественным материалам и проверенной конструкции серии КМИ
• Поддерживает высокий ток (80 А) и мощность (37 кВт) - подходит для средних и крупных промышленных устройств
• Фиксация на DIN-рейке и компактные габариты позволяют экономить место в щите
• Чёткая классификация контактов (2 НО + 2 НЗ) упрощает проектирование схем управления

Ограничения применения

• Не предназначен для постоянного подключения к сетям выше 400 В - возможен выход из строя катушки
• Степень защиты IP20 запрещает использование во влажных, пыльных или наружных условиях
• Не рекомендован для сильно индуктивных нагрузок (например, трансформаторов) - работает только с AC-3 (двигатели) и AC-1 (резистивные нагрузки)
• Требуется внешний тепловой реле или другая защита от перегрузки - сам по себе не содержит термической защиты
• Не совместим с постоянным током - применение на DC вызывает быстрый износ контактов

Примеры использования

• Реверсивный пуск станка с ЧПУ - движение стола вперёд/назад
• Управление насосом системы охлаждения - переключение режима подачи жидкости
• Кран-балка с перемещением по двум осям - изменение направления движения тележки
• Автоматический ввод резерва (АВР) - переключение между основным и аварийным источником питания
• Тепловая завеса с функцией реверса воздушного потока - сезонное изменение направления обдува

Практические советы

• Выбирая КМИ-48032 реверсивный 80А 400В/АС3 2 нормально открытых; 2 нормально закрытых контакта, убедитесь, что ваш двигатель потребляет не более 80 А при пуске - учтите пусковые токи (до 6× Iном)
• Для длительной работы используйте дополнительно тепловое реле - даже при наличии блокировки риск перегрева остаётся
• Проверьте напряжение катушки: 400 В - это линейное напряжение в трёхфазной сети. На 220 В он работать не будет!
• При монтаже в распределительном щите соблюдайте минимальные зазоры вокруг аппарата - необходима вентиляция для рассеивания тепла
• Не забудьте использовать два таких контактора для полноценного реверса - один для “вперёд”, второй для “назад”
