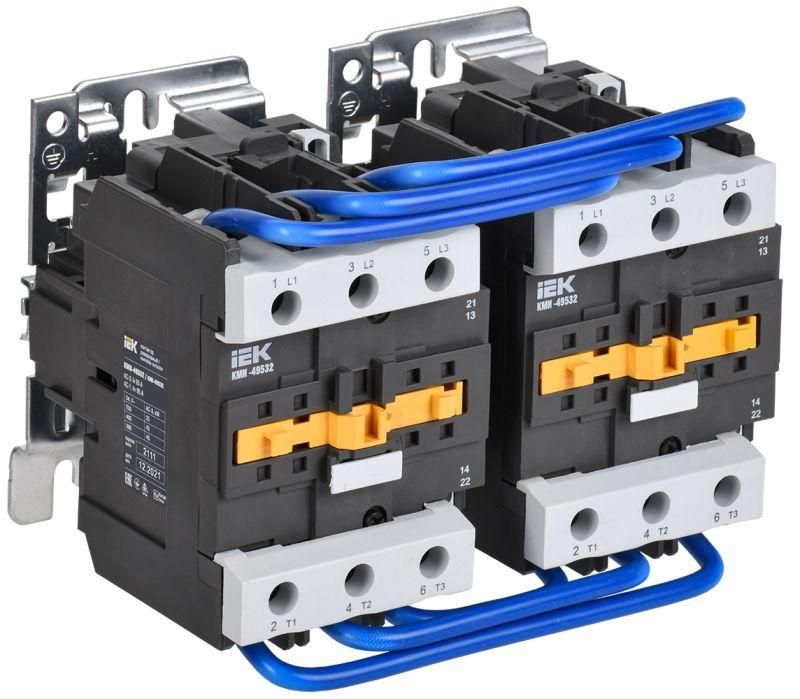

Контактор КМИ-49532 реверс 95А 230В/АС3 2НО 2НЗ KARAT IEK KKM43-095-230-22-1

Контактор реверсивный 95А 230В/АС3 2 нормально-открытых 2 нормально-замкнутых от бренда IEK (артикул kkm43-095-230-22-1) предназначен для дистанционного управления асинхронными двигателями с возможностью изменения направления вращения, а также для коммутации осветительных и нагревательных нагрузок. Устройство выполнено в компактном корпусе с механической блокировкой и винтовыми зажимами, что обеспечивает надежную работу в промышленной среде.

Назначение и область применения

Контактор реверсивный 95А 230В/АС3 2 нормально-открытых 2 нормально-замкнутых используется для:

• пуск, остановка и реверсирование асинхронных электродвигателей;
• дистанционное управление цепями освещения и нагревательными элементами;
• коммутация малоиндуктивных нагрузок категории AC-1.

Подходит для установки в системах управления вентиляцией, насосами, тепловыми завесами, печами, кран-балками, станками и автоматическим вводом резерва (АВР).

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный рабочий ток: 95 А при напряжении 230 В
• Номинальная мощность: 45 кВт (при 230 В AC)
• Количество контактов: 2 нормально-открытых (НО), 2 нормально-замкнутых (НЗ)
• Напряжение питания катушки: 230 В AC
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, но не от воды и пыли
• Тип присоединения: винтовые зажимы для проводов
• Срок службы: до 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Контактор реверсивный 95А 230В/АС3 2 нормально-открытых 2 нормально-замкнутых совместим с DIN-рейкой 35 мм. Монтируется на щите с помощью фиксирующего защелкивающего механизма. Для работы требуется внешний управляющий сигнал на катушку 230 В AC. Присоединение проводов осуществляется через винтовые клеммы - допустимый диаметр жил до 25 мм2. На устройстве предусмотрена заводская механическая блокировка, предотвращающая одновременное включение обоих силовых цепей - это исключает короткое замыкание при переключении направления вращения двигателя.

Безопасность и стандарты

Контактор IEK серии КМИ соответствует требованиям ГОСТ Р 50030.4.1-2012 (эквивалент МЭК 60947-4-1:2009). Сертифицирован по РОСС CN.ME86.B00144. Конструкция обеспечивает безопасную работу в условиях промышленного оборудования, где важна надежность коммутации и защита от случайного одновременного включения.

Преимущества

• Механическая блокировка исключает риск короткого замыкания при реверсе - не требует внешней логики управления.
• Высокая коммутационная способность (95 А) позволяет управлять мощными двигателями до 45 кВт.
• Удобные винтовые зажимы обеспечивают прочное и долговечное соединение даже при вибрациях.
• Готовый комплект с заводскими шинами снижает время сборки панели.
• Долгий срок службы (15 лет) при правильной эксплуатации снижает затраты на обслуживание.

Ограничения применения

• Не предназначен для работы во влажных, запыленных или агрессивных средах - степень защиты IP20 не обеспечивает защиту от жидкости и пыли.
• Не рекомендован для частого включения-выключения (более 600 раз/час) - это может снизить срок службы контактной системы.
• Требует наличия внешнего управляющего устройства (например, кнопочной станции или ПЛК) для подачи сигнала на катушку 230 В.
• Не подходит для управления высокоиндуктивными нагрузками (например, трансформаторами) - категория применения AC-3, а не AC-1.

Примеры использования

• Реверсивный пуск двигателя конвейера в производственной линии.
• Управление насосом в системе гидравлики с изменением направления потока.
• Коммутация тепловой завесы и вентилятора в одном устройстве.
• Автоматический ввод резерва (АВР) для двух двигателей, работающих по принципу “основной + резервный”.
• Управление освещением в больших помещениях с дистанционным выключением.

Практические советы

• При выборе контактора проверьте соответствие напряжения катушки (230 В AC) вашей сети управления - неверное напряжение приведёт к отказу срабатывания.
• Для защиты от перегрузок обязательно используйте тепловое реле или автомат с характеристикой D.
• При монтаже на DIN-рейку убедитесь, что расстояние до других аппаратов позволяет свободно открывать крышку клеммника.
• Не забудьте подключить заземление корпуса - хотя IP20 не требует герметичности, безопасность обязывает.
• Проверяйте момент затяжки винтов - избыточное усилие повредит клемму, недостаточное - вызовет нагрев и окисление контактов.
