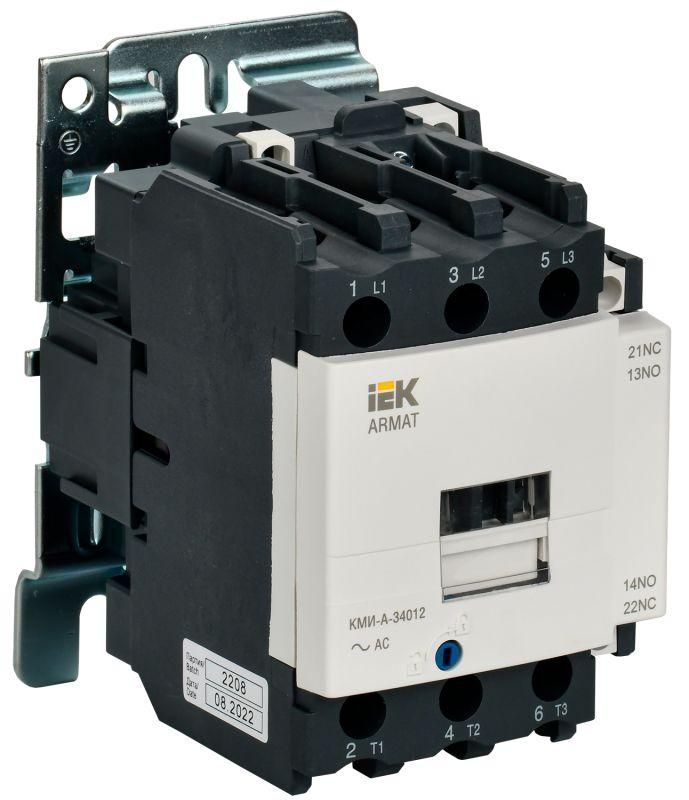

Контактор КМИ-А-34012 LC1D 40А кат. 400В AC 1НО+1НЗ AC-3 IEK AR-ACC-31-040-400-11

Контактор КМИ-А-34012 LC1D 40А 400В/АС3 1 нормально открытый/1 нормально закрытый - это надёжное устройство от бренда IEK для удалённого включения и выключения трёхфазных двигателей и других мощных нагрузок. Он предназначен для работы на DIN-рейке, совместим с системами автоматизации и обеспечивает долгую службу - до 15 лет.

Назначение и область применения

Контактор КМИ-А-34012 LC1D 40А 400В/АС3 1 нормально открытый/1 нормально закрытый используется для дистанционного управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Подходит для запуска и остановки оборудования, требующего частых включений: насосов, вентиляторов, конвейеров, печей, кран-балок и систем АВР. Также применяется для переключения осветительных и нагревательных нагрузок, где требуется высокая износостойкость.

Технические характеристики

• Номинальное напряжение питания: 400 В переменного тока (AC)
• Номинальный ток: 40 А
• Количество силовых полюсов: 3 - позволяет управлять трёхфазной сетью
• Коммутируемая мощность: 18,5 кВт - достаточна для двигателей до этого класса
• Тип контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - для реализации базовых схем управления
• Род тока: Переменный (AC)
• Исполнение: Нереверсивное - управление одним направлением вращения
• Срок службы: 15 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Контактор КМИ-А-34012 LC1D 40А 400В/АС3 1 нормально открытый/1 нормально закрытый монтируется на стандартную DIN-рейку типа TS35. Устанавливается на монтажную плату при необходимости. Силовые выводы имеют винтовые зажимы - подходят для проводов сечением до 16 мм2. Для подключения контрольной цепи используются клеммы на передней панели. Совместим с кнопочными постами, термореле и другим оборудованием серии ARMAT.

Безопасность и стандарты

Контактор КМИ-А-34012 LC1D 40А 400В/АС3 1 нормально открытый/1 нормально закрытый соответствует требованиям ГОСТ Р 50030.4.1-2012 (эквивалент МЭК 60947-4-1:2009). Обеспечивает безопасное отключение при перегрузках и коротких замыканиях за счёт координированной защиты с предохранителями. Конструкция исключает самопроизвольное включение после аварийного отключения.

Преимущества

• Высокая механическая и электрическая износостойкость - рассчитан на длительную работу в условиях частых включений
• Стандартный форм-фактор - легко заменить аналогичные модели от других производителей
• Удобная комплектация контактами - один НО и один НЗ позволяют строить простые схемы управления без внешних реле
• Поддержка широкого температурного диапазона - работает в типовых промышленных условиях

Ограничения применения

• Не предназначен для постоянной работы при напряжении выше 400 В AC - возможен выход из строя катушки
• Не имеет функции реверса - для изменения направления вращения двигателя нужен второй контактор
• Не защищён от пыли и воды (IP20) - требует установки внутри щита или корпуса
• Не рекомендован для частых включений свыше 600 раз в час - риск перегрева катушки

Примеры использования

• Управление насосом в системе водоснабжения через пульт с кнопкой “пуск” и “стоп”
• Автоматическое включение резервного генератора в системе АВР
• Включение тепловой завесы или конвектора по сигналу термостата
• Управление конвейером на пищевом участке через PLC с интерфейсом 24 В DC

Практические советы

• Выбирая контактор КМИ-А-34012 LC1D 40А 400В/АС3 1 нормально открытый/1 нормально закрытый, проверьте соответствие номинала двигателя - максимальная мощность 18,5 кВт не должна превышаться даже временно
• Для увеличения срока службы используйте фильтры помех и дугогашение на входе катушки
• При сборке схемы учтите, что НО и НЗ контакты расположены рядом - не путайте их при подключении сигнализации
• Обязательно затяните винты силовых клемм моментом 0,8–1,0 Нм - недостаточно плотное соединение вызывает перегрев
• Если требуется больше вспомогательных контактов - дополняйте модулями серии ARMAT
