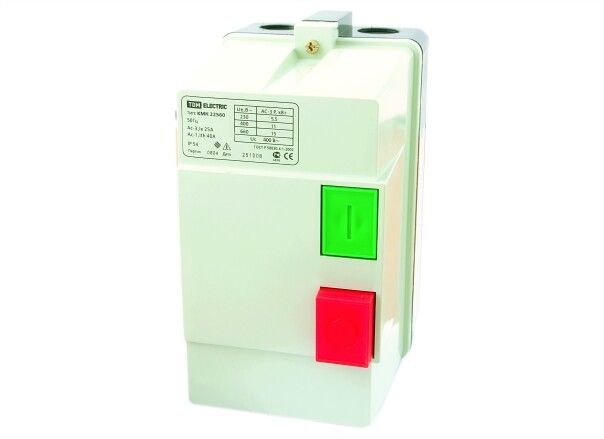

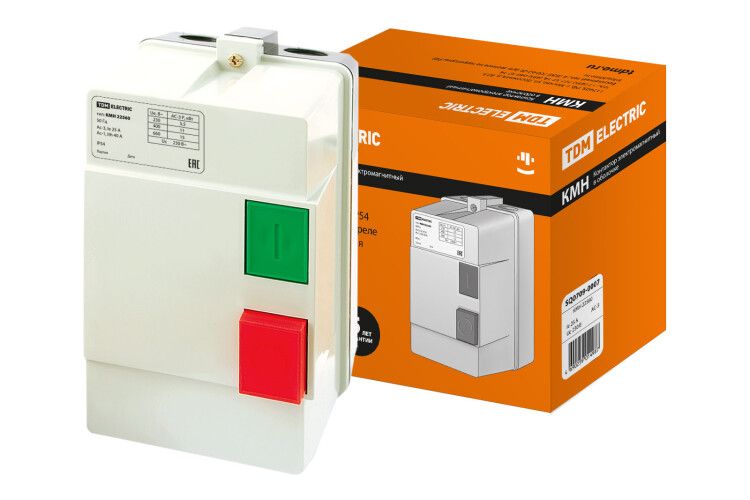

Контактор КМН22560 25А 220В AC-3 в оболочке IP54 TDM ELECTRIC SQ0709-0007

Контактор КМН22560 25А в оболочке напряжение 220В/АС3 степень защиты IP54 - это готовое комбинированное устройство для дистанционного управления трёхфазными двигателями, защищённое от пыли и брызг воды. Бренд TDM ELECTRIC предлагает эту модель как надёжное решение для жёстких условий эксплуатации, особенно там, где важна быстрая установка и устойчивость к внешним воздействиям.

Назначение и область применения

Контактор КМН22560 25А в оболочке напряжение 220В/АС3 степень защиты IP54 предназначен для удалённого включения и выключения трёхфазных асинхронных двигателей с короткозамкнутым ротором. Он также обеспечивает защиту от длительных перегрузок и обрыва фазы. Устройство сочетает в себе контактор и тепловое реле в единой корпусной оболочке, что делает его полноценным решением без необходимости самостоятельной сборки.

Подходит для работы в условиях повышенной запылённости и влажности: строительные площадки, лакокрасочные цеха, термические и гальванические участки. Может использоваться для управления нагревательными элементами и системами освещения при правильном выборе схемы управления.

Технические характеристики

• Номинальный ток: 25 А
• Рабочее напряжение катушки: 220 В / AC
• Степень защиты: IP54 - защита от пыли (не полностью герметичная, но препятствует проникновению значительного количества пыли) и от брызг воды со всех сторон
• Тип управления: переменный ток (AC3) - оптимизирован для пуска и остановки электродвигателей
• Напряжение силовых цепей: до 400 В переменного тока
• Корпус: металлический (по аналогии с моделями КМН 34012 и КМН 49512, указанными в описании производителя)

Совместимость и монтаж

Контактор КМН22560 25А в оболочке напряжение 220В/АС3 степень защиты IP54 поставляется уже собранным: контактор и тепловое реле предварительно подключены заводской схемой. Это исключает ошибки при монтаже и снижает время установки. Подключение осуществляется через клеммы для входящих и выходящих проводов. Для питания катушки используется 220 В переменного тока - важно проверить соответствие сети перед подключением.

Не требует дополнительных компонентов для базового функционирования. Однако для управления активными нагрузками (например, ТЭНами или светильниками) рекомендуется использовать версию с катушкой на 230 В - данная модель предназначена именно для двигателей.

Безопасность и стандарты

Устройство соответствует требованиям к безопасности для электрооборудования, используемого в промышленных условиях. Степень защиты IP54 обеспечивает безопасную работу в средах с высокой запылённостью и возможностью попадания брызг воды. Защита от перегрузки и обрыва фазы реализована встроенным тепловым реле, что снижает риск повреждения двигателя.

Преимущества

• Готовый комплект - не требуется самостоятельно подбирать и монтировать контактор и реле
• Металлическая оболочка повышает механическую прочность и долговечность
• IP54 позволяет работать в сложных условиях без дополнительных кожухов
• Заводская схема подключения минимизирует риск ошибок при монтаже
• Интегрированная защита от перегрузок снижает потребность в дополнительных аппаратах

Ограничения применения

• Не предназначен для постоянной работы при температуре ниже -25 C или выше +55 C - данные не указаны явно, но типовая рабочая температура для таких устройств ограничена этим диапазоном
• Не защищён от прямого потока воды или погружения - IP54 не заменяет герметичный корпус
• Не подходит для частотного регулирования или импульсных нагрузок - только для классического пуска/останова двигателей
• Катушка рассчитана только на 220 В AC; использование с другим напряжением приведёт к отказу

Примеры использования

• Управление насосами на строительной площадке
• Пуск вентиляторов в лакокрасочном цехе
• Включение конвейеров в гальваническом отделении
• Автоматическое включение печей или сушилок с трёхфазным питанием

Практические советы

• Перед установкой проверьте соответствие напряжения сети (220 В AC) и мощности двигателя (до 25 А)
• Убедитесь, что кабели подходят по сечению - для 25 А рекомендуется медный провод не менее 4 мм2
• При монтаже в местах с возможным скоплением влаги - обеспечьте естественный или искусственный отвод конденсата
• Не закрывайте корпус плотными материалами - нужен доступ воздуха для теплоотвода
• Если планируете использовать контакт для управления освещением или нагревом - выберите модель с катушкой 230 В, так как эта версия оптимизирована под индуктивные нагрузки (двигатели)
