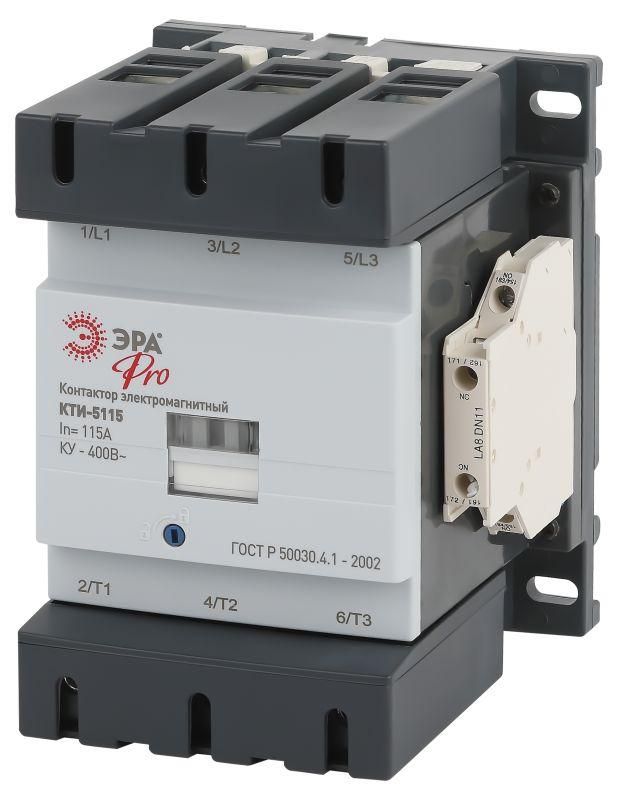

Контактор КТИ-5115 PRO KKT50-115-400-10-E 115А 400В/АС3 | Б0054921 ЭРА

Контактор КТИ-5115 PRO KKT50-115-400-10-E 115А 400В/АС3 - это модульный электромагнитный контактор от ЭРА, предназначенный для частого включения и отключения трёхфазных двигателей и других индуктивных нагрузок в сетях до 400 В переменного тока. Он сочетает надёжную коммутацию, компактную встраиваемую конструкцию и совместимость с типичными автоматическими выключателями.

Назначение и область применения

Контактор КТИ-5115 PRO KKT50-115-400-10-E 115А 400В/АС3 используется для удалённого управления трёхфазными электродвигателями, особенно там, где требуется частое включение-выключение. Подходит для работы с нагрузками типа AC-3 - то есть с двигателями при пуске и рабочем режиме. Также применяется для управления нагревательными элементами, вентиляторами, насосами, кран-балками и системами АВР (автоматического ввода резерва).

Технические характеристики

• Номинальный ток: 115 А - способен безопасно переключать токи до этого значения в постоянном режиме;
• Номинальное напряжение: 400 В - рассчитан на работу в трёхфазной сети 400 В переменного тока;
• Напряжение катушки управления: 400 В - требует питания именно этой величины для срабатывания; несовместим с более низкими напряжениями (например, 24 В, 110 В);
• Тип тока: переменный - работает только с AC, не предназначен для постоянного тока;
• Коммутируемая мощность AC-3: 55 кВт - максимальная мощность двигателя, который можно запускать и отключать этим контактором;
• Силовые контакты: 3 НО (нормально разомкнутых) - три пары контактов для коммутации всех трёх фаз;
• Вспомогательные контакты: 1 НО + 1 НЗ - один замыкающий и один размыкающий контакт для сигнализации или блокировок в цепях управления;
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от предметов больше 12,5 мм, но не защищён от пыли и воды;
• Подключение силовой цепи: винтовое - провода зажимаются болтами, требуют правильного момента затяжки;
• Материал корпуса: пластик - устойчив к механическим воздействиям, не проводит ток;
• Способ монтажа: встраиваемый - устанавливается в щиты на DIN-рейку 35 мм;
• Категория применения: 0 - соответствует базовым требованиям для бытовой и легкой промышленной нагрузки, не предназначен для высоких циклических нагрузок сверх нормы.

Совместимость и монтаж

Контактор КТИ-5115 PRO KKT50-115-400-10-E 115А 400В/АС3 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения силовых проводов используются винтовые зажимы - рекомендуется использовать жилы сечением до 50 мм2. Убедитесь, что сечение проводов соответствует допустимому для 115 А. Вспомогательные контакты доступны для подключения цепей управления, например, для индикации состояния или взаимоблокировки с другими устройствами. Обязательно проверьте соответствие напряжения катушки (400 В) с источником управления - использование другого напряжения приведёт к отказу срабатывания.

Безопасность и стандарты

Контактор КТИ-5115 PRO KKT50-115-400-10-E 115А 400В/АС3 соответствует требованиям ГОСТ Р МЭК 60947-4-1 для электромагнитных контакторов. Сертифицирован для использования в промышленных распределительных устройствах. Отсутствует защита от пыли и влаги (IP20), поэтому применение вне закрытых щитов не допускается. Не используйте в средах с повышенной коррозией, взрывоопасностью или наличием масла и химических испарений.

Преимущества

• Высокий номинальный ток (115 А) позволяет управлять крупными двигателями до 55 кВт без необходимости в дополнительных пускателях;
• Интегрированные вспомогательные контакты (1НО+1НЗ) упрощают проектирование схем управления и снижают потребность во внешних реле;
• Универсальный встраиваемый монтаж на DIN-рейку обеспечивает совместимость с большинством промышленных шкафов;
• Произведён компанией ЭРА - известным российским производителем с проверенной долговечностью изделий в условиях эксплуатации в России и странах СНГ.

Ограничения применения

• Не подходит для работы с постоянным током - только переменный ток 400 В;
• Катушка управления требует точного напряжения 400 В - нельзя использовать с 24 В, 110 В или 220 В;
• Защита IP20 исключает установку в открытых помещениях, на улице или в сырых местах;
• Не предназначен для частого включения-отключения более 1200 раз в час - превышение сокращает срок службы;
• Нулевая мощность для ламп накаливания - не рекомендован для управления освещением, так как не оптимизирован под резистивные нагрузки.

Примеры использования

• Управление насосом водоснабжения мощностью 45 кВт в котельной;
• Включение вентилятора системы охлаждения на производстве;
• Автоматический ввод резерва (АВР) для трёхфазного генератора;
• Пуск и остановка конвейера на пищевом участке с использованием сигналов от PLC через вспомогательные контакты.

Практические советы

• При монтаже всегда затягивайте винты с моментом, указанным в документации - недостаточно плотное соединение вызывает перегрев;
• Проверяйте напряжение на катушке перед первым включением - неверное питание приведёт к выходу из строя;
• Для длительной работы с близкими к пределу нагрузками (например, 50–55 кВт) рекомендуется выбирать контактор с запасом по току - лучше взять 150 А;
• Избегайте установки рядом с источниками тепла - температура выше +40 C снижает реальную коммутационную способность;
• При использовании в схемах с частыми пусками (более 600 раз/час) регулярно проверяйте состояние контактов - возможен износ даже при номинальных параметрах.
