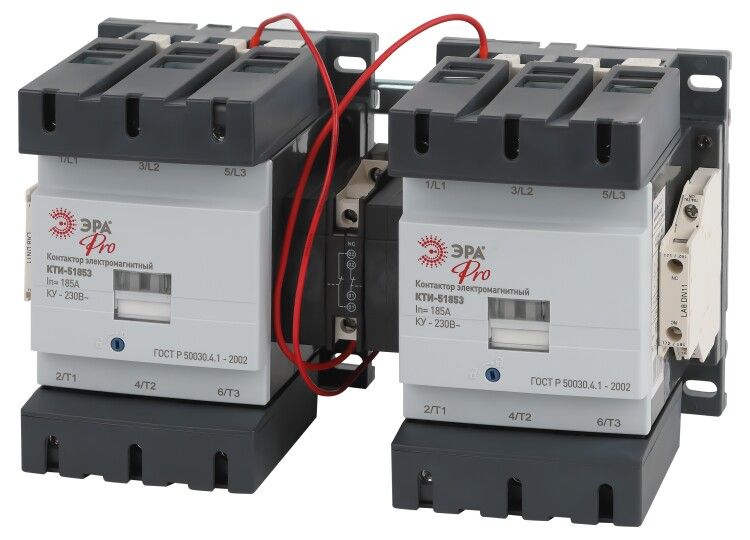

Контактор КТИ-51853 реверс PRO KKT53-185-230-10-E 185А 230В/АС3 | Б0054936 ЭРА

Контактор КТИ-51853 реверсивный 185А 230В/АС3 KKT53-185-230-10-E предназначен для переключения направления вращения трёхфазных двигателей и коммутации мощных индуктивных нагрузок. Этот контактный аппарат из серии КТИ производства ЭРА рассчитан на работу в промышленной автоматике, где требуется надёжная и частая смена режимов работы.

Назначение и область применения

Контактор КТИ-51853 реверсивный 185А 230В/АС3 KKT53-185-230-10-E используется в схемах управления трёхфазными асинхронными двигателями, когда необходимо менять направление вращения - например, в лифтах, конвейерах, циркулярных пил или кран-балках. Также он подходит для включения и отключения других индуктивных нагрузок: нагревательных элементов, вентиляторов, насосов и систем АВР (автоматического ввода резерва). Устройство работает в сетях переменного тока с напряжением до 660 В.

Технические характеристики

• Номинальный ток: 185 А (при AC-3 - управление асинхронными двигателями)
• Напряжение катушки управления: 230 В переменного тока (AC)
• Тип контактора: реверсивный (двухблочная конструкция для смены фаз)
• Максимальное рабочее напряжение сети: 660 В AC
• Степень защиты: IP00 (не защищён от внешних воздействий - требует установки в корпусе)
• Частота: 50–60 Гц
• Износостойкость: механическая – 1 млн циклов; электрическая – 100 тыс. циклов при AC-3

Совместимость и монтаж

Контактор КТИ-51853 реверсивный 185А 230В/АС3 KKT53-185-230-10-E устанавливается на DIN-рейку шириной 35 мм. Для полноценной реверсивной схемы необходим второй аналогичный контактор - они работают парой, исключая одновременное включение. Подключение силовых клемм выполняется проводами сечением до 50 мм2. Управляющая катушка подключается через кнопочные посты или PLC. Обязательно используйте взаимную блокировку (электрическую и механическую) между двумя контакторами, чтобы предотвратить короткое замыкание.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р МЭК 60947-4-1 и имеет сертификаты ЕАС. Произведён в соответствии с технологическими нормами компании ЭРА. Несмотря на высокую надёжность, устройство не имеет встроенной тепловой защиты - для защиты двигателя рекомендуется использовать отдельные тепловые реле.

Преимущества

• Высокая коммутационная способность - выдерживает пусковые токи двигателей до 185 А
• Устойчив к скачкам напряжения благодаря качественным материалам контактов
• Габариты и крепление стандартизированы - совместим со многими шкафами управления
• Долгий срок службы при соблюдении условий эксплуатации

Ограничения применения

• Не постоянного тока - только переменный ток 50–60 Гц
• Не имеет встроенного теплового реле - нельзя применять без дополнительной защиты двигателя
• IP00 - не допускается установка вне закрытых щитов, в сырых или запылённых средах
• Требуется обязательная блокировка второго контактора в реверсивной схеме

Примеры использования

• Подъёмник грузового конвейера - изменяет направление движения платформы
• Циркулярная пила - позволяет менять вращение диска для точной настройки
• Вентиляционная система с АВР - обеспечивает переключение на резервный двигатель
• Насосная станция - меняет направление потока жидкости при необходимости обслуживания

Практические советы

• Выбирая КТИ-51853 реверсивный 185А 230В/АС3 KKT53-185-230-10-E, проверьте соответствие напряжения катушки (230 В AC) вашей системе управления
• Для долгой работы используйте только медные провода с правильным сечением - переоцените токовые нагрузки на входе
• Обязательно смонтируйте механическую или электрическую блокировку между основным и реверсивным контактором - это предотвратит выход оборудования из строя
• Перед первым включением протестируйте схему без нагрузки - убедитесь, что контакты не замыкают друг друга
• Замена происходит легко: достаточно открутить два болта крепления и отсоединить провода - всё стандартно и доступно даже новому монтажнику
