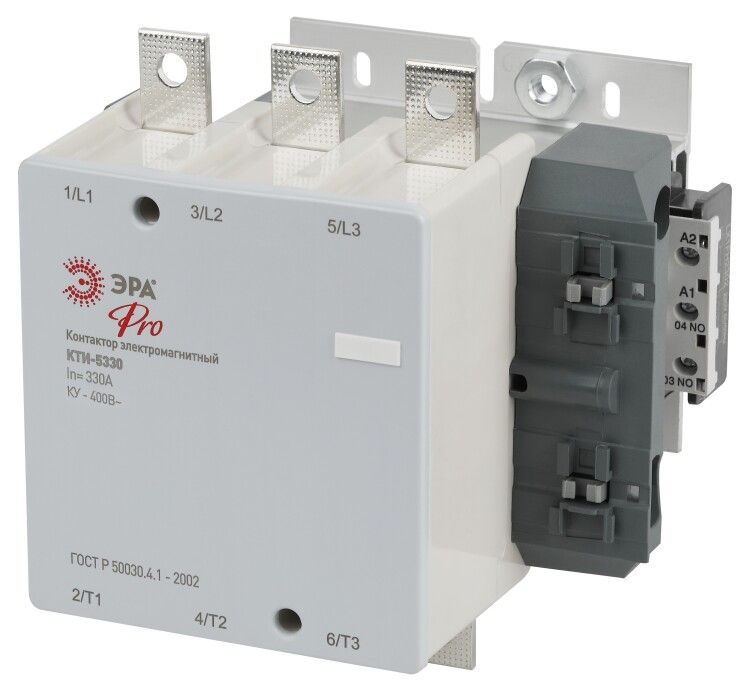

Контактор КТИ-5330 PRO KKT50-330-400-10-E 330А 400В/АС3 | Б0054931 ЭРА

Контактор КТИ-5330 PRO KKT50-330-400-10-E 330А 400В/АС3 - это модульный электромагнитный контактор от ЭРА, предназначен для частого включения и отключения трёхфазных двигателей и других индуктивных нагрузок в сетях до 400 В переменного тока. Устройство обеспечивает надёжную коммутацию при высоких токах и подходит для промышленной автоматизации.

Назначение и область применения

Контактор КТИ-5330 PRO KKT50-330-400-10-E 330А 400В/АС3 используется для управления трёхфазными электродвигателями, особенно там, где требуется частое включение и выключение. Подходит для работы с насосами, вентиляторами, кран-балками, конвейерами и системами АВР (автоматического ввода резерва). Также может применяться для коммутации нагревательных установок и других индуктивных нагрузок, не требующих защиты от перегрузки - эту функцию обеспечивают другие устройства в схеме.

Технические характеристики

• Номинальный ток: 330 А - способен управлять двигателями мощностью до 160 кВт по классу AC-3;
• Номинальное напряжение: 400 В - рассчитан на работу в трёхфазных сетях с напряжением до 400 В переменного тока;
• Напряжение катушки управления: 400 В - катушка активируется при этом напряжении, что исключает необходимость внешнего преобразователя;
• Тип тока: переменный (AC) - совместим только с сетями переменного тока;
• Количество силовых контактов: 3 НО - три основных контакта для коммутации фаз трёхфазной сети;
• Вспомогательные контакты: 1 НО + 1 НЗ - используются для сигнализации, блокировок и управления другими элементами схемы;
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не защищён от пыли и воды;
• Способ подключения: винтовые зажимы - надёжное механическое соединение проводов, требует периодической проверки затяжки;
• Материал корпуса: пластик - легкий, изолирующий, не поддерживающий горение;
• Способ монтажа: встраиваемый - устанавливается на DIN-рейку 35 мм, не имеет собственного корпуса для настенного крепления;
• Категория применения: 0 - соответствует базовым требованиям для промышленных устройств, но не имеет специальной сертификации для взрывоопасных сред.

Совместимость и монтаж

Контактор КТИ-5330 PRO KKT50-330-400-10-E 330А 400В/АС3 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения силовых проводов используйте медные жилы сечением до 95 мм2 - максимальное сечение указано в документации производителя. Вспомогательные контакты подключаются через клеммы рядом с основными. Обязательно проверьте соответствие напряжения катушки (400 В) источнику управления - использование другого напряжения повредит устройство. Монтаж допускается только в закрытых щитах с уровнем защиты не ниже IP54.

Безопасность и стандарты

Устройство соответствует общепринятым требованиям безопасности для промышленного оборудования. Сертифицирован по ГОСТ Р 50030.4.1 и IEC 60947-4-1. Отсутствуют специальные защиты от перегрузки, короткого замыкания или перегрева - эти функции должны реализовываться внешними аппаратами (например, тепловыми реле или автоматическими выключателями).

Преимущества

• Высокий рабочий ток - позволяет управлять крупными двигателями без необходимости использования нескольких контакторов параллельно;
• Интегрированные вспомогательные контакты - экономят место в шкафе и упрощают схему управления;
• Прямое управление от 400 В - не нужен понижающий трансформатор для катушки, снижает стоимость системы;
• Надёжные винтовые зажимы - обеспечивают долговечное соединение даже при вибрациях;
• Конструкция с открытой контактной группой - удобна для диагностики и обслуживания.

Ограничения применения

• Не предназначен для работы во влажных, запылённых или агрессивных средах - степень защиты IP20 недостаточна;
• Не подходит для постоянной работы при температуре выше +40 C без принудительного охлаждения;
• Не рекомендован для частых пусков более 120 раз в час - возможен быстрый износ контактов;
• Не содержит встроенной защиты от перегрузки - обязательно использовать с тепловым реле или автоматическим выключателем;
• Не предназначен для коммутации светодиодных или газоразрядных ламп - мощность ламп накаливания указана как 0 Вт, значит, устройство не оптимизировано для таких нагрузок.

Примеры использования

• Автоматический пуск насоса в системе водоснабжения;
• Управление вентиляционными установками в промышленном помещении;
• Коммутация двигателя кран-балки в цеху;
• Подключение нагревательных элементов в термических камерах;
• Работа в составе АВР - переключение между основным и резервным питанием.

Практические советы

• Проверяйте затяжку винтов через каждые 6–12 месяцев - особенно после первых 100 циклов включения;
• Выбирайте автоматический выключатель с характеристикой D для защиты двигателя - он лучше справляется с пусковыми токами;
• Если планируете использовать в условиях вибраций, дополнительно закрепите контактор хомутами или антивибрационными прокладками;
• Не устанавливайте рядом с источниками тепла - перегрев снижает срок службы катушки и контактов;
• Для сложных схем с несколькими блокировками используйте вспомогательные контакты - они позволяют реализовать интерлоки без дополнительных реле.
