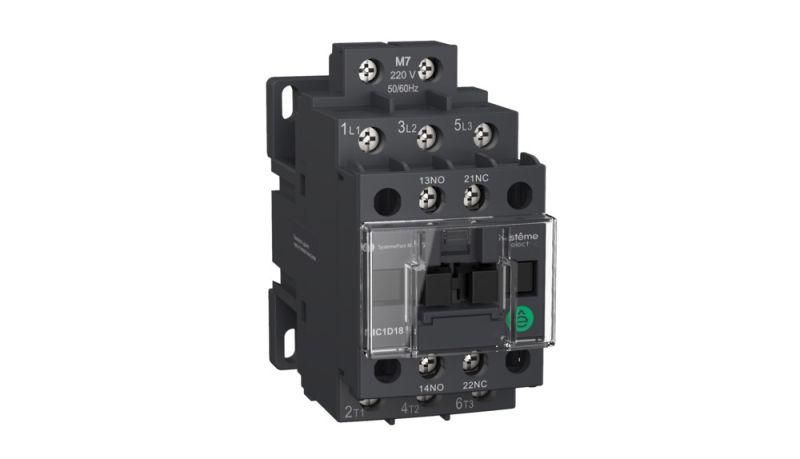

Контактор MC1D 3п 18А кат. 24В DC 1НО+1НЗ SE MC1D18BD APC

Контактор MC1D 3-полюсный 18А с нормально открытым и нормально закрытым контактами 24VDC - это надёжное устройство для коммутации нагрузок постоянного тока, предназначенное для управления электродвигателями, насосами и системами вентиляции. Бренд Systeme Electric и артикул mc1d18bd указывают на серию SystemePact MC1D, которая сочетает компактность, долгий ресурс и гибкую конфигурацию.

Назначение и область применения

Контактор MC1D используется для включения и выключения электрических нагрузок, особенно двигателей до 7,5 кВт. Подходит для автоматических систем, где требуется частое включение/выключение: конвейеры, насосы, воздушные завесы, лифты, системы вентиляции. Устройство управляет силовой цепью через слаботочную управляющую цепь 24 В постоянного тока, что обеспечивает безопасную работу с контроллерами и PLC.

Технические характеристики

• Тип тока: постоянный (DC)
• Напряжение катушки управления: 24 В DC
• Номинальный ток: 18 А
• Число силовых контактов: 3 пары (все - нормально разомкнутые, НО)
• Вспомогательные контакты: 1 нормально разомкнутый (НО) + 1 нормально замкнутый (НЗ)
• Номинальная мощность двигателя: 7,5 кВт
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Способ подключения: пружинные зажимы - без инструментов
• Способ монтажа: на DIN-рейку или монтажную плату
• Гарантия: 24 месяца

Совместимость и монтаж

Контактор MC1D совместим со всеми стандартными DIN-рейками типа TS35. Монтаж осуществляется просто: устройство фиксируется щелчком на рейке. Для установки на монтажную плату предусмотрены крепёжные отверстия. Прожимные зажимы позволяют подключить провода сечением до 2,5 мм2 без предварительной подготовки жил. Обязательно проверьте соответствие полярности при подключении катушки 24 В DC - неверная полярность не повредит устройство, но может исключить срабатывание.

Безопасность и стандарты

Контактор соответствует международным стандартам IEC 60947-4-1 и IEC 60947-5-1. Сертифицирован для работы в промышленных условиях. IP20 не требует дополнительной защиты в корпусах, но не допускает использование во влажных или запылённых средах без внешней оболочки. Гарантия покрывает дефекты производства, но не износ при сверхнормативных нагрузках.

Преимущества

• Увеличенный электромеханический ресурс - рассчитан на длительную службу даже при частых циклах включения
• Пружинные зажимы ускоряют монтаж и снижают риск плохого контакта
• Наличие вспомогательных контактов (1 НО + 1 НЗ) позволяет легко реализовать блокировки, сигнализацию или обратную связь в схеме управления
• Работает с 24 В DC - идеально для современных систем автоматизации с PLC и контроллерами
• Поддерживает расширение: можно добавить тепловое реле, блокировку или ограничитель перенапряжений

Ограничения применения

• Не предназначена для переменного тока - применение на 220 В AC вызовет отказ или повреждение
• IP20 не защищает от воды, пыли и агрессивных сред - нельзя использовать вне шкафов
• Нет реверса - не подходит для направления движения двигателя
• Нулевой запас НЗ-силовых контактов - все три силовых контакта только НО, поэтому нельзя использовать для последовательного отключения нагрузки
• Максимальная мощность - 7,5 кВт. Перегрузка выше этого значения недопустима

Примеры использования

• Управление трехфазным асинхронным двигателем 5,5 кВт в конвейерной линии
• Включение насоса в системе водоснабжения по сигналу от датчика уровня
• Коммутирование вентилятора в HVAC-системе через PLC с использованием вспомогательного контакта НО для индикации состояния
• Автоматическое отключение оборудования при аварийном останове с помощью НЗ-контакта в цепи безопасности

Практические советы

• При подборе контактора убедитесь, что ваша нагрузка не превышает 18 А и 7,5 кВт - лучше иметь запас 20%
• Для защиты от импульсных перенапряжений на катушке используйте TVS-диод или RC-цепь
• Вспомогательные контакты удобно использовать для создания самоблокировки или контроля состояния устройства
• Проверяйте температурный режим окружающей среды - максимальная рабочая температура обычно +40 C, при более высоких значениях возможна дератинг
• Если нужен реверс или больше НЗ-контактов - выбирайте другую модель серии SystemePact MC1D с расширенной конфигурацией
