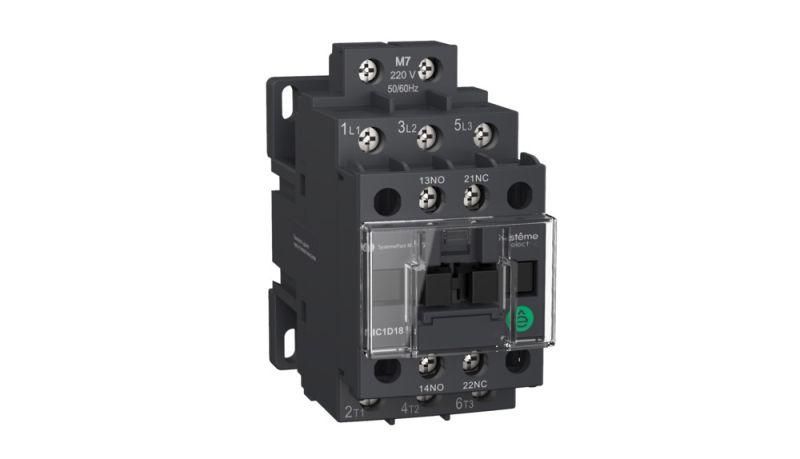

Контактор MC1D 3п 12А кат. 24В DC 1НО+1НЗ SE MC1D12BD APC

Контактор SystemePact MC1D - устройство для дистанционного включения и выключения трёхфазных нагрузок, таких как электродвигатели, насосы и системы вентиляции. Управление осуществляется через катушку 24 В постоянного тока, а коммутация выполняется тремя силовыми контактами с дополнительным набором вспомогательных - один нормально открытый и один нормально закрытый. Артикул mc1d12bd соответствует модели с номинальным током 12 А и предназначена для установки на DIN-рейку.

Назначение и область применения

Контактор SystemePact MC1D используется для частого включения и отключения электрооборудования с высокой нагрузкой. Подходит для управления трехфазными электродвигателями мощностью до 5,5 кВт, насосами, компрессорами, конвейерами и системами вентиляции. Применяется в автоматических системах, где требуется надёжное управление силовыми цепями по сигналу от контроллеров, терморегуляторов или кнопочных постов.

Технические характеристики

• Тип изделия: контактор, нереверсивный
• Номинальный ток: 12 А
• Количество силовых полюсов: 3
• Напряжение катушки управления: 24 В постоянного тока
• Количество вспомогательных контактов: 1 нормально открытый (НО), 1 нормально закрытый (НЗ)
• Номинальная мощность двигателя: 5,5 кВт
• Способ подключения силовой цепи: винтовые зажимы
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не от пыли и воды
• Способ монтажа: на DIN-рейку или монтажную плату
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Контактор SystemePact MC1D устанавливается на стандартную DIN-рейку шириной 35 мм. Также возможна фиксация на монтажной плате с помощью четырёх крепёжных отверстий. Для подключения силовых проводов используются винтовые зажимы - рекомендуется использовать многожильные провода с наконечниками. Управляющая катушка подключается к цепям управления с напряжением 24 В постоянного тока. Обязательно соблюдайте полярность при подключении постоянного тока - неверная полярность может повредить катушку.

Безопасность и стандарты

Контактор соответствует требованиям международных стандартов IEC 60947-4-1 для контакторов переменного и постоянного тока. Защита IP20 обеспечивает безопасность при работе внутри распределительных щитов. Отсутствие внешней изоляции требует установки в закрытом корпусе, исключающем случайный доступ к токоведущим частям.

Преимущества

• Увеличенный электромеханический ресурс - способен выдерживать более 1 млн операций включения/выключения
• Поддерживает работу с постоянным током катушки - совместим с современными PLC и контроллерами
• Разъёмная конструкция позволяет заменить катушку без демонтажа всего контактора
• Возможно расширение функционала: можно установить дополнительные вспомогательные контакты, тепловые реле или ограничители перенапряжений

Ограничения применения

• Не предназначен для работы во влажных, запылённых или агрессивных средах - степень защиты IP20 не допускает воздействия пыли и брызг воды
• Не подходит для реверсивных схем - отсутствуют механические блокировки против одновременного включения двух направлений
• Не рассчитан на частые пуски двигателей свыше 5,5 кВт - риск перегрева и снижения срока службы
• Требуется внешняя защита от перегрузок - сам контактор не имеет встроенной тепловой защиты

Примеры использования

• Автоматизация насосной станции - включение/выключение насоса по уровню жидкости
• Управление конвейером на производстве - команды от PLC через 24 В постоянного тока
• Система вентиляции в помещении - включение вентиляторов по графику времени
• Лифтовые механизмы - управление движением кабины через сигнализацию и контрольные устройства

Практические советы

• Перед монтажом проверьте соответствие напряжения катушки - 24 В постоянного тока. Подача переменного тока или другого напряжения вызовёт выход из строя.
• Используйте винтовые наконечники для многожильных проводов - это предотвращает ослабление контакта после нескольких циклов нагрева.
• Учитывайте посадочные габариты: контактор занимает одну модульную единицу на DIN-рейке - планируйте место для других элементов.
• Для длительной работы в условиях частых пусков рекомендовано применять тепловое реле Series PTC или аналогичное устройство защиты.
• Артикул mc1d12bd - базовая модель. Если нужен другой набор контактов или защита - выбирайте расширенные версии серии SystemePact MC1D.
