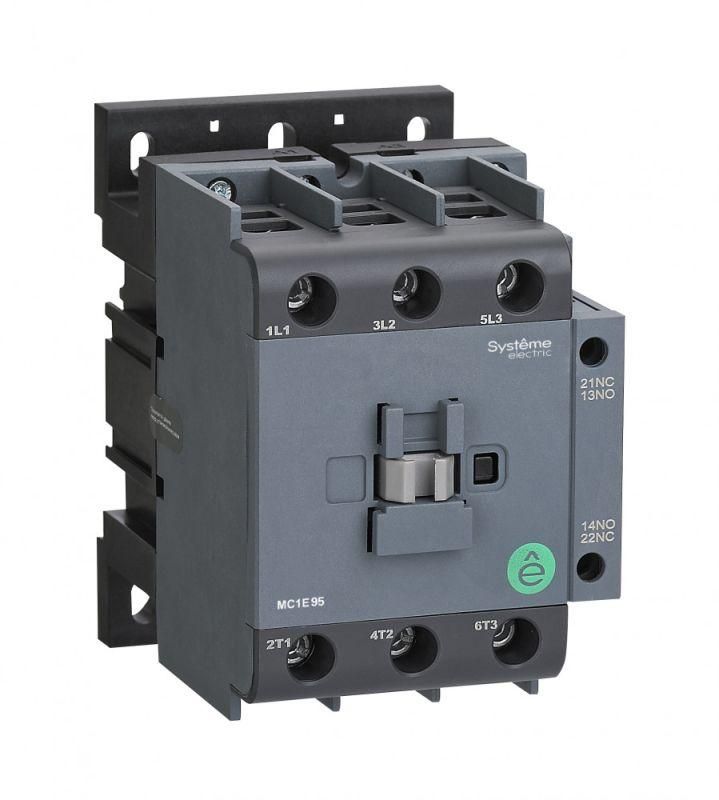

КОНТАКТОР MC1E 3P 95A НО+НЗ 24V 50/60ГЦ (LC1E95B5) - MC1E95B7 APC

Контактор MC1E 3-полюсный 95A нормально открытый + нормально закрытый 24V 50/60Гц от бренда Systeme Electric - надёжное устройство для коммутации силовых цепей переменного тока в автоматических системах. Артикул mc1e95b7 сочетает высокую нагрузочную способность, встроенные вспомогательные контакты и компактный монтаж на DIN-рейку, что делает его популярным решением для промышленной автоматизации.

Назначение и область применения

Контактор MC1E предназначен для частого включения и отключения электродвигателей, нагревательных элементов и других нагрузок до 95 А. Он используется в системах, где требуется надёжная и долговечная коммутация: насосные станции, системы вентиляции, лифты, конвейеры, оборудование с автономным управлением. Устройство работает в составе пускателей, управляется сигналом 24 В переменного тока и совместимо с реле времени, термореле и другим оборудованием серии SystemePact MC.

Технические характеристики

• Номинальный ток: 95 А (переменный ток AC)
• Напряжение катушки управления: 24 В, 50/60 Гц
• Число полюсов: 3
• Количество нормально открытых (НО) контактов: 4
• Количество нормально закрытых (НЗ) контактов: 1
• Электрическая износостойкость: до 8 миллионов операций
• Механическая износостойкость: до 8 миллионов операций
• Рассчитан на мощность двигателя: до 45 кВт
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, но не от воды и пыли
• Способ монтажа: на DIN-рейку или монтажную плату
• Подключение силовых проводов: винтовые зажимы
• Гарантия: 24 месяца

Совместимость и монтаж

Контактор MC1E 3-полюсный 95A нормально открытый + нормально закрытый 24V 50/60Гц легко устанавливается на стандартную DIN-рейку типа TS35. Для монтажа на плату предусмотрены фиксирующие выступы. Подключение силовых кабелей осуществляется через винтовые зажимы - рекомендуется использовать жилы сечением до 25 мм2. Управление происходит через катушку 24 В AC, которая совместима с большинством PLC, кнопочных постов и реле контроля. Дополнительно можно установить модульные аксессуары: тепловые реле, блокировки, ограничители перенапряжений - все они подходят по габаритам серии SystemePact MC.

Безопасность и стандарты

Контактор соответствует международным требованиям IEC 60947-4-1 и EN 60947-4-1. Конструкция обеспечивает безопасную работу при температуре от -25C до +60C. Отсутствие защиты от пыли и влаги (IP20) требует установки внутри электрошкафа. Все материалы соответствуют нормам UL и CE.

Преимущества

• Высокий ресурс - 8 млн. циклов включения/отключения, что снижает затраты на обслуживание
• Увеличенное количество вспомогательных контактов (4 НО + 1 НЗ) позволяет реализовать сложные схемы управления без внешних модулей
• Компактный форм-фактор экономит место в распределительном щите
• Универсальный тип монтажа - подходит как для шкафов, так и для панельных сборок
• Совместимость с широким спектром аксессуаров серии SystemePact MC

Ограничения применения

• Не предназначена для работы во влажных средах или на открытом воздухе - степень защиты IP20 исключает использование вне герметичных шкафов
• Не подходит для постоянного тока - только переменный ток 50/60 Гц
• Максимальная мощность двигателя - 45 кВт; при больших нагрузках требуется применение более мощных контакторов
• Не имеет встроенного теплового реле - для защиты двигателей необходимо дополнительно устанавливать тепловые реле

Примеры использования

• Автоматический запуск насоса в системе водоснабжения по сигналу от датчика уровня
• Управление вентиляторами в HVAC-системах с помощью PLC
• Коммутирование электродвигателя лифта с использованием сигнала от кнопочного поста
• Циклическое включение печи в сушильной камере с периодическим контролем температуры

Практические советы

• При подборе контактора проверьте соответствие сечения кабеля и момента затяжки винтов - перетяжка повредит зажим, недотяжка вызовет нагрев
• Для длительной работы в условиях частых включений (более 100 раз в час) убедитесь, что температура окружающей среды не превышает +40C
• Используйте вспомогательные контакты для обратной связи: НО-контакты - для индикации включения, НЗ - для блокировки противоположного действия
• Артикул mc1e95b7 - это базовая версия. Если нужна блокировка или тепловое реле - выбирайте модификации с окончаниями B8, C8, D8
• При замене старого контактора сверьте габариты и расположение клемм - система SystemePact MC имеет стандартизированную форму, но отличается от аналогов других брендов
