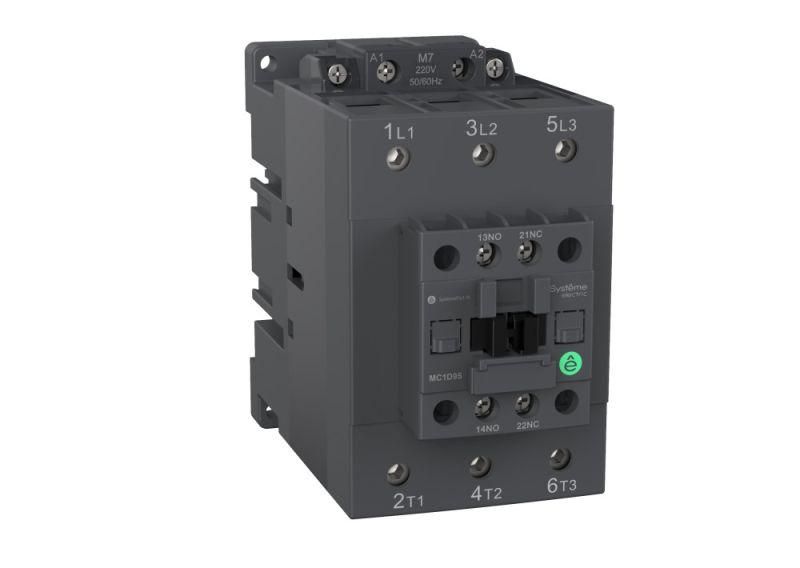

КОНТАКТОР MC1D 3P 95A НО+НЗ 24V 50/60ГЦ | MC1D95B7 SE APC

Контактор MC1D 3-полюсный 95A нормально открытый + нормально закрытый 24V 50/60Гц от Systeme Electric - надёжное устройство для коммутации нагрузок до 95 А в сетях переменного тока. Подходит для управления электродвигателями, насосами и системами вентиляции. Артикул mc1d95b7 соответствует серии SystemePact MC1D, предназначенной для промышленного монтажа на DIN-рейку.

Назначение и область применения

Контактор MC1D используется для дистанционного включения и выключения электрических нагрузок. Он применяется там, где требуется частое управление оборудованием: запуск двигателей, включение насосов, работа лифтов, контроль вентиляции и кондиционирования. Устройство подходит для автоматических систем, где важна долговечность и устойчивость к перегрузкам.

Технические характеристики

• Тип тока: переменный (AC), 50/60 Гц
• Напряжение катушки управления: 24 В
• Номинальный ток главных контактов: 95 А
• Количество нормально открытых (НО) контактов: 3
• Количество нормально закрытых (НЗ) контактов: 1
• Номинальная мощность управляемого двигателя: 45 кВт
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Способ подключения силовых проводов: винтовые зажимы
• Способ монтажа: на DIN-рейку или прямо на монтажную плату
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Контактор MC1D совместим со всеми стандартными DIN-рейками типа TS35. Для установки достаточно защёлкнуть корпус на рейке - фиксация происходит без инструментов. Также возможен монтаж на плоскую поверхность с помощью четырёх отверстий под крепёж. Винтовые зажимы рассчитаны на провода сечением до 25 мм2. Перед подключением проверьте соответствие сечения жил и момент затяжки - избыточное усилие повредит контакты.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC 60947-4-1. Конструкция исключает самопроизвольное включение при отключении питания. Защита IP20 предотвращает случайное прикосновение к токоведущим элементам, но не обеспечивает герметичность - не используйте в сырых или пыльных средах без дополнительной защиты.

Преимущества

• Высокий электромеханический ресурс - способен выдерживать десятки тысяч операций включения/выключения
• Работает стабильно при колебаниях напряжения +-10% от 24 В
• Поддерживает расширение функционала: можно добавить дополнительные контакты, тепловые реле или блокировки
• Компактный размер позволяет экономить место в щитах

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, пыли или агрессивной среды - степень защиты IP20 недостаточна
• Не подходит для реверсивных схем - исполнение нереверсивное
• Катушка управления работает только от 24 В переменного тока - постоянный ток не допускается
• Максимальная мощность двигателя - 45 кВт. Превышение может вызвать перегрев и выход из строя

Примеры использования

• Автоматический запуск насоса в системе водоснабжения
• Управление вентилятором в HVAC-системе
• Пуск асинхронного двигателя на конвейере
• Коммутирование нагревательных элементов в термокамерах

Практические советы

• Выбирайте контактор MC1D 3-полюсный 95A нормально открытый + нормально закрытый 24V 50/60Гц, когда нужна комбинация трёх НО и одного НЗ - идеально для схем с аварийной остановкой
• Проверяйте напряжение на катушке перед первым включением - даже кратковременное превышение 24 В может вывести её из строя
• Для длительной работы при высоких токах рекомендуется использовать дополнительное теплоотведение - например, установить рядом радиатор или обеспечить свободную циркуляцию воздуха
• Артикул mc1d95b7 совместим с другими компонентами серии SystemePact MC1D - легко заменить или расширить систему без изменения монтажа
