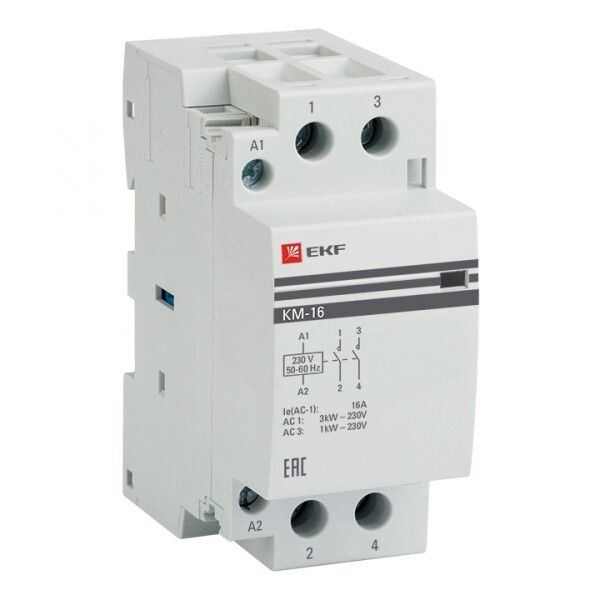

Контактор модульный КМ PROxima 16А 2NO двухполюсный EKF km-2-16-20

Контактор модульный двухполюсный 16А 220В 2 нормально-открытых контакта (2 модуля) от EKF серии PROxima предназначен для дистанционного включения и отключения нагрузки переменного тока, например, двигателей, нагревательных элементов или освещения. Устройство устанавливается на DIN-рейку и подходит для автоматических систем управления в промышленном и бытовом оборудовании.

Назначение и область применения

Контактор модульный двухполюсный 16А 220В 2 нормально-открытых контакта (2 модуля) используется для коммутации силовых цепей переменного тока с частотой 50 Гц. Подходит для управления нагрузками до 1000 Вт при напряжении до 400 В. Применяется в системах автоматизации: управление насосами, вентиляцией, конвейерами, тепловыми устройствами, светильниками и другим оборудованием, требующим удалённого включения/выключения.

Технические характеристики

• Тип тока: переменный (AC), 50 Гц
• Напряжение катушки управления: 230 В
• Номинальный ток: 16 А
• Номинальное напряжение: 400 В
• Количество нормально-открытых контактов: 2
• Количество силовых полюсов: 1 (два контакта в одном полюсе)
• Максимальная мощность: 1000 Вт
• Количество модулей: 2 (занимает 2 ширины стандартной DIN-рейки)
• Максимальное сечение кабеля: 25 мм2
• Степень защиты: IP20 (защита от прикосновений и твердых предметов, но не от воды)
• Диапазон рабочих температур: от -25 C до +40 C
• Климатическое исполнение: УХЛ4 (для умеренного и холодного климата, с возможностью работы в помещениях с повышенной влажностью)
• Гарантийный срок: 84 месяца

Совместимость и монтаж

Контактор модульный двухполюсный 16А 220В 2 нормально-открытых контакта (2 модуля) монтируется на стандартную DIN-рейку типа TS35. Для установки требуется свободное место глубиной 60 мм. Подключение входных и выходных проводов осуществляется через зажимы, рассчитанные на медные и алюминиевые кабели сечением до 25 мм2. Катушка управления подключается к цепям управления (например, кнопкам, терморегуляторам, PLC) напряжением 230 В. Обязательно соблюдайте полярность при подключении - хотя контактор нечувствителен к фазировке, правильная схема повышает надёжность.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 51731-2001 (МЭК 61095-92) и ГОСТ Р 50030.4.1-2002. Относится к категории применения AC-1 - для коммутации активных или слабоиндуктивных нагрузок. Серия PROxima прошла сертификацию на соответствие безопасности и долговечности, что обеспечивает отказоустойчивую работу в условиях промышленного использования.

Преимущества

• Высокая механическая прочность корпуса за счёт модульного дизайна
• Поддержка коммутации как медных, так и алюминиевых проводов
• Длительный гарантийный срок - 84 месяца
• Низкий уровень шума при переключении благодаря оптимизированной магнитной системе
• Удобная визуальная индикация состояния контактов (при наличии дополнительных опций)

Ограничения применения

• Не предназначено для реверсивных схем - только нереверсивное управление
• IP20 не допускает использование во влажных, пыльных или наружных условиях без дополнительной защиты
• Работает только при напряжении катушки 230 В - нельзя использовать с 110 В или 24 В
• Мощность нагрузки не должна превышать 1000 Вт; при работе близко к пределу рекомендуется применять запас по току
• Не подходит для частотного регулирования или импульсных нагрузок - только постоянная или периодическая коммутация

Примеры использования

• Управление воздушными тепловыми завесами в торговых центрах
• Включение/выключение группы LED-светильников по расписанию
• Автоматический контроль работы циркуляционного насоса в системе отопления
• Коммутирование нагревательных элементов в сушилках или печках
• Интеграция в панель управления станком с использованием внешнего контроллера

Практические советы

• При подключении кабелей сечением более 16 мм2 проверьте плотность затяжки зажимов - недостаточно затянутый контакт вызывает перегрев
• Для длительной работы в режиме близком к 16 А используйте принудительное охлаждение или снижайте нагрузку на 10–15%
• При монтаже рядом с другими аппаратами оставляйте минимум 10 мм зазора для теплоотвода
• Проверяйте целостность катушки перед первым включением - при пробое она выйдет из строя без восстановления
• Контактор EKF PROxima совместим со всеми стандартными модульными устройствами этой же серии - легко заменить или расширить систему
