Контактор модульный КМ 25А NО+NC (1 мод.) EKF PROxima | km-1-25-11

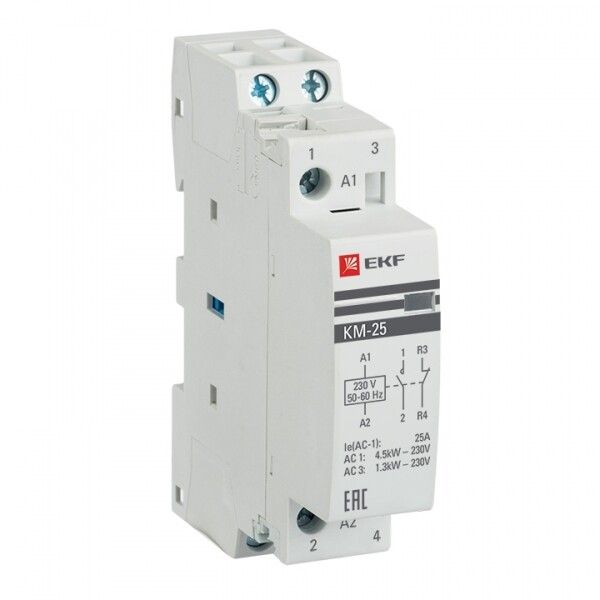

Контактор модульный EKF PROxima KM-1-25-11 - устройство для автоматического включения и отключения электрических цепей переменного тока с номинальным током до 25 А. Подходит для установки на DIN-рейку в распределительных щитах, используется в системах управления оборудованием, где требуется надёжная коммутация нагрузки.

Назначение и область применения

Контактор модульный EKF PROxima KM-1-25-11 предназначен для частого включения и отключения электрических цепей переменного тока. Его используют для управления мощными нагрузками через слаботочные управляющие сигналы - например, от терморегуляторов, таймеров или PLC. Применяется в системах освещения, нагревательных приборах, насосах, вентиляторах и других устройствах с активной или реактивной нагрузкой.

Технические характеристики

• Номинальный рабочий ток: 25 А (при AC-1)
• Номинальное напряжение: 400 В переменного тока
• Напряжение катушки управления: 230 В переменного тока (50 Гц)
• Количество силовых полюсов: 1
• Количество контактов: 1 нормально-открытый (НО) и 1 нормально-замкнутый (НЗ)
• Тип тока: переменный (AC)
• Максимальное сечение кабеля: 25 мм2 (для меди и алюминия)
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не герметичен
• Климатическое исполнение: УХЛ4 - работает при температуре от -25 C до +40 C
• Глубина монтажа: 60 мм
• Максимальная нагрузка люминесцентными лампами: 774 В·А
• Гарантийный срок: 84 месяца
• Соответствие стандартам: ГОСТ Р 51731-2001, ГОСТ Р 50030.4.1-2002

Совместимость и монтаж

Контактор модульный EKF PROxima KM-1-25-11 устанавливается на стандартную DIN-рейку шириной 35 мм. Монтаж выполняется путём защёлкивания - никаких дополнительных креплений не требует. Для подключения силовых проводов используются зажимы с максимальным сечением 25 мм2. Управляющая катушка подключается к цепи управления 230 В - обычно это выходы контроллеров, кнопочных постов или реле времени. Обязательно соблюдайте полярность при подключении катушки - хотя она не зависит от направления тока, перепутанные провода затруднят диагностику.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1-2002 (эквивалент МЭК 60947-4-1) и ГОСТ Р 51731-2001. Категория применения - AC-1, что означает использование для коммутации активных нагрузок (например, нагреватели, лампы накаливания). Коммутация индуктивных нагрузок (двигатели, трансформаторы) допустима, но требует учёта пусковых токов. Защита IP20 исключает попадание предметов больше 12 мм и предотвращает случайные прикосновения, но не обеспечивает защиту от влаги - не применяйте в сырых помещениях без дополнительной защиты.

Преимущества

• Компактный размер - занимает всего один модуль (17,5 мм), экономит место в шкафу
• Поддерживает одновременную работу двух типов контактов - НО и НЗ - позволяет реализовать базовые схемы управления без дополнительных реле
• Совместим с алюминиевыми и медными проводами - гибкий выбор кабеля
• Высокая механическая долговечность - рассчитан на многократные операции включения/выключения
• Длинная гарантия - 84 месяца указывает на уверенность производителя в качестве

Ограничения применения

• Не предназначены для постоянной работы при температурах ниже -25 C или выше +40 C - возможны отказы или снижение срока службы
• IP20 не защищает от пыли и влаги - нельзя использовать вне закрытых щитов
• Один силовой полюс - не подходит для трёхфазных нагрузок; для них нужны трехполюсные аналоги
• Не рекомендуется для частой коммутации двигателей с высокими пусковыми токами - риск сваривания контактов
• Не имеет встроенного теплового реле - для защиты от перегрузки нужен внешний аппарат

Примеры использования

• Управление группой светильников в офисном помещении через таймер
• Включение теплообменника в системе отопления по сигналу термостата
• Автоматический запуск вытяжного вентилятора после включения станка
• Коммутирование бойлера или индукционной плиты в бытовой автоматике

Практические советы

• При подключении кабеля сечением более 16 мм2 используйте наконечники - так контакт будет надёжнее
• Обязательно проверьте соответствие напряжения катушки (230 В) вашей управляющей цепи - неверное напряжение вызовет срабатывание или перегрев
• Если контактор используется для управления люминесцентными лампами, убедитесь, что суммарная мощность не превышает 774 В·А - иначе есть риск повреждения контактов
• При сборке щита оставляйте минимум 10–15 мм свободного места вокруг контактора - это необходимо для отвода тепла
• Для длительной эксплуатации в условиях повышенной вибрации (станки, конвейеры) дополнительно фиксируйте контактор болтовым креплением, даже если он установлен на рейку
