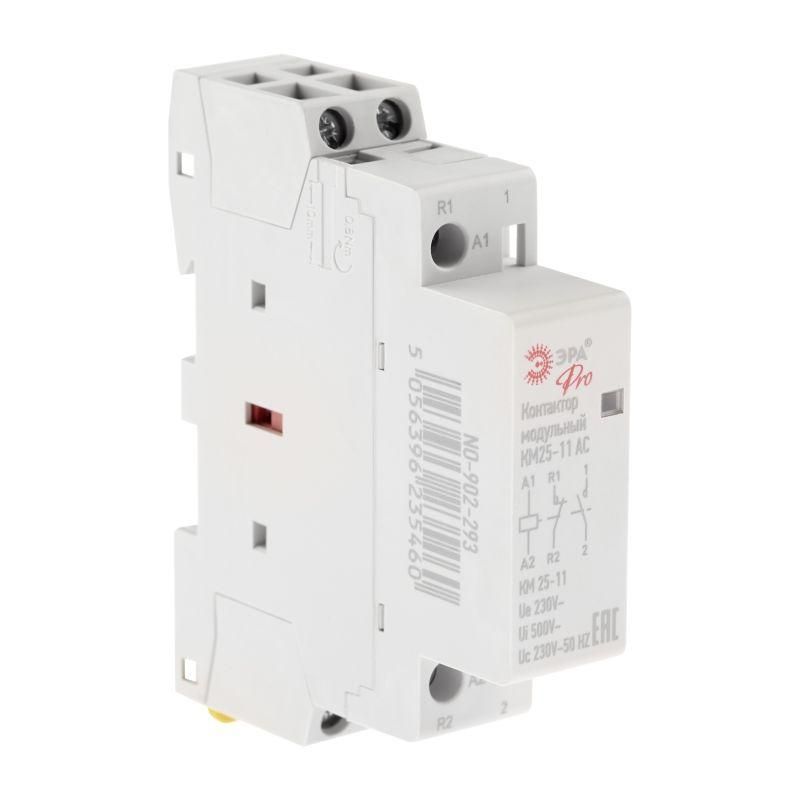

Контактор модульный NO-902-292 Pro-293 КМ25-11 AC (12/120/3600) | Б0049158 ЭРА

Контактор модульный КМ25-11 AC (12/120/3600) от ЭРА предназначен для дистанционного включения и отключения электроприборов в сетях переменного тока. Этот контактный аппарат легко устанавливается на DIN-рейку и подходит для управления нагрузками до 25 А, например, в системах освещения, вентиляции или кондиционирования.

Назначение и область применения

Контактор модульный КМ25-11 AC (12/120/3600) используется для автоматического переключения силовых цепей переменного тока. Он применяется там, где требуется удалённое управление оборудованием: включать и выключать нагревательные элементы, насосы, вентиляторы, компрессоры кондиционеров, системы освещения. Подходит для установки в распределительных щитах жилых, офисных и промышленных объектов.

Технические характеристики

• Тип тока: переменный (AC), частота 50 Гц
• Номинальный ток: 25 А
• Номинальное напряжение силовой цепи: 230 В
• Напряжение катушки управления: 230 В
• Максимальная переключаемая мощность: 5750 Вт
• Количество нормально открытых контактов: 1 (1NO)
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не герметичен
• Способ подключения: винтовые зажимы для проводов
• Материал корпуса: пластик
• Глубина монтажа: 66 мм
• Занимает 2 модуля на DIN-рейке

Совместимость и монтаж

Контактор модульный КМ25-11 AC (12/120/3600) совместим с любыми стандартными DIN-рейками шириной 35 мм. Установка выполняется путём защёлкивания на рейку - никаких дополнительных креплений не требует. Для подключения силовых проводов используются винтовые зажимы: рекомендуется использовать медные одножильные провода сечением до 4 мм2. Управляющая катушка работает от сети 230 В - её можно подключить через кнопки, терморегуляторы, таймеры или другие устройства управления. Обязательно соблюдайте полярность при подключении управляющей цепи - хотя для переменного тока она не имеет значения, важно сохранять целостность изоляции.

Безопасность и стандарты

Контактор соответствует требованиям безопасности для устройств класса IP20, что исключает случайное прикосновение к токоведущим частям. Применяется в соответствии с международными стандартами IEC 60947-4-1. Материал корпуса самозатухающий, не распространяет горение. Нельзя использовать в условиях повышенной влажности, запылённости или на открытом воздухе - степень защиты IP20 не обеспечивает защиту от воды и пыли.

Преимущества

• Удобная модульная форма - занимает всего 2 модуля, экономит место в щите
• Простой винтовой контакт - надёжное соединение без необходимости специальных инструментов
• Работает от стандартного бытового напряжения 230 В - не нуждается в дополнительном преобразователе
• Высокая механическая долговечность - рассчитан на многократные операции включения/выключения

Ограничения применения

• Не подходит для постоянного тока (DC) - только для переменного тока 50 Гц
• Нельзя применять во взрывоопасных средах - отсутствует взрывозащита
• Не допускается использование в помещениях с высокой влажностью, пылью или агрессивной средой - IP20 недостаточен
• Максимальный ток 25 А - нельзя использовать для нагрузок выше этого значения, даже кратковременно
• Не имеет встроенной защиты от перегрузок или коротких замыканий - необходимо применять вместе с автоматическим выключателем

Примеры использования

• Управление группой светодиодных светильников через таймер или датчик движения
• Включение кондиционера по сигналу от термостата
• Автоматическое включение вентилятора в туалете при открывании двери
• Коммутирование теплого пола в системе “умный дом”
• Удалённое управление насосом в системе водоснабжения

Практические советы

• При монтаже проверьте, чтобы провода были плотно затянуты - слабый контакт вызывает перегрев
• Убедитесь, что управляющее устройство (например, термостат) выдаёт именно 230 В - меньшее напряжение может не включить контактор
• Если нагрузка близка к пределу (20–25 А), используйте контактор с запасом - например, КМ25-11 AC (12/120/3600) лучше не нагружать более чем на 20 А длительно
• Обязательно устанавливайте автоматический выключатель перед контактором - он защитит и вас, и оборудование
• При использовании в щитах с ограниченным пространством учтите глубину 66 мм - не забудьте про свободу для проводов и других элементов
