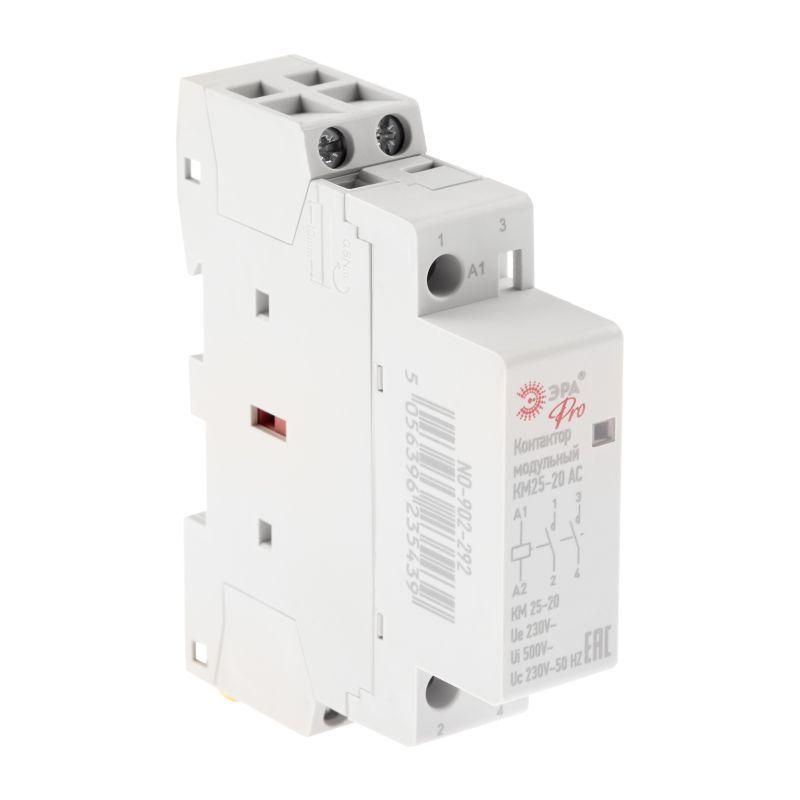

Контактор модульный NO-902-292 Pro-292 КМ25-20 AC (12/120/3600) | Б0049157 ЭРА

Контактор модульный КМ25-20 AC (12/120/3600) от ЭРА предназначен для дистанционного включения и выключения электроприборов в сетях переменного тока. Он устанавливается на DIN-рейку и управляет нагрузками до 25 А, что делает его удобным решением для автоматизации систем освещения, вентиляции и бытовой техники.

Назначение и область применения

Контактор модульный КМ25-20 AC (12/120/3600) используется для коммутации электрических нагрузок в сетях переменного тока 230 В, 50 Гц. Подходит для управления устройствами с активной или слабоиндуктивной нагрузкой: лампами, нагревательными элементами, вентиляторами, насосами, кондиционерами и другими приборами до 5750 Вт.

Часто применяется в распределительных щитах жилых домов, офисов, промышленных объектах и системах автоматического контроля. Благодаря модульной конструкции легко интегрируется в шкафы с другими автоматическими выключателями и УЗО.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный ток: 25 А
• Напряжение катушки управления: 230 В
• Номинальное напряжение сети: 230 В
• Количество нормально открытых контактов: 2
• Максимальная мощность ламп: 5750 Вт
• Глубина монтажа: 66 мм
• Количество модулей: 2 (по стандарту DIN 35 мм)
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и влаги)
• Тип подключения: винтовые зажимы
• Материал корпуса: пластик
• Способ монтажа: встраиваемый на DIN-рейку

Совместимость и монтаж

Контактор модульный КМ25-20 AC (12/120/3600) совместим с любыми DIN-рейками шириной 35 мм. Для установки достаточно защелкнуть его на рейку - фиксация надежная, без дополнительных креплений.

Подключение силовых проводов осуществляется через винтовые зажимы. Максимальное сечение жил - 2,5 мм2 (стандарт для таких контакторов). Управляющая катушка подключается к цепи управления (например, от терморегулятора, таймера или датчика движения) напряжением 230 В. Обязательно соблюдайте полярность при подключении - хотя контактор не чувствителен к ней, правильная схема повышает безопасность.

Учитывайте глубину монтажа - 66 мм. Это значит, что в щите должно хватить места как минимум на 70–80 мм с запасом для проводов и других компонентов.

Безопасность и стандарты

Контактор соответствует требованиям к устройствам класса IP20 - защищен от случайного прикосновения к токоведущим частям, но не рассчитан на работу во влажных средах или на улице. Применение вне закрытых щитов недопустимо.

Не имеет сертификата ATEX или аналогичных для взрывоопасных зон. Не используйте в помещениях с высоким уровнем пыли, агрессивных газов или постоянной влажностью.

Преимущества

• Компактный размер - занимает всего 2 модуля, экономит место в щите
• Высокая надежность механических контактов при работе с активной нагрузкой
• Простота замены - можно демонтировать и установить новый без переподключения всей цепи
• Работает от стандартного напряжения 230 В - не требует дополнительных преобразователей
• Поддерживает нагрузку до 5750 Вт - достаточна для большинства бытовых и легкопромышленных задач

Ограничения применения

• Не подходит для управления двигателями, трансформаторами или емкостными нагрузками - возможны броски тока при включении
• Не работает при напряжении ниже 180 В - катушка не сработает, контакт не замкнётся
• IP20 не обеспечивает защиту от воды, пыли, агрессивной среды - нельзя использовать в подвале, бане, на улице
• Только два нормально открытых контакта - не подходит для сложных схем с переключением фаз или реверса
• Не имеет встроенной защиты от перегрузки - обязательно используйте вместе с автоматическим выключателем

Примеры использования

• Автоматическое включение системы отопления по сигналу термостата
• Управление группой LED-светильников в торговом зале через таймер
• Включение вентилятора в туалете по датчику влажности
• Коммутирующий элемент в схеме управления кондиционером
• Удалённое включение теплого пола из комнаты через кнопку

Практические советы

• Выбирайте контактор с запасом по току - если нагрузка близка к 25 А, лучше взять КМ25-32, чтобы избежать перегрева
• Проверьте соответствие напряжения катушки - если ваша система управления работает на 12 В или 24 В, этот контактор не подойдет
• При подключении многожильных проводов используйте наконечники - они предотвращают ослабление контакта после нескольких циклов
• Обязательно проверяйте целостность контактов при первом включении - если слышен треск или запах, немедленно отключите питание
• Для долгой службы рекомендуется не превышать 10 000 операций в год - при более частом использовании выбирайте контакторы с повышенной механической износостойкостью
