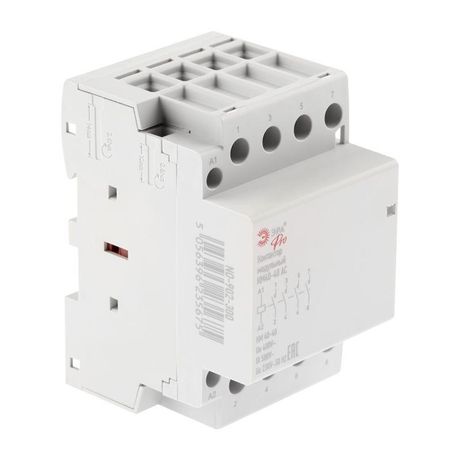

Контактор модульный NO-902-292 Pro-300 КМ40-40 AC (4/20/600) | Б0049165 ЭРА

Контактор модульный КМ40-40 AC NO-902-300 ЭРА (4/20/600) предназначен для удалённого включения и отключения электроприёмников в сетях переменного тока. Этот контактный аппарат обеспечивает надёжную коммутацию нагрузок до 40 А и подходит для установки на DIN-рейку в распределительных щитах.

Назначение и область применения

Контактор модульный КМ40-40 AC NO-902-300 ЭРА используется для автоматического управления мощными нагрузками в системах, где требуется частое включение и выключение. Он применяется в устройствах с высокой цикличностью работы: насосах, компрессорах, вентиляторах, тепловых завесах, системах кондиционирования и освещения. Подходит для промышленных, торговых и жилых объектов.

Технические характеристики

• Напряжение питания катушки: 230 В переменного тока (AC)
• Номинальный рабочий ток: 40 А
• Тип тока: Переменный, 50 Гц
• Количество нормально открытых (NO) главных контактов: 4
• Максимальная коммутируемая мощность: 9200 Вт
• Номинальная мощность по классу AC-3: 4,14 кВт (для двигателей)
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не от пыли и воды
• Способ монтажа: Встраиваемый на DIN-рейку
• Занимает 4 модуля (4×17,5 мм = 70 мм ширина)
• Глубина монтажа: 66 мм
• Подключение силовых проводов: Винтовые зажимы
• Материал корпуса: Самозагасающий пластик
• Количество вспомогательных контактов: 0 - нет дополнительных контактов для сигнализации или блокировки

Совместимость и монтаж

Контактор модульный КМ40-40 AC NO-902-300 ЭРА совместим со всеми стандартными DIN-рейками типа TS35. Устанавливается в щитах с достаточным свободным местом по глубине - минимум 66 мм. Для подключения используйте провода сечением до 4–6 мм2 (по рекомендациям производителя). Напряжение управления - только 230 В AC; применение с другими напряжениями невозможно. Отсутствие вспомогательных контактов требует внешнего решения для контроля состояния контактора.

Безопасность и стандарты

Контактор соответствует требованиям безопасности для устройств категории применения 0 (не предназначен для защиты от перегрузок или коротких замыканий). Коммутационная способность рассчитана согласно стандарту IEC 60947-4-1. Применяется только в помещениях с контролируемой средой - не для улицы, сырых помещений или мест с повышенной запылённостью из-за степени защиты IP20.

Преимущества

• Высокая коммутационная долговечность благодаря качественным контактам и механике
• Удобство монтажа на DIN-рейку - экономия времени при сборке щита
• Чёткая фиксация в положении - не выпадает при вибрациях
• Работает стабильно при колебаниях напряжения +-10% от 230 В
• Низкий уровень шума при включении/выключении

Ограничения применения

• Не подходит для постоянных нагрузок выше 40 А - возможен перегрев и выход из строя
• Не имеет вспомогательных контактов - нельзя использовать для сигналов “состояние вкл./выкл.” без внешних решений
• Защита IP20 исключает использование во влажных, пыльных или наружных условиях
• Только управление через 230 В AC - нельзя подключить к PLC или другим низковольтным системам без реле-преобразователя
• Не является устройством защиты - обязательно нужна внешняя автоматическая защита (АВ, предохранители)

Примеры использования

• Управление трёхфазным двигателем воздушного теплообменника в системе вентиляции
• Включение группы светодиодных прожекторов на фасаде здания
• Автоматическое включение конвекторов в системе отопления по таймеру
• Коммутация нагревательных элементов в термокамере

Практические советы

• Выбирайте контактный аппарат с запасом по току - лучше брать 40 А, чем 25 А, даже если нагрузка 20 А, чтобы продлить срок службы
• Проверьте глубину вашего щита перед покупкой - 66 мм - это больше, чем кажется; некоторые малогабаритные щиты не подходят
• Не забудьте про внешнюю защиту: установите автоматический выключатель на 50 А перед этим контактором
• Если вам нужны сигналы состояния - используйте отдельное реле с вспомогательными контактами или выберите модель с ними
• При подключении силовых проводов затягивайте винты усилием рук - переусиливать нельзя, можно повредить контактную группу
