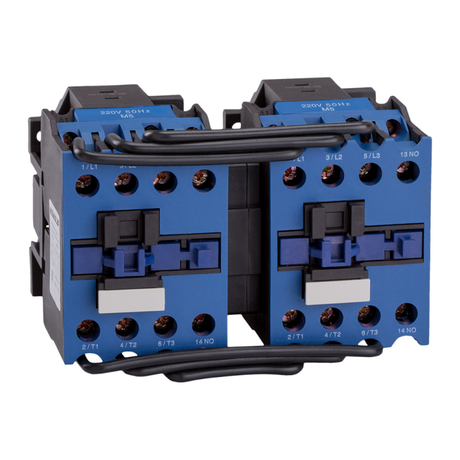

Контактор реверсивный ПМЛ-1560ДМ-16А-220AC-Б-УХЛ4 - 110562 КЭАЗ

Контактор реверсивный ПМЛ-1560ДМ-16А-220AC-УХЛ4-Б от КЭАЗ предназначен для частого включения, выключения и реверса трёхфазных электродвигателей мощностью до 7,5 кВт. Устройство устанавливается на DIN-рейку и работает в условиях умеренного и холодного климата (исполнение УХЛ4).

Назначение и область применения

Контактор реверсивный ПМЛ-1560ДМ-16А-220AC-УХЛ4-Б используется для управления направлением вращения трёхфазных двигателей. Он позволяет переключать фазы местами, чтобы двигатель менял направление вращения - например, для перемещения механизмов вперёд и назад.

Подходит для установки в системах автоматизации: конвейеры, насосы, компрессоры, лифты, шлюзы, станки с реверсивной нагрузкой. Применяется там, где требуется надёжное и частое переключение без механических износов.

Технические характеристики

• Тип: реверсивный контактор (двухблочная конструкция)
• Род тока: переменный (AC)
• Напряжение катушки управления: 220 В
• Номинальный ток: 16 А
• Номинальная мощность двигателя: 7,5 кВт
• Количество главных замыкающих контактов: 3 (для трёх фаз)
• Количество вспомогательных НР-контактов: 1 (нормально разомкнутый)
• Частота: 50/60 Гц
• Способ подключения: винтовые зажимы
• Максимальное сечение кабеля: 2,5 мм2
• Степень защиты: IP20 (защита от прикосновений и крупных частиц, но не от воды и пыли)
• Климатическое исполнение: УХЛ4 (работает при температуре от −40 C до +40 C, допускает повышенную влажность)
• Способ монтажа: на DIN-рейку или монтажную плату
• Нормативный документ: ТУ 3426-044-05758109-2008

Совместимость и монтаж

Контактор реверсивный ПМЛ-1560ДМ-16А-220AC-УХЛ4-Б совместим со всеми устройствами, использующими стандартную DIN-рейку 35 мм. Для работы необходим второй аналогичный контактор (или модуль реверса) - он поставляется отдельно и монтируется рядом. Оба контактора должны быть запитаны от одной катушки 220 В AC.

Подключение проводов - через винтовые зажимы. Максимальное сечение жил - 2,5 мм2. Не рекомендуется использовать многожильные провода без наконечников - возможна потеря контакта.

Обязательно соблюдайте полярность подключения катушки: L и N не имеют значения, так как катушка рассчитана на переменный ток.

Безопасность и стандарты

Контактор соответствует требованиям ТУ 3426-044-05758109-2008. Степень защиты IP20 исключает доступ к токоведущим частям при случайном прикосновении пальцем, но не защищает от попадания влаги или пыли - поэтому устанавливайте его внутри щита или корпуса с классом защиты не ниже IP54.

Не применяйте в средах с взрывоопасными газами, паром или агрессивными химикатами - материал корпуса не предназначен для таких условий.

Преимущества

• Высокая коммутационная износостойкость благодаря двухблоковой реверсивной схеме
• Надёжная работа при частых циклах включения/выключения
• Простая установка на DIN-рейку - не требует дополнительных креплений
• Совместим с большинством стандартных автоматических выключателей и тепловых реле
• Катушка 220 В - легко подключить из бытовой сети или распределительного щита

Ограничения применения

• Не предназначен для работы вне закрытых щитов - IP20 не обеспечивает защиту от влаги
• Не подходит для двигателей выше 7,5 кВт - риск перегрева и сваривания контактов
• Требуется два экземпляра для полноценного реверса - один контактор не выполняет функцию полностью
• Запрещено применять в условиях постоянной вибрации без демпферов - возможен самопроизвольный отпуск контактов
• Не рекомендован для длительной работы при температуре выше +40 C без принудительного охлаждения

Примеры использования

• Конвейерная лента с возможностью движения вперёд и назад
• Грузоподъёмник с управляемым опусканием и подъёмом
• Циркулярная пила с реверсом для смены направления реза
• Насосная система с продувкой трубопровода в обоих направлениях
• Автоматические ворота с функцией возврата при препятствии

Практические советы

• Выбирайте тепловое реле с номиналом 16 А и устанавливайте его последовательно - это предохраняет контактор от перегрузки
• При монтаже на DIN-рейку проверьте плотность фиксации - слабо закреплённый контактер может вибрировать и выходить из строя
• Для реверса всегда используйте две кнопки: “Вперёд” и “Назад”, с блокировкой - чтобы исключить одновременное включение обоих контакторов
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при высокой частоте включений
• Если питание 220 В подаётся от однофазной сети - убедитесь, что напряжение стабильно; скачки могут повредить катушку
• Контактор ПМЛ-1560ДМ-16А-220AC-УХЛ4-Б от КЭАЗ - часть серии ПМЛ, которая имеет унифицированные размеры и клеммы - можно заменить другим контактором этой же серии без переделки монтажа
