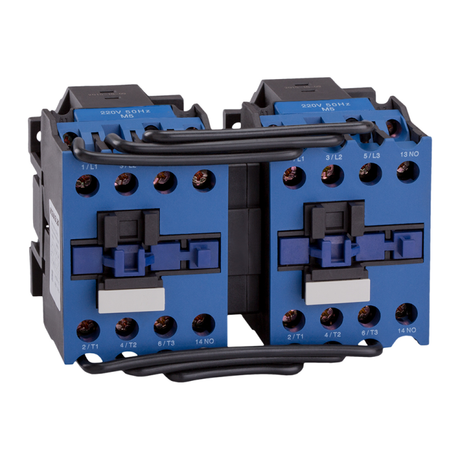

Контактор реверсивный ПМЛ-2561М-25А-380AC-УХЛ4-Б - 229737 КЭАЗ

Контактор реверсивный ПМЛ-2561М-25А-380AC-УХЛ4-Б от КЭАЗ предназначен для частого включения и отключения трёхфазных электродвигателей с возможностью изменения направления вращения. Устройство рассчитано на работу в условиях умеренного и холодного климата и монтируется на DIN-рейку.

Назначение и область применения

Контактор реверсивный ПМЛ-2561М-25А-380AC-УХЛ4-Б используется для управления трёхфазными асинхронными двигателями, требующими реверса - то есть смены направления вращения. Подходит для автоматических систем, где необходимо переключать движение механизма в обоих направлениях: насосы, вентиляторы, конвейеры, лебёдки, станки с ЧПУ.

Обеспечивает безопасное коммутирование нагрузки до 25 А и мощности до 11 кВт. Работает в паре с другим аналогичным контактором - образует реверсивную группу, исключающую одновременное включение обоих направлений.

Технические характеристики

• Тип: контактный аппарат, реверсивный
• Род тока: переменный (AC)
• Напряжение катушки управления: 380 В
• Номинальный ток: 25 А
• Номинальная мощность двигателя: 11 кВт
• Частота сети: 50 / 60 Гц
• Главные контакты: 3 замыкающих, 0 размыкающих
• Вспомогательные контакты: 3 нормально открытых (НО), 1 нормально закрытый (НЗ)
• Подключение: винтовые зажимы
• Максимальное сечение кабеля: 4 мм2
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не герметичен
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, допускает повышенную влажность и запылённость
• Способ монтажа: на DIN-рейку или монтажную плату
• Нормативный документ: ТУ 3426-044-05758109-2008

Совместимость и монтаж

Контактор реверсивный ПМЛ-2561М-25А-380AC-УХЛ4-Б устанавливается на стандартную DIN-рейку шириной 35 мм. Для работы в режиме реверса требуется два таких контактора - один для прямого, второй - для обратного направления. Между ними обязательно должна быть механическая или электрическая блокировка, предотвращающая одновременное включение.

Винтовые зажимы позволяют подключить провода сечением до 4 мм2. Для надёжной фиксации рекомендуется использовать наконечники типа НШВИ. Катушка управления питается от сети 380 В - важно проверить соответствие напряжения перед подключением.

Безопасность и стандарты

Контактор соответствует требованиям ТУ 3426-044-05758109-2008. Степень защиты IP20 обеспечивает защиту от прикосновения к токоведущим элементам, но не защищает от попадания воды или пыли - поэтому устройство следует устанавливать внутри щита или корпуса с достаточным уровнем защиты.

Не предназначено для работы в взрывоопасных средах, на открытом воздухе без защиты или в местах постоянного воздействия брызг и конденсата.

Преимущества

• Высокая механическая износостойкость - рассчитан на частые циклы включения/отключения
• Наличие вспомогательных контактов позволяет легко реализовать блокировки и сигнализацию в схеме управления
• Климатическое исполнение УХЛ4 делает его пригодным для использования в неотапливаемых помещениях и на объектах с суровым климатом
• Совместим с типовой арматурой КЭАЗ - можно заменить на другие модели серии ПМЛ без переделки монтажа

Ограничения применения

• Не применяется в сетях постоянного тока - катушка рассчитана только на 380 В переменного тока
• IP20 не допускает установку вне электрощита - риск повреждения от пыли, влаги, брызг
• Нельзя использовать для управления двигателем мощностью выше 11 кВт - возможен перегрев и выход из строя
• Требуется обязательная блокировка при использовании в реверсивной схеме - иначе возникает опасность короткого замыкания между фазами

Примеры использования

• Конвейерная лента, которая должна двигаться вперёд и назад для выгрузки груза
• Циркулярная пила с функцией реверса для удаления опилок
• Насосная станция, где требуется менять направление потока жидкости
• Лебёдка для перемещения грузов в двух направлениях

Практические советы

• При монтаже используйте два контактора ПМЛ-2561М-25А-380AC-УХЛ4-Б - один для прямого, другой для обратного хода. Обязательно установите электромеханическую блокировку между ними.
• Проверьте напряжение на катушке перед первым включением - 380 В +-10%. Превышение вызывает перегрев и отказ.
• При подключении кабелей затягивайте винты усилием 0,5–0,7 Нм - недостаточно плотно - плохой контакт; слишком сильно - повредите зажим.
• Для контроля состояния устройства используйте встроенные НО и НЗ контакты - они подходят для индикации положения или подключения к PLC.
• При длительной работе в высокой влажности периодически осматривайте контакты на окисление - особенно в условиях УХЛ4.
