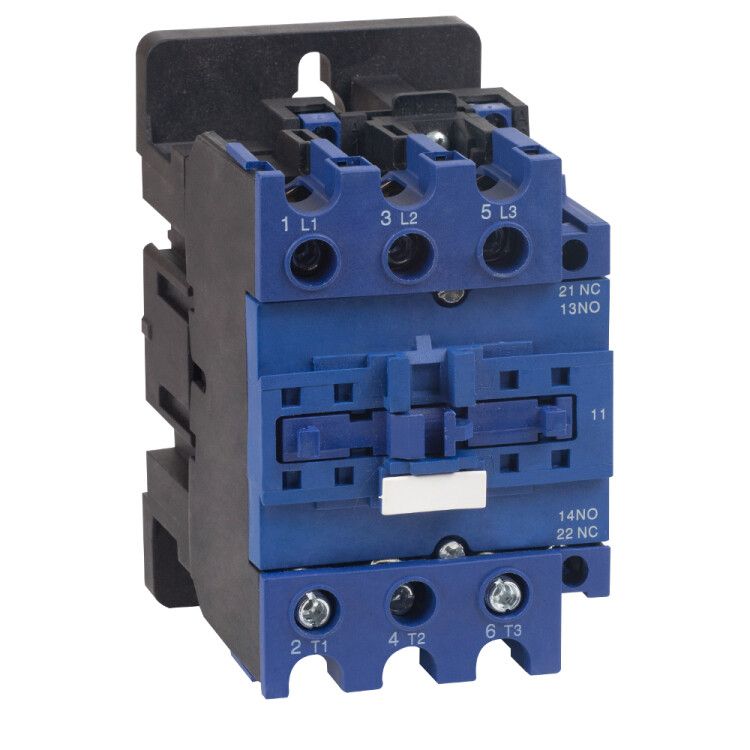

Контактор ПМЛ-3160М1 УХЛ4 Б 50А кат. 380В AC КЭАЗ 110612

Контактор ПМЛ-3160М1-50А-380AC-УХЛ4-Б от КЭАЗ предназначен для частого включения и отключения электродвигателей и других нагрузок до 22 кВт в цепях переменного тока. Этот контактный аппарат надёжно работает в условиях умеренного и холодного климата благодаря исполнению УХЛ4 и монтируется на DIN-рейку.

Назначение и область применения

Контактор ПМЛ-3160М1-50А-380AC-УХЛ4-Б используется для удалённого управления трёхфазными электродвигателями, насосами, компрессорами, конвейерами и другим оборудованием, требующим частых включений. Он применяется в системах автоматизации промышленного оборудования, где требуется надёжное коммутирование токов до 50 А.

Технические характеристики

• Тип: Нереверсивный контактор
• Род тока: Переменный (AC)
• Номинальный ток: 50 А
• Напряжение катушки управления: 380 В AC
• Количество главных контактов: 3 (для трёх фаз)
• Номинальная мощность: 22 кВт (при 380 В)
• Частота: 50 / 60 Гц
• Количество вспомогательных контактов: 1 пара (НО – нормально открытый)
• Способ подключения: Винтовые зажимы
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и воды)
• Климатическое исполнение: УХЛ4 (работает при температуре от −40 C до +40 C, допустима повышенная влажность)
• Способ монтажа: На DIN-рейку 35 мм
• Нормативный документ: ТУ 3426-044-05758109-2008

Совместимость и монтаж

Контактор ПМЛ-3160М1-50А-380AC-УХЛ4-Б совместим со всеми стандартными DIN-рейками шириной 35 мм. Подключение проводов осуществляется через винтовые зажимы - рекомендуется использовать многожильные провода с наконечниками для надёжного контакта. Катушка управления рассчитана исключительно на 380 В переменного тока; использование с другими напряжениями недопустимо. Вспомогательный контакт (1 НО) можно применять для сигнализации состояния или блокировки в цепях управления.

Безопасность и стандарты

Контактор соответствует требованиям ТУ 3426-044-05758109-2008 и прошёл сертификацию КЭАЗ. Степень защиты IP20 обеспечивает безопасную работу внутри распределительных щитов, защищённых от внешних воздействий. Применение вне закрытых корпусов не рекомендуется из-за отсутствия защиты от пыли и влаги.

Преимущества

• Высокая механическая износостойкость - рассчитан на длительную эксплуатацию при частых включениях
• Надёжная работа при колебаниях сети +-10% от номинала 380 В
• Простой и быстрый монтаж на DIN-рейку
• Совместим с типовой аппаратурой автоматики (реле времени, термореле, ПЛК)
• Произведён на заводе КЭАЗ - известном производителе с долгой историей в области силовой аппаратуры

Ограничения применения

• Не предназначена для работы в условиях высокой запылённости, сырости или на открытом воздухе - степень защиты IP20 не позволяет этого
• Катушка управления работает только при 380 В AC - нельзя заменить на 220 В или постоянный ток
• Нельзя использовать для реверса двигателя - контактор нереверсивный, для реверса нужен парный набор
• Не подходит для нагрузок выше 22 кВт или токов свыше 50 А - возможен перегрев и выход из строя

Примеры использования

• Управление асинхронным двигателем 15–22 кВт на конвейере в пищевой промышленности
• Включение насосной группы в системе водоснабжения
• Автоматический пуск вентиляционного оборудования в промышленных помещениях
• Компонент в составе шкафа управления станком с ЧПУ

Практические советы

• При установке проверьте соответствие напряжения катушки - 380 В - с источником питания. Использование 220 В приведёт к отказу втягивания якоря.
• Затягивайте винты зажимов усилием, указанным в руководстве - переусиливать нельзя, чтобы не повредить пластиковые детали.
• Для увеличения срока службы используйте дополнительные устройства: тепловое реле для защиты от перегрузки, гашение переходных процессов (RC-цепочка) при управлении индуктивными нагрузками.
• При использовании в щите с несколькими контакторами соблюдайте минимальные зазоры между устройствами - они выделяют тепло при работе.
• Контактор ПМЛ-3160М1-50А-380AC-УХЛ4-Б - часть серии ПМЛ, поэтому легко заменяется аналогичными моделями этой же серии при необходимости ремонта.
