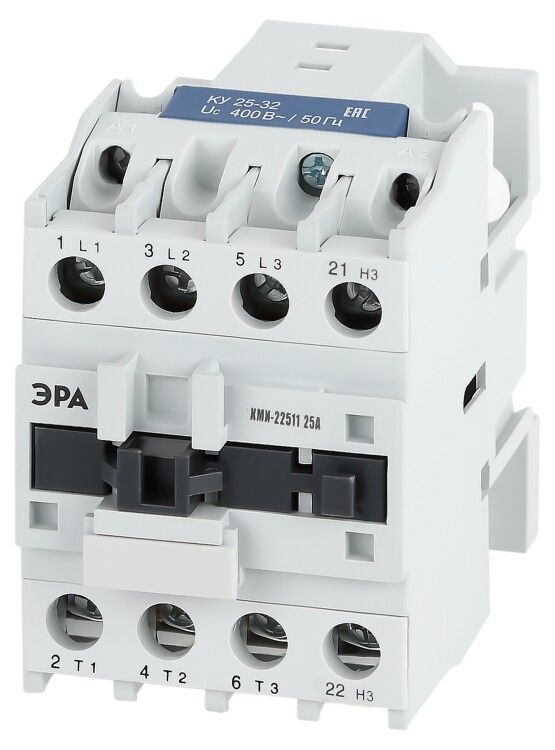

Контактор PRO КМИ-22511 25А 400В/АС3 1НЗ KKM21-025-400-01-E | Б0050438 ЭРА

Контактор КМИ-22511 25А 400В/АС3 1 нормально-замкнутый контакт KKM21-025-400-01-E - это вспомогательный контактор от ЭРА, предназначенный для коммутации управляющих цепей в системах автоматизации. Он используется совместно с основными контакторами для передачи сигналов состояния, например, для индикации включения или блокировки.

Назначение и область применения

Контактор КМИ-22511 25А 400В/АС3 1 нормально-замкнутый контакт KKM21-025-400-01-E не управляет силовой нагрузкой напрямую. Его задача - переключать слаботочные цепи управления: сигнализация, блокировки, логические схемы, индикация работы оборудования. Подходит для использования в пультах управления, щитах автоматики, станках, конвейерах, насосных и вентиляционных установках.

Технические характеристики

• Номинальный рабочий ток: 25 А
• Номинальное напряжение катушки управления: 400 В переменного тока (AC)
• Тип тока: Переменный (AC)
• Количество контактов: один нормально замкнутый (НЗ)
• Тип изделия: вспомогательный контактор
• Способ монтажа: на DIN-рейку или с помощью винтов
• Подключение вспомогательных цепей: винтовые зажимы

Совместимость и монтаж

Контактор КМИ-22511 25А 400В/АС3 1 нормально-замкнутый контакт KKM21-025-400-01-E совместим с DIN-рейками стандарта EN 60715. Устанавливается легко: защелкивается на рейке или фиксируется винтами. Для подключения используйте провода сечением до 2,5 мм2. Напряжение управления - только 400 В AC; применение с постоянным током или другим напряжением недопустимо. Монтировать можно рядом с основным контактором того же семейства КМИ - они имеют единый форм-фактор и комплектацию.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-5-1 для вспомогательных устройств. Применяется в соответствии с категорией применения АС-1 - для малоиндуктивных нагрузок, таких как реле, индикаторы, PLC-модули. Не предназначен для коммутации высоких импульсных токов или индуктивных нагрузок без дополнительной защиты.

Преимущества

• Универсальный способ монтажа - как на DIN-рейку, так и на поверхность через винты
• Надежные винтовые зажимы обеспечивают прочное соединение даже при вибрациях
• Один НЗ-контакт удобен для реализации функций “запрет запуска” или “состояние выключено”
• Совместим с другими моделями серии КМИ - позволяет собирать компактные блоки управления

Ограничения применения

• Не применяется для коммутации силовых цепей выше 25 А
• Не рассчитан на работу с постоянным током - только переменный ток 400 В
• Не подходит для индуктивных нагрузок (например, катушек реле большого класса) без гашения переходных процессов
• Один контакт - нельзя использовать для сложных логических схем, требующих нескольких НЗ/НО контактов

Примеры использования

• Сигнализация включения двигателя: НЗ-контакт размыкается при активации основного контактора, отключая индикатор “остановлен”
• Блокировка старта: при включенном контакторе КМИ-22511 25А 400В/АС3 1 нормально-замкнутый контакт KKM21-025-400-01-E размыкает цепь кнопки “пуск”, предотвращая повторный запуск
• Подключение к входу ПЛК: сигнал с НЗ-контакта передает состояние “устройство отключено”

Практические советы

• Проверьте соответствие напряжения катушки (400 В AC) вашей сети управления - неверное питание вызывает отказ или перегрев
• При использовании на вибрирующем оборудовании затяните винтовые зажимы с усилием, указанным в документации - избегайте ослабления
• Если нужен НО-контакт или два контакта - выбирайте модели КМИ с индексом “02” вместо “01”
• Для долгой службы не допускайте частых включений более 600 раз в час - это снижает срок службы механических элементов
