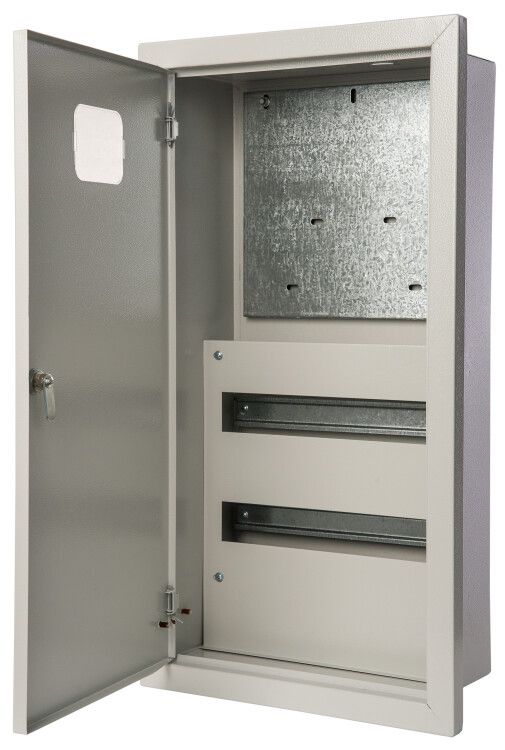

Корпус учетный встраиваемый ЩРУВ-3/30 710х380х160 3ф 30мод. IP31 метал. DEKraft 30304DEK APC

Корпус учетно-распределительный встраиваемый металлический ЩУРВ-3/30 от DEKraft предназначен для компактного размещения счетчика электроэнергии и модульной аппаратуры в трёхфазных сетях 220 В. Модель ЩРУВ-3/30 обеспечивает надёжную защиту оборудования в условиях внутренней установки, соответствует ГОСТ 14254-96 и рассчитана на использование в помещениях с климатическим исполнением УХЛ4.

Назначение и область применения

Щит ЩУРВ-3/30 используется для учёта и распределения электроэнергии в трёхфазных сетях напряжением 220 В. Подходит для установки в жилых, административных и промышленных зданиях — например, в этажных щитовых, подъездных щитках, котельных и на объектах с централизованной системой учёта. Встроенный отсек для счётчика позволяет легко выполнять пломбировку и обслуживание. Наличие DIN-реек даёт возможность устанавливать автоматические выключатели, УЗО, реле и другие модульные устройства.

Технические характеристики

• Формат: 30 модулей DIN (по 18 мм каждый), три ряда
• Габариты: 710×380×160 мм (высота × ширина × глубина)
• Материал корпуса: сталь, толщиной 0,9–1,2 мм
• Цвет: серый (RAL 7032)
• Степень защиты: IP31 — защита от твёрдых предметов >1 мм и вертикально падающих капель воды
• Напряжение: 220 В
• Количество вводов: 6 отверстий (из них 3 отверстия диаметром 36 мм для кабеля)
• Глубина монтажа: 140 мм — требует подготовки ниши в стене
• Климатическое исполнение: УХЛ4 — допускает работу при температуре от −40 °C до +40 °C и повышенной влажности
• Наличие DIN-рейки: да — стандартная 35 мм
• Наличие монтажной панели для счётчика: да
• Элементы крепления: шины N и PE, болты заземления на дверце и корпусе
• Дверь: одна, металлическая, с замком и ключом
• Окно: есть — для визуального контроля положения счётчика
• Нормативный документ: ГОСТ 14254-96

Совместимость и монтаж

ЩУРВ-3/30 совместим со всеми типами однo- и трёхфазных счётчиков, которые помещаются в стандартном отсеке. Для монтажа требуется подготовить нишу в стене глубиной не менее 140 мм. Кабели подводятся через верхние или нижние отверстия — можно использовать как гофру, так и прямую прокладку. Компоненты крепятся на DIN-рейке. Шины N и PE уже установлены — достаточно подключить провода. Замок на двери обеспечивает доступ только авторизованным лицам. Обратите внимание: корпус не имеет предварительно смонтированных устройств — всё оборудование устанавливается самостоятельно.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 14254-96 по степени защиты IP31. Болты заземления на корпусе и дверце обеспечивают надёжное соединение с контуром заземления. Металлическая дверь с замком защищает от случайного доступа. Примечание: IP31 не гарантирует защиту от брызг сбоку или длительного воздействия влаги — не применяйте в сырых местах без дополнительной изоляции.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу
• Удобная комплектация: готовые шины N/PE, монтажная панель, окно для счётчика
• Поддержка трёх рядов модулей — позволяет разместить до 30 устройств
• Возможность встраивания и накладного монтажа — гибкость установки
• Серый цвет RAL 7032 — гармонирует с большинством интерьеров
• Соответствие нормативам РФ — проходит проверки энергонадзором

Ограничения применения

• Не предназначена для наружной установки — IP31 недостаточен для открытых площадок
• Не рекомендована для сред с постоянным попаданием воды, масла или агрессивных паров
• Требуется точная подготовка ниши: глубина 140 мм, минимальная ширина 380 мм
• Корпус некомплектный — все устройства (автоматы, счётчики, шины) закупаются отдельно
• Максимальный рабочий ток до 125 А — не подходит для крупных промышленных потребителей без согласования нагрузки

Примеры использования

• Этажный щит в многоквартирном доме — размещение счётчика и групповых автоматов
• Щитовая в офисном здании — распределение питания по комнатам и серверным
• Котельная или насосная — учёт и управление питанием оборудования
• Объекты ЖКХ — централизованный учёт по подъездам

Практические советы

• Перед монтажом проверьте глубину ниши — она должна быть минимум 140 мм, чтобы корпус полностью вошёл без перегрева
• Используйте кабельные вводы с герметичными резиновыми вставками — особенно если вводы расположены рядом с источниками влаги
• При установке счётчика убедитесь, что он плотно фиксируется на панели — используйте крепёж, указанный производителем счётчика
• Для удобства обслуживания оставьте свободное место перед дверью — не менее 60 см
• ЩУРВ-3/30 и ЩРУВ-3/30 — это один и тот же продукт, различия в написании артикула не влияют на функционал
• Артикулы 30304dek и ЩУРВ-3/30 принадлежат одной модели от DEKraft — не путайте с другими сериями, например, ЩРУН
