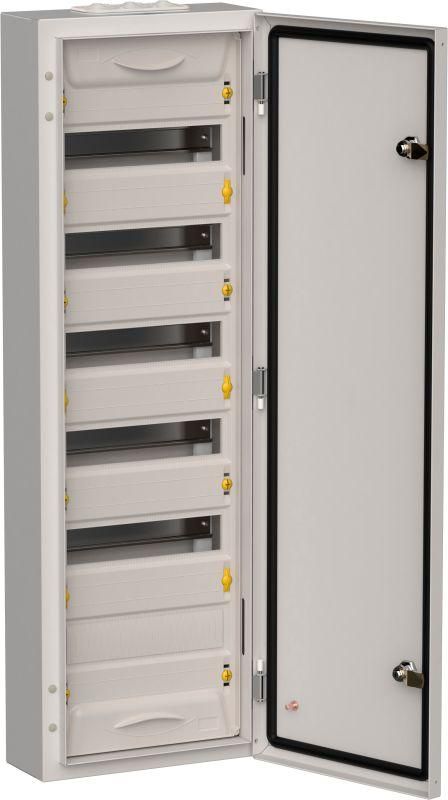

Корпус ЩРн-72 (1х72) TITAN 5 960х310х140 IP54 метал. сер. IEK TI5-50-N-072-54-7035

Корпус металлический ЩРн-72 (1х72) 960х310х140 IP54 серый от бренда IEK (ИЭК) - это надёжная основа для сборки распределительного щита с модульной аппаратурой. Артикул ti5-50-n-072-54-7035 предназначен для установки в помещениях с повышенной запылённостью или влажностью, обеспечивая долгий срок службы до 15 лет.

Назначение и область применения

Корпус металлический ЩРн-72 (1х72) 960х310х140 IP54 серый используется для сборки распределительных щитов, где требуется ввод и распределение электроэнергии на напряжение 230/400 В. Подходит для защиты цепей от перегрузок и коротких замыканий. Применяется в жилых домах, офисах, промышленных объектах, на производстве и в коммунальной инфраструктуре.

Технические характеристики

• Тип изделия: распределительный щит
• Количество модулей DIN: 72 (стандарт 17,5 мм на модуль)
• Габариты: 960×310×140 мм (высота × ширина × глубина)
• Степень защиты: IP54 - защищён от пыли (не полностью, но достаточна для большинства помещений) и от брызг воды со всех сторон
• Материал корпуса: сталь с порошковым покрытием, устойчивая к коррозии
• Цвет: серый
• Наличие DIN-рейки: да, предустановленная, рассчитана на 72 модуля
• Количество рядов: 6 (по 12 модулей в каждом)
• Способ монтажа: навесной
• Тип крышки: закрытого типа, плотно прилегает, обеспечивает герметичность
• Срок службы: 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Корпус металлический ЩРн-72 совместим со всеми типами модульной аппаратуры, соответствующей стандарту DIN EN 60715. Монтаж осуществляется на стену с помощью кронштейнов, предусмотренных в комплекте. Для фиксации используйте анкеры или саморезы подходящего диаметра - рекомендуемый шаг крепления не более 400 мм. Убедитесь, что поверхность ровная и выдерживает вес щита (около 8–10 кг с полной нагрузкой). Крышка открывается на петлях, доступ к внутренним элементам - с передней стороны.

Безопасность и стандарты

Корпус выполнен в соответствии с требованиями ГОСТ Р 50030.2 и IEC 61439-1. Степень защиты IP54 позволяет использовать устройство в условиях, где возможны попадание пыли и брызги воды - например, в подвалах, на улице под навесом или в цехах с периодической мойкой оборудования. Напряжение 230/400 В соответствует бытовым и промышленным сетям TN-S, TT, IT.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу
• Удобная компоновка: 6 рядов по 12 модулей позволяют разместить сложную систему автоматики
• Защита IP54 снижает риск повреждения от внешних факторов без необходимости в специальных камерах
• Порошковое покрытие устойчиво к царапинам и химическим воздействиям
• Предустановленная DIN-рейка экономит время монтажа

Ограничения применения

• Не предназначена для постоянного нахождения под дождём или в зонах с прямым водяным потоком - IP54 не обеспечивает защиту от струй воды
• Не подходит для взрывоопасных сред (без дополнительной сертификации Ex)
• Не рекомендуется для установки в местах с температурой ниже -25 C или выше +50 C - материал теряет эластичность и может треснуть
• Площадь внутри щита ограничена - при высокой плотности модулей возможны проблемы с теплоотводом; требуются вентиляционные решётки или принудительное охлаждение при мощных нагрузках

Примеры использования

• Главный распределительный щит в многоквартирном доме
• Щит управления насосной станцией
• Распределительный щит на участке производства с конвейерными линиями
• Автоматический щит освещения на территории предприятия
• Аварийный щит питания для систем безопасности

Практические советы

• Перед монтажом проверьте, чтобы все провода имели достаточную длину для подключения к верхним и нижним клеммникам - габариты корпуса не позволяют сильно вытягивать кабель из-за задней стенки
• При установке в сыром месте используйте силиконовый уплотнитель по контуру крышки для усиления герметизации
• Не перегружайте рейку: максимальная нагрузка - 72 модуля. При использовании крупных автоматов (например, 4P) количество реально доступных мест может снизиться до 48–54
• Для удобства обслуживания оставляйте свободное место рядом с щитом - минимум 60 см спереди
• Артикул ti5-50-n-072-54-7035 - часть серии TITAN от IEK, поэтому совместим с другими изделиями этой линейки: одинаковые крепления, цвет, качество исполнения
