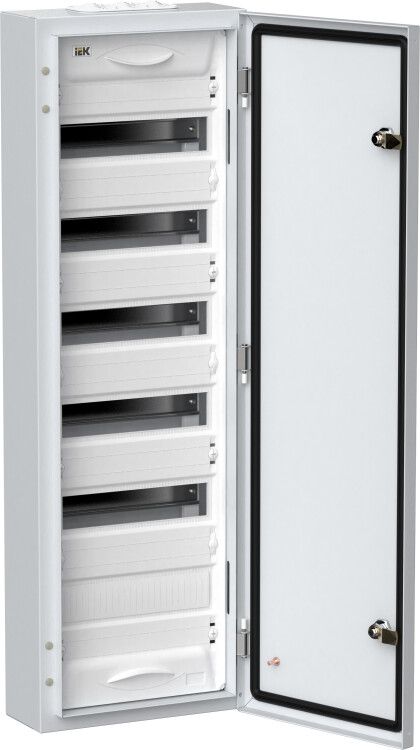

Корпус ЩРн-72 (1х72) TITAN 5 960х310х140мм IP54 одна дверь метал. бел. IEK TI5-50-N-072-54

Корпус металлический ЩРн-72 (1х72) 960х310х140мм IP54 белый (одна дверь) TITAN 5 - это готовый металлический шкаф для сборки распределительного щита с модульной аппаратурой на 72 полюса. Подходит для установки в помещениях с повышенной запыленностью или влажностью. Артикул ti5-50-n-072-54 из серии TITAN обеспечивает надежную защиту оборудования и удобство монтажа.

Назначение и область применения

Корпус ЩРн-72 TITAN 5 предназначен для монтажа распределительных щитов в системах электроснабжения напряжением 230/400 В. Он используется для ввода электроэнергии, её распределения и защиты цепей от перегрузок и коротких замыканий. Применяется в жилых домах, офисах, промышленных объектах, на производственных линиях, в насосных станциях и других местах, где требуется надежная защита от пыли и брызг воды.

Технические характеристики

• Количество модулей DIN: 72 (6 рядов по 12 модулей каждый)
• Габариты: 960×310×140 мм (высота × ширина × глубина)
• Материал корпуса: сталь с порошковым покрытием белого цвета
• Степень защиты: IP54 - устойчив к пыли и брызгам воды со всех сторон
• Способ монтажа: навесной (крепление через отверстия в задней стенке)
• Наличие DIN-реек: да, установлены в комплекте
• Тип крышки: закрытого типа, с одной дверью
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Кабельный ввод: многофункциональный, позволяет пропускать кабели различных диаметров
• Фальш-панель: возможность пломбирования для контроля доступа
• Дверь: перенавешиваемая - можно поменять направление открывания
• Съемная монтажная рама: упрощает установку и обслуживание

Совместимость и монтаж

Корпус совместим со всеми типами модульной аппаратуры, соответствующей стандарту DIN EN 60715: автоматические выключатели, УЗО, реле, контакторы, счетчики и другие устройства шириной 18 мм на один модуль. Для монтажа используются предустановленные DIN-рейки. Крепится к стене с помощью болтов или саморезов через четыре отверстия в задней стенке. Глубина корпуса 140 мм обеспечивает достаточное пространство для прокладки кабелей за рейками - это снижает риск перегрева и затруднений при подключении. Отсутствие внутренних перегородок позволяет свободно перемещать оборудование по высоте.

Безопасность и стандарты

Корпус выполнен в соответствии с требованиями к распределительным устройствам для внутреннего монтажа. Степень защиты IP54 соответствует ГОСТ 14254, что гарантирует безопасную работу в условиях возможного попадания пыли и капель воды. Комплектация с пломбируемой фальш-панелью позволяет реализовать требования по контролю доступа к оборудованию согласно нормам безопасности. Все элементы корпуса не поддерживают горение и не выделяют токсичных веществ при нагреве.

Преимущества

• Увеличенное пространство за DIN-рейками - легко прокладывать и фиксировать кабели
• Перенавешиваемая дверь - гибкость при установке в ограниченном пространстве
• Съемная монтажная рама - ускоряет сборку и последующее обслуживание
• Пломбировка фальш-панели - повышает уровень безопасности и исключает несанкционированный доступ
• Высокая прочность стали - устойчив к механическим воздействиям
• Белый цвет - хорошо сочетается с интерьером помещений, не требует дополнительной окраски

Ограничения применения

• Не предназначен для наружной установки - даже при IP54 не рассчитан на постоянный дождь, снег или прямые солнечные лучи
• Не подходит для взрывоопасных зон (не имеет маркировки Ex)
• Максимальная нагрузка на DIN-рейки - не более 72 модулей; превышение может вызвать деформацию
• Не рекомендуется использовать в средах с агрессивными химическими испарениями (например, в кислотных цехах)
• При температурах ниже -25C возможно хрупкое поведение пластиковых элементов кабельных вводов

Примеры использования

• Главный распределительный щит в многоквартирном доме
• Щит управления конвейерной линией на заводе
• Распределительный щит в подвале здания с высокой влажностью
• Автоматизированная система освещения в торговом центре
• Щит питания насосной группы в канализационной станции

Практические советы

• При заказе проверьте, чтобы посадочные отверстия под кабельные вводы соответствовали вашим кабелям - в комплекте есть универсальные вводы, но для крупных кабелей может потребоваться доработка
• Учитывайте посадочный диаметр: глубина 140 мм - оптимальна для кабелей до 16 мм2, для больших сечений лучше выбирать модели с большей глубиной
• Перед монтажом удалите защитную пленку с поверхности корпуса - она может остаться после установки
• При необходимости замены двери - используйте оригинальные петли, они расположены симметрично и позволяют перевесить дверь без сверления новых отверстий
• Для долговечности - регулярно проверяйте герметичность кабельных вводов и состояние замка двери
