Корпус пластиковый встраиваемый на 36 модулей ЩРВ-П-36 PRIME черный IP41 | MKP13-V-01-36-41-K02 IEK

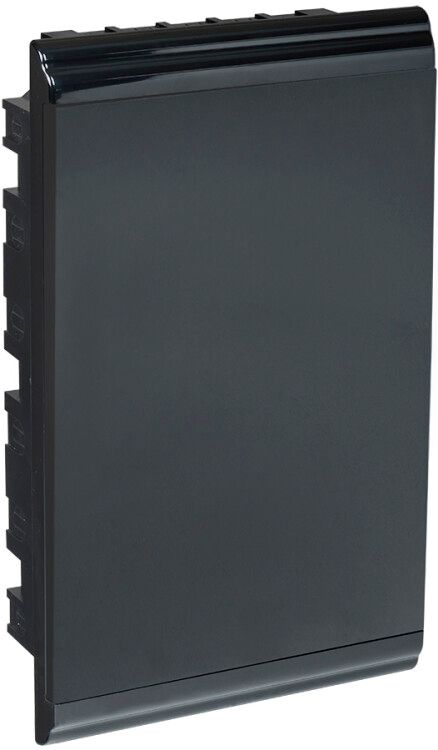

Корпус модульный пластиковый встраиваемый ЩРВ-П-36 черный IP41 от IEK (ИЭК) - это надежная основа для компактной сборки распределительных щитов в квартирах и жилых помещениях. Артикул mkp13-v-01-36-41-k02 рассчитан на установку 36 модулей DIN, обеспечивает внутреннюю встраиваемую фиксацию и защищает оборудование от случайного контакта и пыли.

Назначение и область применения

Корпус ЩРВ-П-36 предназначен для монтажа модульных устройств в жилых зонах: автоматических выключателей, УЗО, дифавтоматов, таймеров, реле времени и других приборов управления освещением и электрооборудованием. Подходит для квартирных щитов, этажных распределителей и встроенных шкафов в стенах. Благодаря черному цвету и закрытой крышке хорошо сочетается с современным дизайном интерьера.

Технические характеристики

• Количество модулей DIN: 36 (три ряда по 12 модулей)
• Степень защиты: IP41 - защита от твердых предметов более 1 мм и вертикально падающих капель воды
• Материал корпуса: АБС-пластик - прочный, ударопрочный, устойчивый к перепадам температур
• Диапазон рабочих температур: от -25 C до +85 C - подходит для холодных и теплых помещений
• Глубина монтажа: 72 мм - требует соответствующего углубления в стене
• Климатическое исполнение: УХЛ3 - предназначено для умеренного и холодного климата в закрытых помещениях
• Срок службы: 25 лет - при соблюдении условий эксплуатации
• Наличие DIN-рейки: да, предварительно установленная, с фиксацией на болты
• Тип крышки: закрытого типа, плотно прилегает, не открывается без ключа или отвертки
• Цвет: черный

Совместимость и монтаж

Корпус ЩРВ-П-36 черный IP41 совместим со всеми стандартными модульными устройствами шириной 17,5 мм на DIN-рейке. Монтаж выполняется исключительно внутри стены - требуется подготовленное нишевое отверстие глубиной не менее 72 мм. Для фиксации используется рамка с крепежными отверстиями, которые крепятся к бетону или кирпичу анкерами или дюбелями. Крышка крепится на двух точках - для доступа к оборудованию необходимо открутить два винта. Не рекомендуется использовать в местах с высокой влажностью (ванна, баня) из-за ограниченной степени защиты IP41.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-3 для распределительных щитов бытового назначения. Материал АБС-пластик не поддерживает горение и самозатухает при воздействии открытого пламени. Конструкция исключает случайный контакт с токоведущими частями при закрытой крышке.

Преимущества

• Удобная трехрядная компоновка позволяет разместить до 36 устройств без перегрузки пространства
• Встроенная DIN-рейка снижает время сборки - не нужна дополнительная установка
• Высокая термическая стабильность материала - не деформируется при нагреве от оборудования
• Черный цвет маскирует следы пыли и царапины, сохраняет эстетику после долгой эксплуатации
• Производитель IEK (ИЭК) гарантирует соответствие серийной линейке Prime - единые размеры и крепления между моделями

Ограничения применения

• Не подходит для наружной установки - степень защиты IP41 недостаточна для улицы или сырых помещений
• Не допускается использование в условиях постоянного попадания воды - например, рядом с мойкой или в ванной комнате
• Требуется точная подготовка ниши: малейший перекос или недостаточная глубина затруднят монтаж
• Не рекомендуется для промышленных объектов с высокой запыленностью - IP41 не защищает от пыли в объеме

Примеры использования

• Квартирный щиток в новостройке - управление светом, розетками, кондиционером и домашней автоматикой
• Этажный распределитель в многоквартирном доме - размещение УЗО и автоматов на несколько квартир
• Система управления освещением в холле или лестничной клетке - таймеры и датчики движения
• Подключение энергосберегающего оборудования - счетчики, контроллеры нагрузки

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть минимум 72 мм, плюс 5–10 мм на зазор для проводов
• Используйте кабельные вводы с герметичными резиновыми кольцами - они предотвращают сквозняки и попадание пыли
• При прокладке проводов оставляйте свободный запас - не натягивайте кабели, особенно к модулям с винтовыми зажимами
• Для удобства обслуживания размещайте часто используемые устройства (например, УЗО) в первом ряду
• При замене старого щита - сверьте габариты нового корпуса ЩРВ-П-36 с существующим проемом; артикул mkp13-v-01-36-41-k02 имеет стандартную форму, подходящую для большинства типовых решений
