Щиток ЩРн-П-2/4 без двери IP40 светло-серый - КМ2040-03-И HEGEL

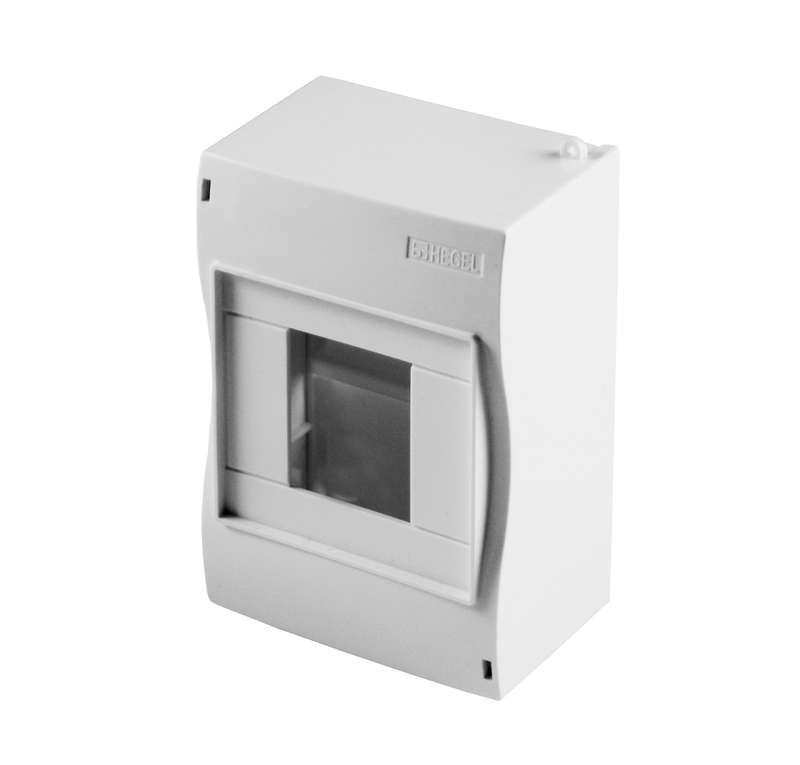

Корпус распределительный модульный открытой установки на 3-4 модуля IP40 серый HEGEL - это компактная и надёжная оболочка для монтажа коммутационных устройств на DIN-рейку в условиях внутренней установки. Артикул КМ2040-03-И соответствует серии КМ20хх от HEGEL и рассчитан на использование в электроустановках с ограниченными требованиями к защите от внешних воздействий.

Назначение и область применения

Корпус распределительный модульный открытой установки на 3-4 модуля IP40 серый HEGEL предназначен для размещения внутри модульных устройств: автоматических выключателей, реле времени, контакторов, сигнальных ламп, кнопочных постов и других элементов, устанавливаемых на DIN-рейку шириной 35 мм. Подходит для сборки щитов управления, распределительных пунктов и контрольных систем в помещениях с нормальными условиями эксплуатации - например, на заводах, в офисах, жилых зданиях или на объектах инфраструктуры.

Технические характеристики

• Количество модулей DIN: 4 (возможно установить до четырёх стандартных модулей шириной 17,5 мм каждый)
• Степень защиты: IP30 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Материал корпуса: полистирол - лёгкий, химически стойкий термопластик, не поддерживающий горение
• Цвет: серый - универсальный цвет, хорошо сочетается с большинством оборудования
• Способ монтажа: навесной - крепится на стену с помощью шурупов через отверстия в задней стенке
• Климатическое исполнение: У3 - допустимо применение в помещении с температурой от −25C до +40C и относительной влажностью до 80%

Совместимость и монтаж

Корпус распределительный модульный открытой установки на 3-4 модуля IP40 серый HEGEL совместим со всеми типами модульного оборудования, соответствующего стандарту EN 60715. Для монтажа используйте саморезы M3–M4. Отверстия для крепления расположены симметрично на задней стенке - можно фиксировать как вертикально, так и горизонтально. DIN-рейка в комплект не входит - её необходимо приобрести отдельно. Крышка открывается на петлях, имеет замок типа “запор”, но не предусматривает возможности пломбировки - это важно учитывать при проектировании систем с требованием герметичности или контроля доступа.

Безопасность и стандарты

Корпус изготовлен из самозатухающего полистирола, что соответствует требованиям UL94 V-2. Соответствие стандарту IEC/EN 62208 обеспечено для корпусов серии КМ20хх. Несмотря на заявленную степень защиты IP30, корпус не предназначен для установки во влажных, запылённых или наружных средах - для таких условий требуется более высокая степень защиты (например, IP54 или выше).

Преимущества

• Легкий вес благодаря материалу - удобен для транспортировки и одиночного монтажа
• Чёткая градация по модулям - позволяет точно спроектировать компоновку оборудования
• Ровные кромки и точная геометрия - обеспечивают плотное прилегание крышки без перекосов
• Серый цвет снижает заметность царапин и потёртостей при длительной эксплуатации

Ограничения применения

• Не применяется в местах с повышенной влажностью, пылью, агрессивными газами или возможным попаданием жидкости - IP30 недостаточен для таких условий
• Отсутствует функция пломбирования - не подходит для щитов, где требуется контроль доступа третьих лиц
• Не рекомендован для наружной установки даже под навесом - материал не устойчив к УФ-излучению и перепадам температур ниже −25C
• Не предназначен для установки мощных тепловыделяющих устройств без дополнительного теплоотвода - риск перегрева полистирола

Примеры использования

• Электрощит управления насосной станцией в подвале здания
• Распределительный блок для сигналов и реле на конвейере в пищевом цехе
• Шкаф аварийного отключения освещения в офисном помещении
• Контрольный щиток для системы видеонаблюдения с питанием 24 В постоянного тока

Практические советы

• Перед монтажом проверьте посадочные размеры - глубина корпуса должна позволять свободно закрывать крышку при установленных аппаратах
• Для увеличения срока службы избегайте установки рядом с источниками нагрева (трансформаторы, двигатели)
• При использовании нескольких корпусов КМ2040-03-И в одной системе соблюдайте одинаковый порядок прокладки проводов - это упрощает обслуживание
• Замените корпус на модель с IP54 или выше, если проект предполагает периодическую мойку оборудования или работу в сыром помещении
