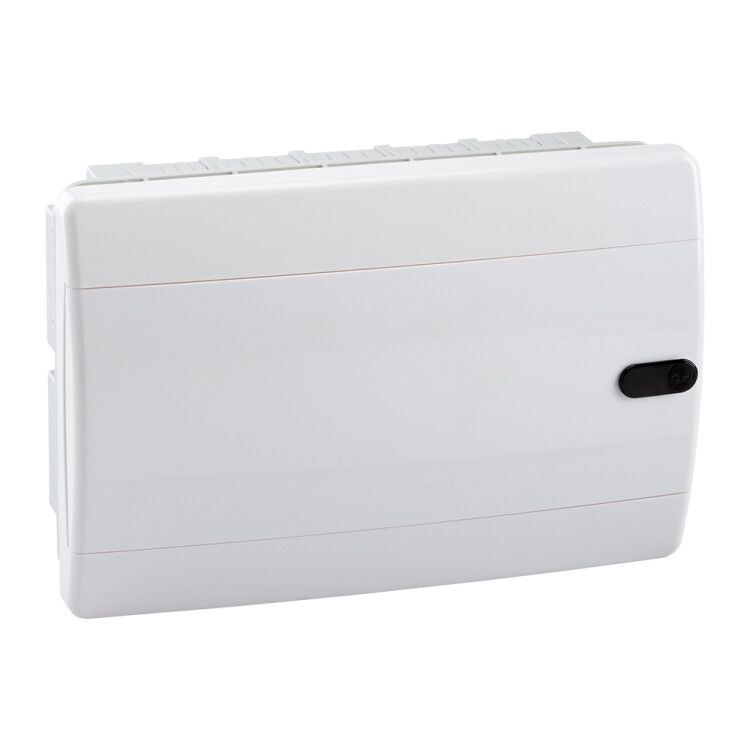

Корпус пластиковый OptiBox P-CVN-1-12-IP41 от КЭАЗ - это встраиваемый распределительный щит из ABS-пластика, предназначенный для компактного монтажа автоматических выключателей, УЗО и других устройств внутри стен. Артикул 145788 соответствует модели с 12 модулями и степенью защиты IP41, идеально подходящей для внутренней установки в жилых и офисных помещениях.

Назначение и область применения

Корпус пластиковый OptiBox P-CVN-1-12-IP41 используется для сборки распределительных щитов в местах, где требуется скрытый монтаж - например, в стенах квартир, офисов, общественных зданиях. Он защищает коммутационную аппаратуру от случайного контакта и механических повреждений. Подходит для установки однополюсных и двухполюсных автоматов, УЗО, реле времени, счетчиков и других устройств стандарта 17,5 мм на DIN-рейке.

Технические характеристики

• Модульная ширина: 12 модулей (соответствует 290 мм)
• Высота: 195 мм
• Глубина корпуса: 102,9 мм
• Глубина монтажа: 64,5 мм - минимальная толщина стены для скрытой установки
• Материал корпуса: ABS-пластик - устойчив к ударным нагрузкам и перепадам температур
• Степень защиты: IP41 - защита от твердых предметов более 1 мм и вертикально падающих капель воды
• Наличие DIN-рейки: да - стандартная 35 мм рейка для фиксации аппаратуры
• Наличие монтажной панели: да - позволяет закрепить оборудование на задней стенке
• Тип крышки: закрытого типа - герметичная, с замком
• Количество дверей: одна, непрозрачная - предотвращает визуальный доступ к контактам
• Цвет: 9016 RAL (серый матовый)
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C и влажности до 95%
• Напряжение: 220 В - рассчитан на бытовые сети переменного тока

Совместимость и монтаж

Корпус OptiBox P-CVN-1-12-IP41 совместим со всеми стандартными модульными устройствами, установленными на DIN-рейке. Для монтажа необходимо подготовить нишу в стене глубиной не менее 64,5 мм. Коробка крепится к бетонному основанию анкерами или саморезами через отверстия в боковых планках. После установки оборудования крышку можно запечатать с помощью специальных заглушек (не входят в комплект). Монтаж возможен только в сухих помещениях - IP41 не обеспечивает защиту от брызг или протечек.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-1 для распределительных щитов. Сертифицирован для работы в условиях УХЛ3, что гарантирует надежность в средних климатических зонах России. Непрозрачная крышка исключает случайный доступ к токоведущим частям, снижая риск поражения электрическим током.

Преимущества

• Компактная глубина (64,5 мм) позволяет устанавливать щит даже в тонких стенах
• ABS-пластик не подвержен коррозии и не требует окраски
• Жесткая конструкция сохраняет форму при длительной эксплуатации
• DIN-рейка и монтажная панель обеспечивают надежную фиксацию всех элементов
• Интеграция в интерьер - серый цвет 9016 RAL легко сочетается с большинством отделочных материалов

Ограничения применения

• Не предназначен для наружной установки - IP41 недостаточен для воздействия дождя, влаги или пыли
• Не рекомендован для помещений с постоянной повышенной влажностью (бассейны, парильни, сырые подвалы)
• Отсутствие прозрачной крышки затрудняет визуальную диагностику состояния индикаторов
• Комплектация некомплектная - не включает устройства, кабельные вводы, клеммы или крепления; всё дополняется отдельно
• Работает только при температуре выше −25C - не подходит для холодных неотапливаемых объектов зимой

Примеры использования

• Встраивание в стену квартиры для группового учета освещения и розеток
• Распределительный щит в офисном помещении для питания компьютеров и оргтехники
• Аварийное освещение в коридорах многоквартирных домов
• Подключение теплого пола или систем управления HVAC в новых строящихся зданиях

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть минимум 64,5 мм, иначе корпус не войдет
• Используйте кабельные вводы с уплотнителями (например, KЭАЗ VZP) для герметизации проводов - они не входят в комплект
• При использовании нескольких щитов рядом соблюдайте интервал между ними - не менее 10–15 мм для теплоотвода
• Для удобства обслуживания оставляйте свободное место перед дверцей - не менее 60 см
• При необходимости замены оборудования - отключите питание, так как корпус не имеет функции отключения входа
